Штамп для резки профильного проката под углом

Штамп для резки профильного проката под углом

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности может применяться для резки концов заготовок профильного проката под углом от 30 до 90°. Цель изобретения - повышение качества получаемых изделий. Заготовка подается в зону резки. При движении верхней подвижной плиты 1 вниз пальцы 6 подвижных ножей 7 скользят по наклонно расположенным пазам 5 держателя 4 и подвижные ножи 7 начинают двигаться по радиусу, поворачиваясь на оси 28, и срезают припуск заготовки угольника под заданным углом. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 23 О 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4682811/27 (22) 13.01.89 (46) 07.12.91. Бюл. М 45 (72) В.Н. Ломакин (53) 621.961(088.8) (56) Авторское свидетельство СССР

М 471166, кл. В 23 0 23/02; 1972. (54) ШТАМП ДЛЯ РЕЗКИ ПРО ФИЛЪНОГО

ПРОКАТА ПОД УГЛОМ (57) Изобретение относится к обработке металлов давлением. в частности может при„,!Ы,, 1696181 А1

2 меняться для резки концов заготовок профильного проката под углом от30до 900.

Цель изобретения — повышение качества получаемых изделий, Заготовка подается в зону резки. При движении верхней подвижной плиты 1 вниз пальцы 6 подвижных ножей 7 скользят по наклонно расположенным пазам 5 держателя 4 и подвижные ножи 7 начинают двигаться по радиусу, поворачиваясь на оси 28, и срезают припуск заготовки угольника под заданным углом. 4 ил.

1696181

Изобретение относится к обработке металлов давлением, в частности для резки концов заготовок профильного проката под углом от 30 до 90О.

Цель изобретения — повышение качества получаемых изделий.

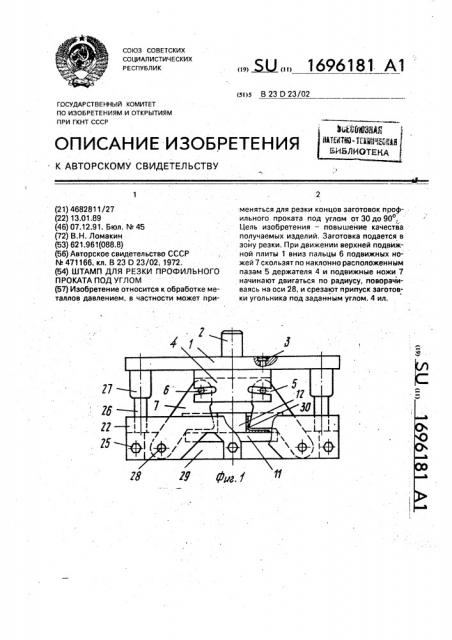

На фиг, 1 изображен штамп для резки профильного проката под углом, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг, 4 — получаемое изделие.

Штамп содержит подвижную верхнюю плиту 1 с хвостовиком 2, к которой винтами

3 крепится держатель 4. имеющий четыре . наклонно расположенных паза 5, в которых

: движутся пальцы 6, неподвижно соединен ные с подвижными ножами 7, а также неподвижную плиту 8, на которой винтами 9 и штифтами 10 закреплены горизонтальная 11 и вертикальная 12 матрицы, а винтами 13 и штифтами 14 к плите крепятся направляющие угольники 15, на которых установле. ны при помощи шпилек 16, гаек 17 и планок

18 ограничитель подачи, выполненный в виде двух упоров 19, имеющих свободу перемещения в пазах 20 для установки на необходимый размер. Штамп содержит лотки 21 с крепежными винтами 22, противоотжимом 23, прокладками 24 и крепежные болты 25, верхняя и нижняя плиты фиксируются колонками. 26 и втулками 27, Ножи 7 шарнирно закреплены на неподвижной плите 8 нэ осях 28, а отходы выпадают через выборку 29.

Штамп устанавливается на зксцентриковый пресс и работает следующим образом.

Заготовка 30 укладывается на лоток 21, вертикальной полкой прижимается к угольнику 15 и торцом к упору 19. При движении верхней подвижной плиты 1 вниз пальцы 6 подвижных ножей 7 скользят по наклонно расположенным пазам 5 держателя 4 и подвижные ножи 7 начинают двигаться по радиусу, поворачиваясь на оси 28, и срезают припуск заготовки угольника под заданным углом. После чего угольник, обрезанный с одной стороны, устанавливается на другой

5 угольник штампа для резки второго конца, а на освободившееся место укладывается новая заготовка, в дальнейшем идет резка двух концов двух угольников. При обратном ходе верхней плиты 1 детали штампа

10 занимают исходное положение. Для резки проката под другим углом меняют вертикальную матрицу 12 и изменяют положение нап равля ющих угол ьников 15.

15 Формула изобретения

Штамп для резки профильного проката под углом, содержащий подвижную верхнюю плиту с держателем, два симметрично установленных относительно вертикальной

20 оси штампа на держателе подвижных ножа, неподвижную плиту, смонтированную на ней секционную матрицу, имеющую вертикальную и горизонтальную секции, направляющие колонки, закрепленные на верхней

25 плите, а также ограничитель подачи, о т л ич а ю шийся тем, что, с целью повышения качества получаемых изделий и долговечности ножей, он снабжен противоотжимом, закрепленным на нижней плите со стороны, 30 противоположной направлению подачи разрезаемого проката, направляющими угольниками с лотка чи, установленными на неподвижной плите с противоположной противоотжиму стороны, держатель выполнен с

35 попарно-симметричными относительно плоскости реза и наклонно расположенными относительно вертикальной оси штампа сквозными пазами, каждый из подвижных ножей выполнен в виде рычага, один конец

40 которого шарнирно закреплен на нижней плите посредством оси, а другой несет жестко смонтированные на нем пальцы, установленные с возможностью взаимодействия упомянутыми сквозными пазами, 1696181
