Устройство для стабилизации расстояния от резака до поверхности металлического изделия

Устройство для стабилизации расстояния от резака до поверхности металлического изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному оборудованию, и может применяться для управления положением инструмента в процессе термической резки и сварки. Цель изобретения -повышение безопасности обслуживающего персонала при эксплуатации машин тепловой обработки металлов. Устройство содержит кольцевой датчик с гибкими электродами, жестко связанный с резаком и вторым электропроводным кольцом с четырьмя изолированными электродами с оголенными оконечниками через диэлектрические перемычки. Выход генератора высоковольтных импульсов зашунтирован разрядным сопротивлением и связан с вторым электропроводным кольцом и кольцевым датчиком через токоограничительный резистор и преобразователь, подключенный своим выходом к устройству обработки регистрируемого сигнала и управления приводным двигателем, второму входу которого подключен источник опорного напряжения, а к выходу - приводной двигатель, связанный кинетической связью с резаком. В режиме стабилизации расстояния между резаком и металлическим изделием высоковольтный разряд пооисходит по цепи генератор импульсов - преобразователь - токоограничивательный резистор - кольцевой датчик - гибкие электроды - воздушный промежуток - металлическое изделие - оголенные оконечники изолированные электроды - второе электропроводное кольцо - генератор импульсов Благодаря этому достигается протекание разрядного тока по незначительному по величине участку металлического изделия, что исключает возникновение опасных режимов для оператора (электротравматизм) 1 ил ii СЛ С

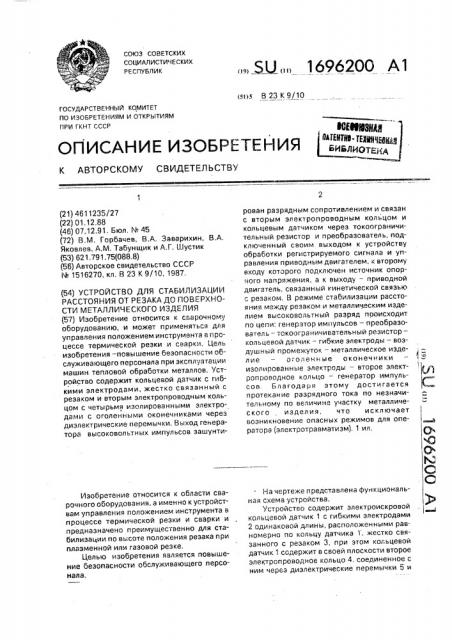

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 23 К 9/10

ГОСУДАР СТ В Е ННЫ И КОМИТ ЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A8TQPCKOMY СВИДЕТЕЛЬСТВУ (21) 4611235/27 (22) 01.12,88 (46) 07,12.91. Бюл, ¹ 45 (72) В,М, Горбачев, В.А. Заварихин, В.А.

Яковлев, А,M. Табунщик и А.Г. Шустик (53) 621,791.75(088,8) (56) Авторское свидетельство СССР

¹ 1516270, кл. B 23 К 9/10, 1987, (54) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ

РАССТОЯНИЯ OT РЕЗАКА ДО ПОВЕРХНОСТИ МЕТАЛЛИЧЕСКОГО ИЗДЕЛИЯ (57) Изобретение относится к сварочному оборудованию, и может применяться для управления положением инструмента в процессе термической резки и сварки, Цель изобретения — повышение безопасности обслуживающего персонала при эксплуатации машин. тепловой обработки металлов. Устройство содержит кольцевой датчик с гибкими электродами, жестко связанный с резаком и вторым электропроводным кольцом с четырьмя изолированными электродами с оголенными оконечниками через диэлектрические перемычки. Выход генератора высоковольтных импульсов зашунтиИзобретение относится к области сварочного оборудования. а именно к устройствам управления положением инструмента в процессе термической резки и сварки и предназначено преимущественно для стабилизации по высоте положения резака при плазменной или газовой резке.

Целью изобретения является повышение безопасности обслуживающего персонала, Ы 1б9б20О А1 рован разрядным сопротивлением и связан с вторым электропроводным кольцом и кольцевым датчиком через токоограничительный резистор и преобразователь, подключенный своим выходом к устройству обработки регистрируемого сигнала и управления приводным двигателем, к второму входу которого подключен источник опорного напряжения, а к выходу — приводной двигатель, связанный кинетической связью с резаком. В режиме стабилизации расстояния между резаком и металлическим изделием высоковольтный разряд происходит по цепи: генератор импульсов — преобразователь — токоограничивательный резистор— кольцевой датчик — гибкие электроды — воздушный промежуток — металлическое изделие — оголенные оконечники изолированные электроды — второе электропроводное кольцо —;ор импульсов. Благодаря этому достигается протекание разрядного тока по незначительному по величине участку металлического изделия, что исключает возникновение опасных режимов для оператора (электротравматизм), 1 ил.

На чертеже представлена функциональная схема устройства.

Устройство содержит электроискровой кольцевой датчик 1 с гибкими электродами

2 одинаковой длины, расположенными равномерно па кольцу датчика 1, жестко связанного с резаком 3, при этом кольцевой датчик 1 содержит в своей плоскости второе электропроводное кольцо 4. соединенное с ним через диэлектрические перемычки 5 и

1698200 отклонения от номинального заданного расстояния между резаком 3 и металлическим изделием 8 в процессе резки компенсируются приводным двигателем 14 в соответствии с сигналом управления, вырабатываемым устройством 13 обработки регистрируемого преобразователем 12 сигнала разрядного контура, При колебаниях расстояния в процессе резки оголенные оконечники 7 не допускают механической поломки изолированных электродов б и поддерживают электрический контакт с металличесикм иэделием 8 в, пределах рабочего промежутка между резаком 3 и металлическим изделием 8, который определяется величиной воздуш ного и ромежутка между гибкими электродами 2 и металлическим иэделием 8.

Устройство для стабилизации расстояния от резака до поверхности металлического изделия обеспечивает повышение безопасности обслуживающего персонала машин тепловой резки с точки зрения электробезопастности за счет совершенствования конструкции электроискрового кольцевого датчика и подключения второй выходной клеммы генератора высоковольтных импульсов к второму электропроводному кольцу электроискрового стабилизатора положения резака.

Формула изобретения

Устройство для стабилизации расстояния от резака до поверхности металлического. изделия, содержащее электроискровый кольцевой датчик с гибкими электродами одинаковой длины, расположенными равномерно по кольцу датчика, жестко связанного с резаком. генератор высоковольтных импульсов, первый выход которого через

5 преобразователь и токоограничительный резистор соединен с электроискровым кольцевым датчиком, блок обработки регистрируемого сигнала, два входа которого связаны с. источником опорного напряже10 ния и выходом преобразователя, а выход подключен к приводному двигателю, параллельно генератору высоковольтных импульсов подключено разрядное сопротивление, о т л и ч а ю щ е е с я тем, что, с целью

15 повышения безопасности обслуживающего персонала,. устройство снабжено дополнительнь.м электропроводным кольцом, установлвнным концентрично электроискровом„датчику и соединенным с

20 ним диэлектоическими перемычкми, при этом дополнительное электропроводное кольцо соединено с четырьмя гибкими электродачи одинаковой длины, расположенными р;.вномерно по его окружности, 25 дополнительное электропроводное кольцо пдклачено к второму выходу генератора высоковольтных импульсов, причем длина гибких электродов дополнительного электропооводного кольца превышает об30 щую длину гибких электродов кольцевого датчика на величину максимального воздушного промсжутка пробиваемого напря-жением генератора высоковольтных с импульсов.
