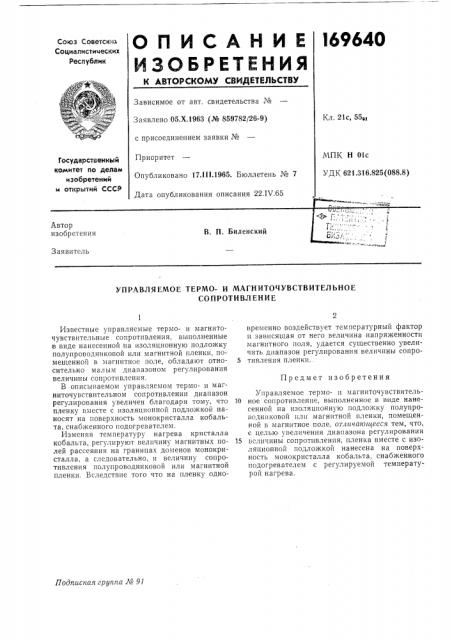

О П И С А Н И Е 169640
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05,Х.1963 (№ 859782/26-9) с присоединением заявки №
Приоритет
Опубликовано 17.lll.1965. Бюллетень № 7
Дата опубликования описания 22.IV.65
Кл. 21с, 55е
МПК Н Olc
УДК 621.316.825(088.8) Государственный комитет по делам изобретений и открытий СССР
Автор изобретения
В. П. Виленский
Заявитель
УПРАВЛЯЕМОЕ ТЕРМО- И МАГНИТОЧУВСТВИТЕЛЬНОЕ
СО ПРОТИ ВЛ EH И Е
Предмет изобретения
Подписная грусгсга М 91
Известные управляемые тер»о- и магниточувствительные сопротивления, выполненные в виде нанесенной на изоляционную подложку полупроводниковой или магнитной пленки, помещенной в магнитное поле, обладают относительно малым диапазоном регулирования величины сопротивления.
В описываемом управляемом термо- и магниточувствительном сопротивлении диапазон регулирования увеличен благодаря тому, что пленку вместе с изоляционной подложкой наносят на поверхность монокристалла кобальта, снабженного подогревателем.
Изменяя температуру нагрева кристалла кобальта, регулируют величину магнитных полей рассеяния на границах доменов монокристалла, а следовательно, и величину сопротивления полупроводниковой или магнитной пленки. Вследствие того что на пленку одновременно воздействует температурный фактор и зависящая от него величина напряженности магнитного поля, удается существенно увеличить диапазон регулирования величины сопро5 тивления пленки.
Управляемое термо- и магниточувствитель10 ное сопротивление, выполненное в виде нанесенной на изоляционную подложку полупроводниковой плп магнитной пленки, помещенной в магнитное поле, от,гсс саюсиееся тем, что, с целью увеличения диапазона регулирования
15 величины сопротивления, пленка вместе с изоляционной подложкой нанесена на поверхность монокристалла кобальта, снабженного подогревателем с регулируемой температурой нагрева.
