Одностопная колпаковая электропечь

Одностопная колпаковая электропечь

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для термообработки и может быть использовано в металлургический и метизной отраслях промышленности для термообработки преимущественно ленты. Цель изобретения - сокращение времени нагрева металла и экономия электроэнергии. Колпаковая печь 1, снабженная подставкой 4, представляющей плиту 5 с размещенными на ней разными по высоте стойками 6 и 7. между которыми на футеровке размещен нагреватель 9, в сочетании с опорным диском 10, выполненным с углублением под грузозахватное приспособление, позволяет за счет увеличения площади контакта рулона металла с поверхностью опорного диска достичь экономии электроэнергии и сократить время нагрева. 3 ил. ON Ю Os СЛ К) 4 Ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

АНИЕ ИЗОБРЕТЕНИЯ:

ОПИС

f7

67 59

Фиг/

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

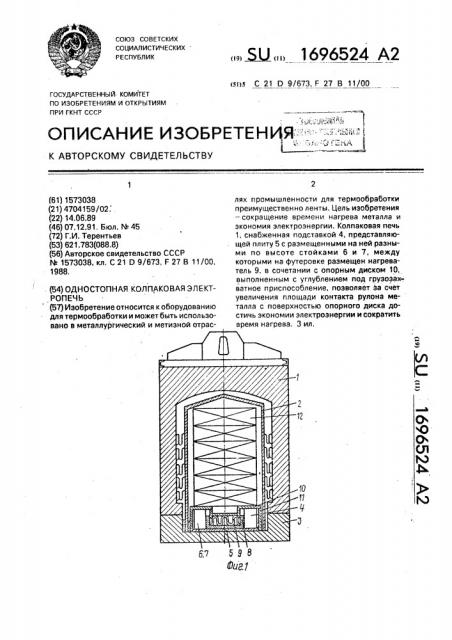

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (613 1573038 (21) 4704159/02: (22) 14.06;89 (46) 07.12.91, Бюл. М 45 (72) Г.И. Терентьев (53) 621.783(088.8) (56) Авторское свидетельство СССР

М 1573038, кл. С 21 D 9/673, F 27 В 11/00, 1988, (54) ОДНОСТОПНАЯ КОЛПАКОВАЯ ЭЛЕКТРОПЕЧЬ (57) Изобретение относится к оборудованию для термообработки и может быть использовано в металлургический и метизной отрасЯЫ,, 1696524 А2 (sr)s С 21 0 9/673, F 27 В 11/00 лях промышленности для термообработки преимущественно ленты. Цель изобретения — сокращение времени нагрева металла и экономия электроэнергии, Колпаковая печь

1, снабженная подставкой 4, представляющей плиту 5 с размещенными на ней разными по высоте стойками 6 и 7, между которыми на футеровке размещен нагреватель 9. в сочетании с опорным диском 10, выполненным с углублением под грузозах-. ватное приспособление, позволяет за счет увеличения площади контакта рулона металла с поверхностью опорного диска достичь экономии электроэнергии и сократить время нагрева. 3 ил.

1696524

Изобретение относится к оборудованию для термообработки, может быть использовано в металлургической и метизной отраслях промышленности для термообработки преимущественно ленты и является усовершенствованием изобретения по авт, св. N 1573038.

Цель изобретения — сокращение времени нагрева металла и экономия электроэнергии, На фиг. 1иаображена оаноетоонаа коапаковая печь, продольный разрез, на фиг. 2 — подставка с разными по высоте стойками; на фиг. 3,— опорный диск.

Одностопная колпаковая электропечь содержит нагревательный колпак 1, муфель

2, стенд 3, подставку 4, представляющую собой плиту 5 с радиальными 6 и периферийными 7 стойками, при этом радиальные стойки превышают по высоте периферийные, футерованные огнеупорным кирпичом

8, на котором размещен нагреватель 9. На подставке установлен опорный диск 10 с углублением под грузозахватное приспособление с обечайкой 11, опущенной в песочный затвор, Обрабатываемый металл 12 устанавливают на опорный диск 10. Нагрузка воспринимается стендом 3 через стойки

6 и 7 и плиту 5 подставки 4. На стенд 3 устанавливают муфель 2 и продувают подмуфельное пространство защитным газом, По окончании холодной продувки на стенд

3 устанавливарт нагревательный колпак 1 и обрабатывают металл согласно технологическому режиму.

В предлагаемой печи, поверхнбсть, опорного диска 10 имеет значительно большую площадь соприкосновения с рулоном металла 12, чем в известной, что улучшает теплопередачу от нагревателя 9, сокращает время нагрева и создает экономию электроэнергии. Обечайка 11 предотвращает попа5 дание сажи в зону нагревателя 9. По окончании нагрева металла снимают нагревательный колпак 1, а по окончании охлаждения — муфель 2.

Используя углубление в опорном диске

10 10, рулоны ленты снимают стопой. Например, имея в качестве грузозахватного приспособления траверсу с цепями, опускают цепи краном внутрь стопы, затем вытягивают через углубление в опорном диске нару15 жу стопы и надевают на траверсу, Предлагаемая коплаковая печь, снаб= женная подставкой, представляющей плиту с размещенными на ней разными по высоте стойками, между которыми на футеровке

20 размещен нагреватель, в сочетании с опорным диском, выполненным с углублением под грузозахватное приспособление, позволяет за счет увеличения площади контакта рулона металла с поверхностью опорного

25 диска достичь экономии электроэнергии и сократить время нагрева.

Формула изобретения

Одностопная колпаковая электропечь

30 по авт. св, М 1573038, отличающаяся тем, что, с целью сокращения времени нагрева металла и экономии электроэнергии, подставка снабжена радиально размещенными и периферийными стойками, при этом

35 периферийные стойки превышают по высоте радиальные, а опорный диск выполнен с углублением под грузозахватное приспособление.
