Реферат

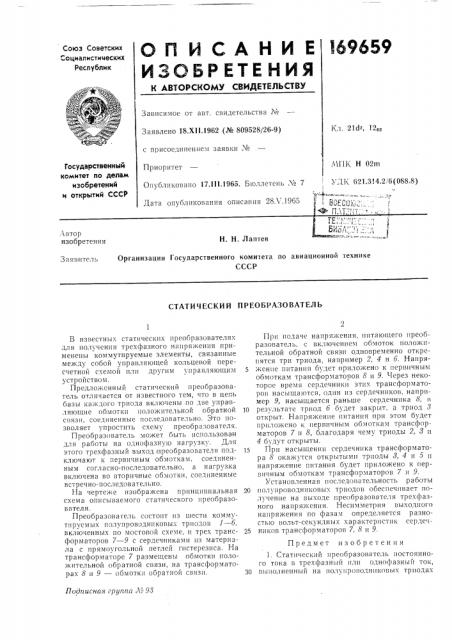

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства ¹

Кл. 21г1-, 120>

Заявлено 18,Х11.1962 (№ 809528/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 17.111.1965. Бюллетень № 7

Дата опубликования описания 28Л .1965

Государственный комитет Ilo делам изобретений и откРытий СССР

М11К H 02m

4 ДЬ, 621.314.2, 6(088.8) ,+:.-. -- -- - -=

8 EC1Jô „ 4 П, ц, . „ Автор изобретения

H. H. Лаптев

Организация Государственного комитета по авиационной технике

СССР

3 аявитель

СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

Подписная группа 1 93

Б известных статических преобразователях для получения трехфазного напряжения применены коммутируемые элементы, связанные между собой управляющей кольцевой иересчетной схемой или другим управляющим устройством.

Предложенный статический преобразователь отличается от известного тем, что в цепь базы каждого триода включены,по две управляющие обмотки положительной обратной связи, соединенные последовательно. Это позволяет упростить схему преобр а:ювателя.

Преобразователь может оыть использова|н для работы на однофазную нагрузку. Для этого трехфазный выход преобразователя .подключают к первичным обмоткам, соединенным согл асно-последовательно, а нагрузка включена во вторичные обмотки, соединенные встречно-последовательно.

На чертеже изображена принципиальная схема описываемого статического преобразователя.

Преобразова гель состоит из шести коммутируемых полупроводниковых триодов 1 — 6, включенных по мостовой схеме, и трех трансформаторов 7 — 9 с сердечниками пз материала с прямоугольной петлей гистерезиса. На трансформаторе 7 размещены обмотки положительной обратной связи, на трансформаторах 8 и 9 — оомотки обратной c13513!l.

При подаче напряжения, питающего преобразователь, с включением обмоток положительной обратной связи одновременно открепятся три триода, например 2, 4 и 6. Напря5 жение питания будет приложено к первичным обмоткам трансформаторов 8 и 9. Через некоторое время сердечники этих трансформаторов насьпцаются, один из сердечников, например 9, насыщается раньше сердечника 8, в

10 результате триод 6 будет закрыт, а триод 3 открыт. Напряжение питания при этом будет прилогжено к первичным обмоткам трансформаторов 7 и 8, благодаря чему триоды 2, 3 и

4 будут открыты.

15 При насьпцении сердечника трансформатора 8 окажутся открытыми триоды 3, 4 и 6 и напряжение питания будет приложено к первичным обмоткам трансформаторов 7 и 9.

Установленная последовательность работы

20 полупроводниковых триодов обеспечивает получение на выходе преобразователя трехфазного напряжения. Несимметрия выходного напряжения по фазам определяется разностью вольт-секундных характеристик сердеч25 ников трансформаторов 7, 8 и 9.

Предмет изобретения

1. Статический преобразователь постоянногo»ли однофазный ток, 30 выполненный на полупроводниковых триодах

169659

Трпра наю нагуцзка

Составитель Д. Травкин

Техред T. П. Курилко

Редактор П. Шлаин

Корректор Т. В. Муллнна

Заказ 1014i3 Тираж 1650 Формат бум. 60XSO iö Объем 0,13 иод. л. Цена 5 коп.

ЦН11ИПИ Государственного комитета по де.гам:.сзобретеппй н открытии СССР

Москва, Центр, пр. Серова, д. 4

Типот п !рпн, ii1) C;lii II03ii, 2 по мостовой схеме с управляющей трансформаторной положительной обратной связью, отличающийся тем, что, с целью упрощения устройства, в цепь базы каждого триода включены по две управляющие обмотки положительной обратной связи, соединенные,посл едов атель но.

2. Преобразователь по п. 1, от.шчаюсцийсл тем, что, с целью получения однофазного напряжения по форме, близкой к синусоидальной, трехфазный выход преобразователя подключен к первичным обмоткам двух однофазных трансформаторов, соединенным согласно-последовательно, а нагрузка включена во вторичные обмотки, соединенные встречно-последовательно.
