Реферат



Изобретение относится к целлюлознобумажной промышленности, в частности к сортирующим гидроразбивателям, и позволяет улучшить качество сортирования. Неочищенная масса подается внутрь корпуса 1 через тангенциально расположенный патрубок 2, что придает потоку закрутку, которая затем увеличивается от воздействия на поток лопастей 11 стабилизирующего элемента 10. При этом тяжелые примеси, отброшенные к стенкам корпуса, сползают к патрубку 3, а легкие примеси, концентрируясь в центре, частично удаляются вместе с тяжелыми примесями в виде отходов , а частично совершают возвратно-поступательные вращательные движения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДА P СТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР. Н 4ь .А Ф-41-Ы

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

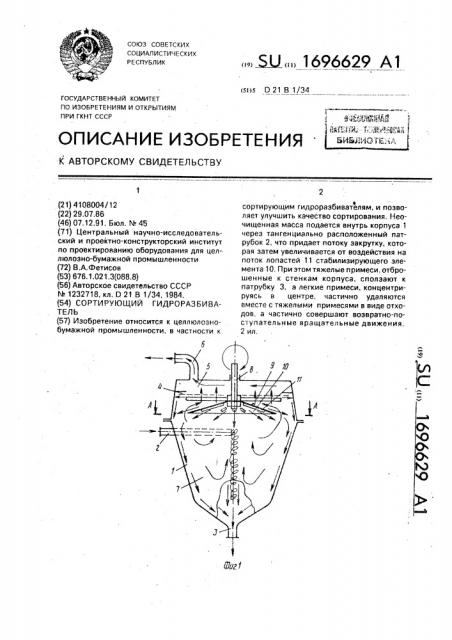

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4108004/12 (22) 29.07.86 (46) 07.12,91. Бюл. М 45 (71) Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности (72) В.А.Фетисов (53) 676.1.021.3(088.8) (56) Авторское свидетельство СССР

hL 1232718, кл. D 21 В 1/34, 1984. (54) СОРТИРУЮЩИЙ ГИДРОРАЗБИВАТЕЛЬ (57) Изобретение относится к целлюлознобумажной промышленности, в частности к

„„ЯЯ„„1696629 А1 сортирующим гидроразбивателям, и позволяет улучшить качество сортирования, Неочищенная масса подается внутрь корпуса 1 через тангенциально расположенный патрубок 2, что придает потоку закрутку, которая затем увеличивается от воздействия на поток лопастей 11 стабилизирующего элемента 10, При этом тяжелые примеси, отброшенные к стенкам корпуса, сползают к патрубку 3, а легкие примеси, концентрируясь в центре, частично удаляются вместе с тяжелыми примесями в виде отходов, а частично совершают возвратно-поступательные вращательные движения.

2 ил.

1696б29

Составитель B. Циренин

° i

Редактор И. Ванюшкина Техред М.Моргентал Корректор M. Максимишинец

Заказ 4284 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР.

113035, Москва. Ж-35, Раушская наб.. 4!Ь

Производственно-издательский комбинат Патент",. г. ужгород, ул.Гагарина, 101
