Устройство формирования однополярных импульсов для электроэрозионных станков

Устройство формирования однополярных импульсов для электроэрозионных станков

Иллюстрации

Показать все

Реферат

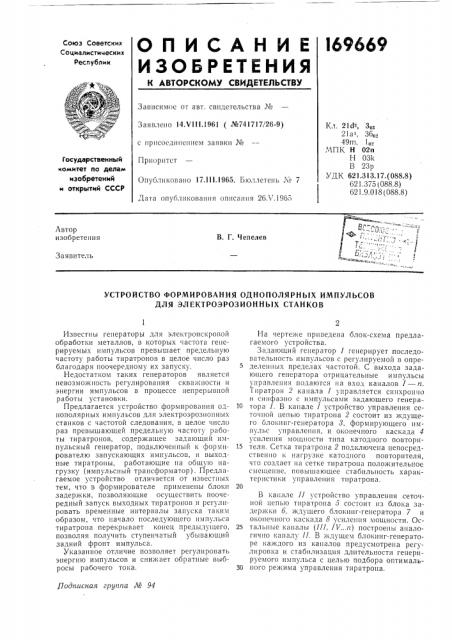

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21дг, 3д

21аг, 36,, 49m, 1

МПК Н 02п

Н 031<

В 23р

УДК 621.313.17. (088.8)

621.375 (088.8)

621.9.018 (088.8) Заявлено 14,V))).1961 (№741717/26-9) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 17.111.1965, Бюллетень № 7

Дата опубликования описания 26.Г1965

Автор изобретения

В. Г. Чепелев

Заявитель

УСТРОЙСТВО ФОРМИРОВАНИЯ ОДНОПОЛЯРНЬ)Х ИМПУЛЬСОВ

ДЛЯ ЭЛЕКТРОЭРОЗИОННЬ)Х СТАНКОВ,17одписная грутга № 94

Известны генераторы для электронскровой обработки металлов, в которых частота генерируемых импульсов превышает предельную частоту работы тиратронов в целое число раз благодаря поочередному их запуску.

Недостатком таких генераторов является невозможность регулирования скважности и энергии импульсов в процессе непрерывной работы установки.

Предлагается устройство формирования однополярных импульсов для электроэрознонных станков с частотой следования, в целое число раз превышающей предельную частоту работы тиратронов, содержащее задающий импульсный генератор, подключенный к формирователю запускающих импульсов, и выходные тиратроны, работающие на общую нагрузку (импульсный трансформатор). Предлагаемое устройство отличается от известных тем, что в формирователе применены блоки задержки, позволяющие осуществить поочередный запуск выходных тнратронов и регулировать временные интервалы запуска таким образом, что начало последующего импульса тиратрона перекрывает конец предыдущего, позволяя получить ступенчатый убывающий задний фронт импульса.

Указанное отличие позволяет регулировать энергию импульсов и снижает обратные выбросы рабочего тока.

На чертеже приведена блок-схема предлагаемого устройства.

Задающий генератор 1 генерирует последовательность импульсов с регулируемой в определенных пределах частотой. С выхода задающего генератора отрицательные импульсы управления подаются íà вход каналов 1 — и.

Тнратрон 2 канала 1 управлчется синхронно и синфазно с импульсами задающего генера10 тора 1. В канале 1 устройство управления сеточной цепью тиратрона 2 состоит из ждущего блокинг-генератора 3, формирующего импульс управления, и оконечного каскада 4 усиления мощности типа катодного повтори15 теля. Сетка тиратрона 2 подключена непосредственно и нагрузке катодного повторителя, что создает на сетке тиратрона положительное смещение, повышающее стабильность характеристики управления тнратрона.

В канале П устройство управления сеточной цепью тнратрона 5 состоит нз блока задержки б, ждущего блокннг-генератора 7 и оконечного каскада 8 усиления мощности. Ос25 тальные каналы (III, IV...ï) построены аналогично каналу П. В ждущем блокинг-генераторе каждого из каналов предусмотрена регулировка и стабилизация длительности генерируемого импульса с целью подбора оптималь30 ного режима управления тиратрона.

169669

Предмет изобретения

Составитель И. Полонская

Редактор В. Липатов Текред Ю. В. Баранов

Корректор T. В. Муллина

Заказ !0696 TllpÿIK !226 Формат бум, 60X90 /к Обьсм 016 пзд,:I. Цена 5 кoI:

ЦНИИПИ Госуд 1pcTBcHIIQI комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

В анодной цепи тиратроиа 2 включена первичная обмотка 9 импульсного трансформатора 10. В анодных цепях остальных тиратронов также включены первичные обмотки трансформатора 10. Со вторичной обмотки 11 последовательность выходных импульсов подводится к электродам искрового промежутка.

Частота генерируемых импульсов равна частоте задающего генератора 1, умноженной на число каналов. Сква>кяость генерируемой последовательности импульсов определяется величиной задержки импульсов в блоках задержки каналов 11, !П...n. Задержка может быть установлена таким образом, чтобы задний фронт импульса предыдущего канала совмещался с передним фронтом импульса последу1ощего я пяля, тем сс1х!Ым зяд I IIIIop кол!!чество импульсов сливается в один импульс.

Энергия импульса регулируется изменением задержки. Временные интервалы запояска тиратропов могут быть отрегулированы таким образом, что начало последующего импульса перекроет конец предыдущего, позволяя получить ступенчатый убывающий задний фронт суммарного импульса.

При формировании составного импульса снижается отрицательный вопрос в результирующем импульсе.

Устройство формирования однополярных импульсов для электроэрозионцых станков с .частотой следования, в целое число раз превышающей предельную частоту. работы тиратронов, содержащее задающий импульсный генератор, подключенный к формирователю запускающих импульсов, и выходные тиратроны, работающие на общую нагрузку (им15 пульсный трансформатор), отлика!ощееся тем, что, с целью регулирования энергии импульсов и снижения обратных выбросов рабочего тока, в формирователе применены блоки задер>кки, позволяющие осуществить поочеред20 ный запуск выходных тиратроиов и регулировать временные интервалы запуска таким ооразом, что начало последующего импульса тиратроня перекрывает конец предыдущего, позволяя получить ступенчатый убывающий

25 задний фронт импульса.
