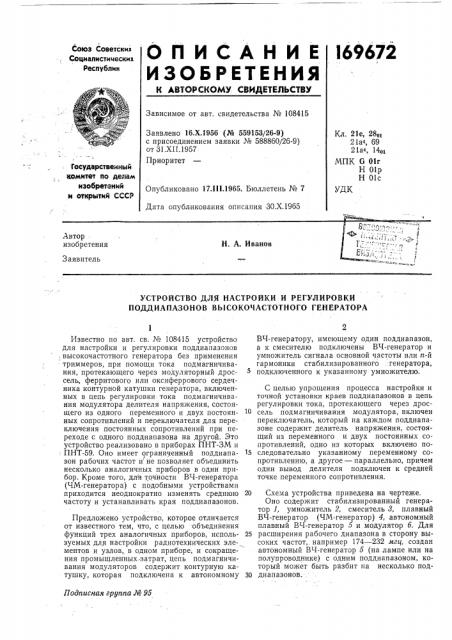

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

169672

Союз Советскил

Социалистических

Республик

Зависимое от авт. свидетельства № 108415

Заявлено 16.Х.1956 (№ 559153/26-9) с присоединением заявки № 588860/26-9) от 31.XI I.1957

Приоритет

Кл. 21е, 28ц1

2 la4, 69

21а4, 14о1

МПК G Olr

H 0lp

Н Оlс

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 17.1!!.1965. Бюллетень № 7

Дата опубликования описания ЗО.Х,1965

УДК

Автор, изобретения

H. А. Иванов

Заявитель

УСТРОЙСТВО ДЛЯ НАСТРОЙКИ И РЕГУЛИРОВКИ

ПОДДИАПАЗОНОВ ВЬ1СОКОЧАСТОТНОГО ГЕНЕРАТОРА

Подписная группа № 95

Известно по авт. св. № 108415 устройство для настройки и регулировки поддиапазонов

: высокочастотного генератора без применения триммеров, при помощи тока подмагничивания, протекающего через модуляторный дроссель, ферритового или оксиферрового сердечника контурной катушки генератора, включенных в цепь регулировки тока подмагничивания модулятора делителя напряжения, состоящего из одного переменного и двух постоянных сопротивлений и переключателя для переключения постоянных сопротивлений при переходе с одного поддиапазона на другой. Это устройство реализовано в приборах ПНТ-3М и

: ПНТ-59. Оно имеет ограниченный поддиапа- 15

s зон рабочих частот и не позволяет объединить несколько аналогичных приборов в один прибор. Кроме того, для точности ВЧ-генератора (ЧМ-генератора) с подобными устройствами приходится неоднократно изменять среднюю 20 частоту и устанавливать края поддиапазонов.

Предложено устройство, которое отличается от известного тем, что, с целью объединения функций трех аналогичных приборов, исполь- 25 зуемых для настройки радиотехнических элементов и узлов, в одном приборе, и сокращения промышленных:затрат, цепь подмагничивания модуляторов содержит контурную катушку, которая подключена к автономному 30

ВЧ-генератору, имеющему один поддиапазон, а к смесителю подключены ВЧ-генератор и умножитель сигнала основной частоты или и-й гармоники стабилизированного генератора, подключенного к указанному умножителю.

С целью упрощения процесса настройки и точной установки краев поддиапазонов в цепь регулировки тока, протекающего через дроссель подмагничивания модулятора, включен переключатель, который на каждом поддиапазоне содержит делитель напряжения, состоящий из переменного и двух постоянных сопротивлений, одно из которых включено последовательно указанному переменному сопротивлению, а другое — параллельно, причем один вывод делителя подключен к средней точке переменного сопротивления.

Схема устройства приведена на чертеже.

Оно содержит стабилизированный генератор 1, умножитель 2, смеситель 8, плавный

ВЧ-генератор (ЧМ-генератор) 4, автономный плавный ВЧ-генератор 5 и модулятор 6. Для расширения рабочего диапазона в сторону высоких частот,. например 174 — 232 лги, создан автономный ВЧ-генератор 5 (на лампе или на полупроводнике) с одним поддиапазоном, который может быть разбит на несколько поддиапазонов..

169672

1 об

1 рас

С,б

С, 55

Рабочая частота плавного ВЧ-генератора определяется формулой (=

2л 1 (Lao — Лф + аррас) (Ссб = Ск+ Сп) — общая индуктивность контура; — индуктивность намотки на ферритовом или оксиферровом сердечнике, дающая изменение средней частоты; — индуктивность рассеивания и индуктивность проводов, идущих на переключатели; — общая емкость контура; — результирующая емкость, включенная в контур и обозначенная на схеме; — паразитные емкости переключателей и монтажа.

Индуктивность L „ C„ резко ограничивают верхйий предел рабочей частоты, Кроме того, индуктивность 1. „, заметно сокращает диапазон изменения частоты на частотах выше нескольких десятков мгц.

Грубая установка средней частоты этого генератора возможна, например, подключением конденсаторов постоянной емкости 7, 8, 9 непосредственно к индуктивности 10 автономного ВЧ-генератора без переключателя, или самой индуктивностью, когда требуется значительно повысить рабочую частоту генератора.

Такой способ построения позволяет свести к минимуму Ер, и С„автономного ВЧ-генератора 5. Уменьшение 1.р, и С„дает возможность увеличить Л,б автономного генератора в данном поддиапазоне, что, в свою очередь, дополнительно расширяет поддиапазон рабочих частот данного генератора в несколько раз и позволяет дополнительно перекрыть одним ВЧ-генератором 5 диапазон одного прибора, аналогичного прибору ПНТ-2.

Расширение диапазона в сторону низких частот достигается тем, что сигнал с блока стабилизированного (фиксированного) генератора подается на блок умножителя. Блок умножителя может быть выполнен, например, как резонансный усилитель или фильтр, выделяющий основную частоту или п-ую гармонику стабилизированного генератора 1. Выделенный сигнал с блока умножителя поступает на смеситель 8; на этот же смеситель, который одновременно может выполнять роль катодного повторителя, подается сигнал с плавного генератора 4. В результате смешения сигналов частот ВЧ-генератора 4 и и-й гармоники стабилизированного генератора .1 получают и используют поддиапазон разнастных или суммарных частот. Качание частоты генераторов

4 и 5 производится изменением тока подмагничивания дросселя 11, который намотан на одном сердечнике с дросселем 12, модулиру ощим напряжение, источник которого (не показан на чертеже) подключен к зажиму 18.

Совмещение в одном каскаде трех функций смесителя и катодного повторителя обеспечило по поддиапазону разностной частоты равномерное выходное напряжение, которое снимается с блока 8. Коэффициент паразитной амплитудной модуляции при использовании данной схемы не хуже, чем у прибора ИЧХ-! или ИЧХ-57, и не превышает 5%.

Необходимое изменение средней частоты поддиапазона разностных частот в данном устройстве обеспечивает схема, описанная в авт. св. № 108415. Эта схема устройства не требует элементов для изменения средней частоты и точной установки краев поддиапазона в генераторе 1, поэтому он может быть выполнен с кварцевой стабилизацией, а его гармоники могут быть использованы для маркировки частотной шкалы ЧМ-генератора 4. Это значительно упрощает всю схему устройства и не требует выведения на переднюю панель прибора дополнительных ручек управления.

Генераторы 4 и 5 могут иметь общее сопротивление нагрузки 14, с которого может сниматься их выходное напряжение.

Величина выходного напряжения на всех поддиапазонах рабочих частот определяется коэффициентом усиления вертикального усилителя прибора и теми радиотехническими элементами и узлами, для настройки которых предназначен прибор. Для настройки большинства радиотехнических элементов и узлов (в том числе и телевизионных) эта величина должна быть установлена в пределах 75-150 мв.

В стабилизированном (фиксированном) генераторе 1 подстроечный элемент для изменения средней частоты необходим в том случае, если этот генератор применяют только для получения поддиапазона разностных частот.

Подстроечным элементом нулевые биения паразитных частот выводятся за пределы полосы пропускания усилителя меток прибора.

Изменение средней частоты и точная установка краев поддиапазонов ВЧ-генераторов 4 и 5 и поддиапазона разностных частот производится в модуляторе б изменением величины индуктивности 10 или 15 этих генераторов.

В цепь регулировки тока, протекающего через дроссель 12 подмагничивания модулятора б, включен переключатель 1б, который на каждом поддиапазоне содержит делитель напряжения, состоящий из переменного 17 и двух постоянных сопротивлений 18, 19 или 20, 21 или 22, 23 или 24, 25 и т. д., одно из которых включено последовательно указанному переменному сопротивлению 17, а другое — параллельно, причем один вывод двигателя подключен к средней точке переменного сопротивления.

169672

Для точной установки краев любого поддиапазона высокочастотных генераторов 4 или б или поддиапазона разностных частот переменное сопротивление 17 устанавливают в крайнее положение, при котором оно оказывается закороченным. Сопротивлением 19 или 21, или

28, или 25 и т. д. производят точную установку одного из краев регулируемого поддиапазона.

Затем сопротивление 17 устанавливают в другое крайнее положение, а сопротивлением 18 или 20, или 22, или 24 и т. д. устанавливают второй край настраиваемого поддиапазона.

После такой настройки не требуется дополнительно проверять точность установки краев поддиапазона, она гарантируется самой схемой, Замена модуляторной лампы модуляторным дросселем 11 не является принципиальным для расширения диапазона рабочих частот, так как они предназначены только для того, чтобы осуществить качание частоты. В данном устройстве для расширения диапазона рабочих частот, изменения средней частоты и точной установки краев поддиапазонов вместо переключателя 1б и делителей напряжения могут быть применены переключатель и делитель напряжения, описанные в авт. св. № 108415, как это сделано в приборе ПНТ-59.

Применение переключателя 1б и делителей или переключателя и делителей, описанных в авт. св. № 108415, обеспечивает изменение средней частоты в поддиапазоне íà 100>/g.

Это позволяет использовать приборы ПНТ-ЗМ и ПНТ-59 для настройки любой радиотехнической аппаратуры.

Устройство внедрено в приборе ПНТ-59. Оно позволило сократить его вес, снизить промышленные затраты и расширить диапазон рабо. чих частот с 6 до 12 телевизионных каналов, Применение автономного ВЧ-генератора,5 в приборах ПНТ-ЗМ и ПНТ-59 позволило увеличить производительность труда в несколько десятков раз при настройке радиотехнических элементов и узлов, работающих в диапазоне

174 — 232 мги.

Предмет изобретения

1. Устройство для настройки и регулировки поддиапазонов высокочастотного генератора цо авт. св. ¹ 108415, отличающееся тем, что, с целью объединения функций трех аналогичных приборов, используемых для настройки радиотехнических элементов и узлов, в одном приборе и сокращения промышленных затрат, цепь подмагничивания модулятора содержит

20 контурную катушку, которая подключена к автономному высокочастотному генератору, имеющему один поддиапазон, а к смесителю подключены высокочастотный генератор и умножитель сигнала основной частоты или и-й гармоники стабилизированного генерагора, подключенного к указанному умножителю.

2. Устройство по п. 1 отличающееся тем, что, с целью упрощения процесса настройки и точной установки краев поддиапазонов в цепь

30 регулировки тока, протекающего через дроссель подмагничиванпя модулятора, включен переключатель, который на каждом поддиапа3оне содержит делитель напряжения, состоящий из переменного и двух постоянных со35 .противлений одно из которых включено последовательно указанному переменному сопротивлению, а другое — napaëëåëüíî, причем один вывод делителя подключен к средней точке переменного сопротивления.
