Изобретение относится к горной промети и м б использовано для регулирования расхода воздуха в горных выработках Цель - повышение точности поддержания заданного расхода воздуха, снижение расхода энергии на регулирование и увеличение срока службы двери путем уменьшения числа срабатываний привода двери. Устройство содержит пять реле (Р) 3-7, измеритель 8 и задатчик 9 расхода воздуха, элемент 10 сравнения, исполнительные элементы (ИЭ) 11 и 12 элемент ИЛИ, ключевые элементы 22 и 23 и конечные выключатели (KB) 24 и 25 В общую часть цепей питания РЗ и 5 включены последовательно соединенные рэ змыкающий контакт Р 6 и замыкающий контакт Р 7. Кроме того, в цепь питания Р 3 откры

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 F 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

О

wQ оь Ч

Ы (22

2З

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4488798/03 (22) 13,10.88 (46) 07.12,91. Бюл. N 45 (71) Специальное конструкторско-технологическое бюро Института геотехнической механики АН УССР (72) И.Ф.Чемерис, С,М Зайцев, И.Я.Клименко, В.Д.Рубан и В.Я.Потемкин (53) 622.455.2(088.8) (56) Авторское свидетельство СССР N

960446, кл. Е 21 F 1/12, 1982.

Шепелев С.Ф., Молгачев Г.П„Шоль P.Ï.

Отрицательные регуляторы рудничных вентиляционных сетей. — Алма-Ата; Наука, 1968, с. 277 — 279. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ

ШАХТНОЙ ВЕНТИЛЯЦИОННОЙ ДВЕРЬЮ

„„SU, Ä 1696726 А1 (57) Изобретение относится к горной промсти и м.б. использовано для регулирования расхода воздуха в горных выработках, Цель — повышение точности поддержания заданного расхода воздуха, снижение расхода энергии на регулирование и увеличение срока службы двери путем уменьшения числа срабатываний привода двери. Устройство содержит пять реле (P) 3 — 7, измеритель 8 и задатчик 9 расхода воздуха, элемент 10 сравнения, исполнительные элементы (ИЭ)

11 и 12, элемент ИЛИ, ключевые элементы

22 и 23 и конечные выключатели (КВ) 24 и 25.

В общую часть цепей питания РЗ и 5 включены последовательно соединенные размы. кающий контакт P 6 и замыкающий контакт

P 7. Кроме того, в цепь питания Р 3 откры1696726 ва»ия дверей включены последовательно размыкающий контакт КВ 24 и ключевой злеме. т 22, а в цепь питания Р 4 закрывания дверей — размыкающий контакт КВ 25 и ключевой элемент 23, Измеритель 8 и задатчик

9 подключены к элементу 10 сравнения, выхogbl которого соединены с ИЗ 11 H 12. Быxoqu И3 11 s> 12 подключены к элементу

ИЛИ и к входам управления ключевых элементов 22 и 23. В цепь питания Р 6 включен замыкающий контакт Р 7, а обмотка Р 5

Изобретение относится к горному делу и: южет быть использовано для регулировап:I р3схорВ воздуха в горных выработках.

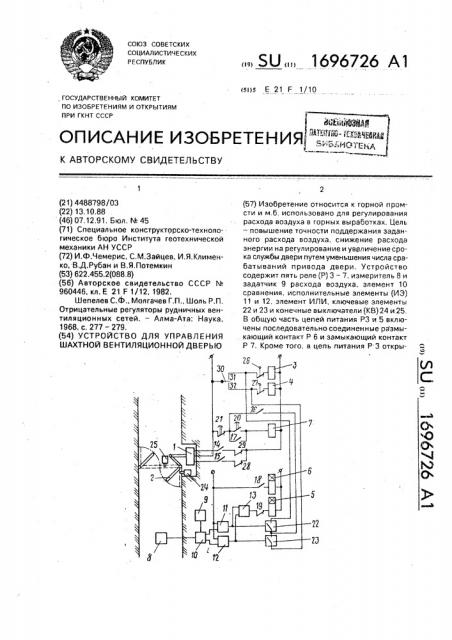

Цель изобретения — повышение точност:1 поддержания заданного расхода воздуха, снижение расхода энергии на регулирование и увеличение срока службы дв .ðè путем уменьшения числа срабатываний привода, Ка чертеже представлена функциональнапв". система устройства, Устройство содержит реверсивный привод 1 двери 2, реле 3 открывания и реле 4

„."8I,pûíàHèë двери 2, ро ле 5 времени паузы, реле 6 времени работы и проме>куточное реле 7, измеритель 8 расхода воздуха, задатчик 9, элемент 10 сравнения, выходные исполнительные элементы 1 1 "Открыть" и 12 "Закрыть" и элемент ИЛИ 13. Р цепь управления реверсивного привода 1 вклюе.:-iu замыкающий контакт 14 реле 3 открыва-!М51 и замыкающий контакт 15 реле 4 закрывания, Промежуточное реле 7 имеет замыкающие контакты 16 — IB и размыкающий 19, реле 5 имеет замыкающий контакт

20, реле 6 — размыкающий контакт 21, к выходным исполнительным элементам 11 и

12 подключены соответстве но ключевые элементы 22 и 23, Конечные выключатели 24 и 25 соответственно открыто. о и закрытого положений двери имеют соответственно размыкающие контакты 26 и 27. Реле 3 открывания имеет размыкающий контакт28, а р..! е 4 закрывания — размыкающий контакт

29. Для ручного управления дверью 2 устройство снабжено переключа гелем 30 с конта,<тами 31 и 32. Устройство работает следующим образом, Прп подаче напряжения на схему дверь осгается в исходном попо>кении, так KBK ни одно реле не получает питание.

l 1 0

Г) 5

30 1) .)

40 подключена к выходу элемента ИЛИ, В цепь питания Р 7 вкл1очены параллельно соединенные замыкающие контакты Р 5 и Р 7 и последовательно к ним размыкающий контакт Р 6, Питание реверсивного привода двери осуществляется при открывании че рез последовательно соединенные замыкающий контакт Р 3 и размыкающий контакт

Р 4, а при закрывании — через последовательно соединенные замыкающий контакт Р

4 и размыкающий контакт Р 3, 1 ил.

Если измеренный измерителем 8 расод воздуха находится в пределах зоны регулирования, установленной задатчиком 9, то элемент 10 сравнения не выдает сигнала не выходные исполнительные элементы 11 и 12, и сопротивление ключевых элементов

22 и 23., функции которых эквивалентны функциям обычных замыкающих контактов, очень большие, При выходе измеряемой величины из зоны регулирования, например вниз, сигнал

or измерителя 8 становится меньше меньшей уставки задатчика 9 и на выходе элемента 10 сравнения появляется сигнал, поступающий на вход выходного исполнительно о элемента 11 Открыть". С выхода элемента 11 сигнал поступает на вход ключевого элемен ra 22, сопротивление котороlo резко уменьшается, Кроме того, через элемент ИЛИ l3 и размыкающий контакт 19 промежуточного реле 7 получает питание реле 5 времени паузы. Выдержка времени реле 5 подбирается таким образом, чтобы исключить перемещение створок двери при случайных возмущениях расхода воздуха, например при проезде транспорта вблизи двери, при взрывных работах и т,п. В условиях рудной шахты эта выдержка составляьт 1 — 2 мин, Если за время выдержки реле 5 измеряемая величина возвратится в зону регулирования, то на выходе элемента 10 сравнения сигнал исчезнет, При этом сопротивление кл.очевого элемента 22 опять становится очень большим и отключится реле 5 времени паузы, Если возмушение длительное, то после отработки выдержки реле 5 времени паузы замкнет свой замыкающий, замыкающийся с выдержкой времени. контакт 20 в цепи питания промежуточного реле 7, которое через замкнутый контакт 21 оеле 6 времени

1696726

50 замыкающий контакт промежуточного ре— работы получит питание и своим размыкающим контактом 19 отключит реле 5 времени паузы, а замыкающим контактом 16 через ключевой элемент 22 с малым сопротивлением включит реле 3 открывания двери 2, Привод 1 двери 2 через замь кающий контакт 14 реле 3 открывания и размыкающий контакт 29 реле 4 закрывания включится на открывание, Одновременно с включением промежуточного реле 7 оно станет на самоподхват своим контактом 17 и контактом 18 включит реле 6 времени работы. Выдержка времени реле 6 времени работы выбирается в зависимости от необходимой величины шага перемещения створок двери 2, которая определяется требованием к точности регулирования.

В условиях рудной шахты эта выдержка времени может составлять 1 — 2 с. Створки двери 2 будут перемещаться на открывание до тех пор, пока отрабатывает выдержку реле 6 времени работы, после чего оно своим размыкающим, размыкающимся с выдер>ккой времени контактом 21- отключит промежуточное реле 7 и реле 3 открывания, Привод 1 отключится, и перемещение створок двери 2 прекратится. Если створки двери 2 достигнут крайнего открытого положения, то срабатывает конечный выключатель 24 открытого положения двери и своим размыкающим контактом 26 отключит реле 3 открывания, При отключении промежуточного реле 7 оно замкнет свой размыкающий контакт 19 в цепи питания реле 5 времени паузы. Если измеряемая величина не вошла в зону регулирования,. то сопротивление ключевого элемента 22 остается небольшим, вновь получит питание реле 5 времени паузы, и цикл регулирования повторится.

Аналогично работает устройство и при выходе измеряемой величины из зоны регулирования вверх, В этом случае резко уменьшается сопротивление ключевого элемента 23 (после прихода на него сигнала с выхода исполнительного элемента 12), срабатывает реле 5 времени паузы, промежуточное реле 7, через контакт 16 реле 4 закрывания, и привод 1 двери 2 через замыкающий контакт 15 и размыкающий контакт

28 начинает работать в сторону закрывания.

При достижении крайнего закрытого поло° жения реле 4 закрывания отключается контактом 27 конечного выключателя 25 закрытого положения двери.

Для ручного управления положением двери (например, при проверке работоспособности устройства) переключателем 30 выбирают нужное направление движения двери. При этом реле 3 (4) контактами 14 (15) 5

45 включает привод 1 двери 2. Одновременно контакт 28 (29) исключает прохождение противоположной команды на привод 1.

Исполнительные элементы 11 и 12 могут быть выполнены, например, в виде усилителей мощности, собранных по типовой cxehie. В качестве ключевых элементов 22 и 23 можно испольэовать, например, оптоти ристоры, при этом светодиод в оптотиристоре подключен к входу управления ключевыми элементами.

Предлагаемос устройство обеспечивает повышение точности поддержания заданного расхода воздуха, что позволяет снизить расход воздуха, подаваемого в шахту, на 2оь, в 5 раз снизить число срабатываний двери, что увеличивает ее ресурс и снижает затраты на ее эксплуатацию.

Формула изобретения

Устройство для управления шахтной вентиляционной дверью, состоящее из реверсивного привода двери, в цепи питания которого включены замыкающие контакты соответственно реле открывайия и реле закрывания двери, конечных выключателей открытого и закрытого положения двери, задатчика и измерителя расхода воздуха, подключенных к элементу сравнения, выходы которого соединены с входами исполнительных элементов "Открыть" и "Закрыть", о т л и ч а ю щ е е с я тем, что, с целью повышения точности поддержания заданного ргсхода воздуха, снижения расхода энергии на регулирование и увеличения срока службы двери путем уменьшения числа срабатываний привода, оно снабжено реле врел1ени работы, реле времени паузы, промежуточныл1 реле, двумя ключевыми элементами и элементом ИЛИ, при этом в цепь питания репе открывания двери включены последовательно размыкающий контакт конечного выключателя открытого положения двери, первый ключевой элемент. замыкающий контакт промежуточного реле и размыкающий контакт реле времени работы, в цепь питания реле закрывания двери включены последовательно размыкающий контакт конечного выключателя закрытого положения двери, второй ключевой элемент, ле и размыкающий контакт реле времени работы, а в цепь питания промежуточного реле включены последовательно размыкающий контакт реле времени работы и замыкающий контакт реле времени паузы, параллельно которому включен замыкающий контакт промежуточного реле, причем выходы исполнительных элементов "Открыть" и "Закрыть" соединены соответственно с входами управления первого и

1696726

Составитель К).Элькин

Техред M,Ìîðãåíòàë Корректор Т.Палий

Редактор Н,Тупица

Заказ 4289 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113О35, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 второго ключевых элементов и с входами элемента ИЛИ, выход которого через размыкающий контакт промежуточного реле подключен к обмотке реле времени паузы, а в цепь питания реле времени работы включен замыкающий контакт промежуточного реле.
