Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

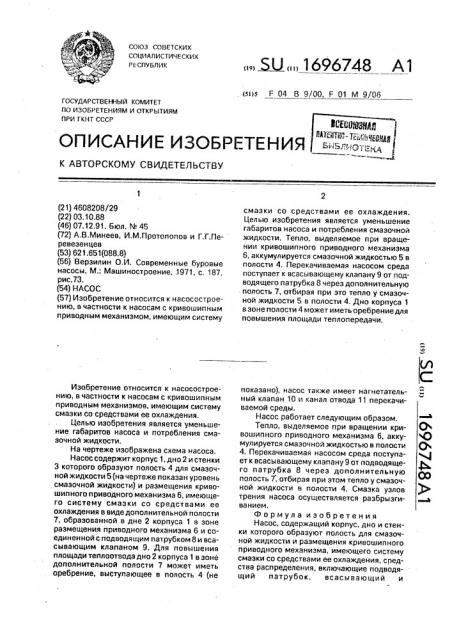

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4608208/29 (22) 03.10.88 (46) 07.12.91. Бюл. М 45 (72) А.В.Минеев, И.М.Протопопов и Г,Г.Перевезенцев (53) 621.651(088.8) (56) Верзилин O,È. Современные буровые насосы. M.: Машиностроение, 1971, с. 187, рис.73. (54) НАСОС (57) Изобретение относится к насосостроению, в частности к насосам с кривошипным приводным механизмом, имеющим систему

Изобретение относится к насосостроению, в частности к насосам с кривошипным приводным механизмов, имеющим систему смазки со средствами ее охлаждения.

Целью изобретения является уменьшение габаритов насоса и потребления смазочной жидкости.

На чертеже изображена схема насоса.

Насос содержит корпус 1, дно 2 и стенки

3 которого образуют полость 4 для смазочной жидкости 5(на чертеже показан уровень смазочной жидкости) и размещения кривошипного приводкого механизма 6, имеющего систему смазки со средствами ее охлаждения в виде дополнительной полости

7, образованной в дне 2 корпуса 1 в зоне размещения приводного механизма 6 и соединенной с подводящим патрубком 8 и всасывающим клапаном 9. Для повышения площади теплоотвода дно 2 корпуса 1 в зоне дополнительной полости 7 может иметь оребрение, выступающее в полость 4 (не

„„5U „„1696748 А) (я)5 F 04 В 9/00, F 01 M 9/06 смазки со средствами ее охлаждения.

Целью изобретения является уменьшение габаритов насоса и потребления смазочной жидкости. Тепло, выделяемое при вращении кривошипного приводкого механизма

6, аккумулируется смазочной жидкостью 5 в полости 4. Перекачиваемая насосом среда поступает к всасывающему клапану 9 от подводящего патрубка 8 через дополнительную полость 7, отбирая при зто тепло у смазочкой жидкости 5 в полости 4. Дно корпуса 1 в зоне полости 4 может иметь оребрение для повышения площади теплопередачи. показано), насос также имеет нагнетательный клапан 10 и канал отвода 11 перекачиваемой среды.

Насос работает следующим образом.

Тепло, выделяемое при вращении кривошипнсго приводного механизма 6, аккумулируется смазочной жидкостью в полости

4. Перекачиваемая насосом среда поступает к всасывающему клапану 9 от подводящего патрубка 8 через дополнительную полость 7, отбирая при этом тепло у смазочной жидкости в полости 4. Смазка узлов трения насоса осуществляется разбрызгиванием.

Формула изобретения

Насос, содержащий корпус, дно и стенки которого образуют полость для смазочной жидкости и размещения кривошипного приводного механизма, имеющего систему смазки со средствами ее охлаждения, средства распределения, включающие подводящий патрубок, всасывающий и

1696748

Ю4УЮНРЯ

С жиЗ ослаб

Составитель В,Чашкин

Редактор Г.Наджарян Техред M.Mîðãåèòàë Корректор М,Шароши

Заказ 4290 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113О35, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 нагнетательный клапаны и канал отвода пе. рекачиваемой среды, отличающийся тем, что, с целью уменьшения габаритов насоса и потребления смазочной жидкости, средство охлаждения последней выполнено в виде дополнительной полости, образованной в дне корпуса в зоне размещения приводного механизма и соединенной с подводящим патрубком и всасывающим

5 клапаном.
