Устройство для нанесения нокрытий
Иллюстрации
Реферат

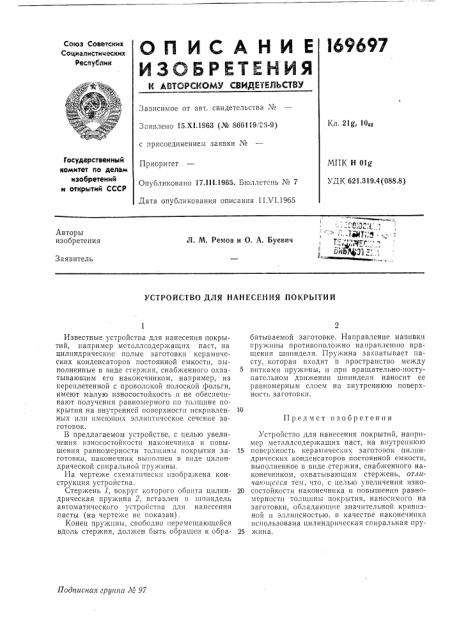

Союз Советских
Социалистических республик
Зазисимое от авт. свидетельства ¹
Кл. 21g, 10ю2
Заявлено 15.XI.1963 (М 866119/26-9) с присоединением заявки №
Государственный комитет по делам изобретений и открытий СССР
Приоритет
Опубликовано 17.III.1965. Бюллетень ¹ 7
Дата опубликования описания 11 VI.1965
МПК Н Olg
УДК 621.319.4 (088,8) Авторы изобретения
Л. М. Ремов и О. А. Буевич
Заявитель
УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ HOI(PblTHA батываемой заготовке. Направление навивки пружины противополо>кно направлению вращения шпинделя. Пружина захватывает пасту, которая входит в пространство между
5» при вращательно-поступательном движении шпинделя наносит ее равномерным слоем на ьнутреннюю поверхность заготовки.
Устройство для нанесения покрытий, например металлсодер>кащих паст, на внутреннюю
15 поверхность керамичес <их заготовок цилиндрических конденсаторов постоянной емкости, выполненное в виде стержня, снабженного наконечником, охватывающим стержень, отличаюцееся тем, что, с целью увеличения изно20 состойкости наконечника и повышения равномерности толщины покрытия, наносимого на заготовки, обладающие значительной кривизной и эллипсностью, в качестве наконечника использована цилиндрическая спиральная пру25 жи на.
Подписная гругггга А 97
Известные устройства для нанесения покрытий, например металлсодержащпх паст, на цилиндрические полые заготовки керамических конденсаторов постоянной емкости, выполненные в виде стержня, снабженного охватывающим его наконечником, например, из переплетенной с проволокой полоской фольги, имеют малую износостойкость и не обеспечивают получения равномерного по толщине покрытия на внутренней поверхности искривленных илн имеющих эллшггпческое сечснпе заготовок.
В предлагаемом устройстве, с целью увеличения износостойкости наконечника и повышения равномерности толшины покрытия заготовки, наконечник выполнен в виде цилиндрической спиральной пружины.
На чертеже схематически изображена конструкция устройства.
Стержень 1, вокруг которого обвита цилиндрическая пружина 2, вставлен в шпиндель автоматического устройства для нанесения пасты (на чертеже не показан).
Конец пружины, свободно перемещающейся вдоль стержня, дол>кен быть обращен к обраПредмет изобретения
169697
Составитель Ю. Козлов
Редактор Н. Il. Белявская Техред Л. К. Ткаченко Корректор Л. В. Тюняева
Заказ 1133/14 Тираж 1575 Формат бум. 60)(90 /а Объем 0,1 изд. л. Цена 5 коп.
ЦНИИГ1И Гncóäëýñ âñïöoão комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
