Управляемый источник тока

Управляемый источник тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в измерительных устройствах. Цель изобретения - расширение динамического диапазона изменения управляющих и выходного напряжений . Устройство содержит операционный усилитель 3, неинвертирующий вход которого через эталонный резистор 5, а инвертирующий вход непосредственно соединены с заземленными источниками управляющих напряжений, выход - с заземленной нагрузкой, а выводы питания - с незаземленным двухполярным источником питания. Введение второго операционного усилителя 4 и подключение его инвертирующего входа к общей шине, неинвертирующего входа к среднему выводу двухполярного источника питания, выхода к неинвертирующему входу первого усилителя , а выводов питания к выводам питания первого усилителя позволяют отсимметрировать потенциалы выводов питания усилителей и тем самым расширить динамический диапазон изменений управляющих и выходного напряжений. 1 ил. СЛ Wai

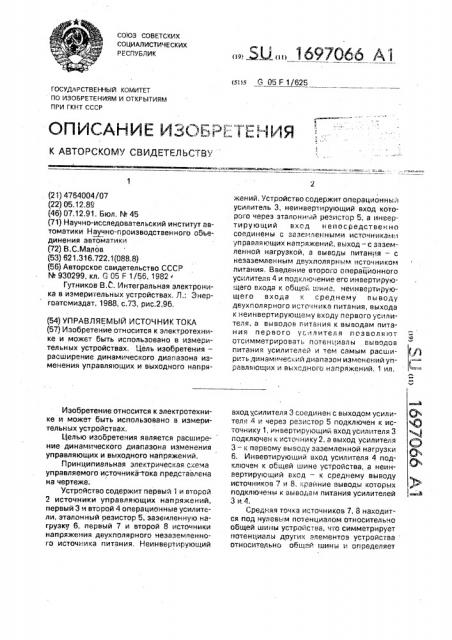

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s 6 05 F 1/625

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБР ГЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4764004/07 (22) 05.12.89 (46) 07.12.91. Бюл, М 45 (71) Научно-исследовательский институт автоматики Научно-производственного обьединения автоматики (72) В,С.Малов (53) 621.316.722.1(088.8) (56) Авторское свидетельство СССР

М 930299, кл. г 05 F 1/56, 1982

Гутников В.С. Интегральная электроника в измерительных устройствах. Л.: Энергоатсмиздат, 1988, с.73, рис.2,9б, (54) УПРАВЛЯЕМЫЙ ИСТОЧНИК ТОКА (57) Изобретение относится к электротехнике и может быть использовано в измерительных устройствах. Цель изобретения— расширение динамического диапазона изменения управляющих и выходного напряИзобретение относится к электротехнике и может быть использовано в измерительных устройствах.

Целью изобретения является расшире- ние динамического диапазона изменения управляющих и выходного напряжений, Принципиальная электрическая схема управляемога источника- ока представлена на чертеже;

Устройство содержит первый 1 и второй

2 источники управляющих напряжений, первый 3 и второй 4 операционные усилители, эталонный резистор 5, заземленную нагрузку 6, первый 7 и второй 8 источники напряжения двухполярного неэаземленного источника питания. Неинвертирующий

<19 .БЦ пп 1 697060 А 1 жений. Устройство содержит операционный усилитель 3, неинвертирующий вход которого через эталонный резистор 5, а инвертирующий вход непосредственна соединены " заземленными источниками управляющих напряжений, выход — с заземленной нагрузкой, а выводы питания — с неэаэемленным двухполярным источником питания, Введение второго операционного усилителя 4 и подключение ега инвертирующего входа к общей шине, чеинвертирующего входа K среднему выводу двухполярного источника питания, выхода к неинвертирующему входу первого усилителя, а выводов гитания к выводам питания первого усилителя позволяют отсимметрировать потенциалы выводов питания усилителей и тем самым расширить динамический диапазон изменений управляющих и выходного напряжений, 1 ил. вход усилителя 3 соединен с выходом усилителя 4 и через ре истар 5 подключен к источнику 1, инвертирующий вход усилителя 3 подключен к исто нику 2, а выход усилителя

3 — к первому выводу заземленной нагрузки

6. Инвеотирующий вход усилителя 4 подключен к общей шине устройства, а неинвертиру ощий вход — к среднему выводу источников 7 и 8, крайние выводы которых подключены к выводам питания усилителей

3 и 4.

Средняя точка источников 7, 8 находится под нулевым потенциалом относительно общей шины устройства, что симметрирует потенциалы других элементов устройства относительно общей шины и определяет

1697066 диапазон Возможных упраВляющих и Bblходного нап ря>кений.

Устройство работает следующим образом.

Разность напряжения Ui источника 1 л напряжения Ug источника 2 прикладывается K Выводам p83VICTop!3 5 M Bnogi-Ib!M Bыводам усилителя 3. Устройг:твс охвачено общей отрицательной обратной связьн> „..рез выводы питания усилителя 3, исто IIIIII;я

7 и 6, Выводы питания усилителя 4 и через

Выходную шину усилителя 4 на Н8инвер-Гирующий вход усилитегя 3. При работе цепи обратной связи наг:ряжение мэжду входными выводами усилителя 3 близко к нул о, поэтому Выходной ток 1н через нагрузку 6 определяется Выходным током обратной связи усили" еля 4 l находится па формуле н=(01-Щ/ Ro, где В< — сопротивление резистора 5.

Стабилизированный ток нагрузки iti, например, при положительном напряжении

U2 источника 2 и напряжении U< источника

1, раВнОМ нулю, замыкается по контуру:.Н3груз б — отрицательный вывод г.итания.усилителя 3 — источники 8 и 7 — положительнь,:й вывод питания усилителя 4 — выход усилителя 4 — резистор 5 — источник I — нагрузка 6, 2, этом случае на выводах нагрузки 6 вознлкает отрицательное напряженле относительно общей шины устройства, максимальная величина которого ограничена только предельным выходным напряжением усилителя 3, Нагрузка для исгочника 2 является Высокоомttoé, а р а источника 1 низкоомчой, так как через источник 1I протекает ток, равньял таку нагрузки !н. Е3 конкретном исполнении Один N3 QB x входных исто ников 1 или 2 может отсугствсвать, в этом случае выводы для его падключенля должны быть замкнуты, Максимальное напряжение Uz источника 2 ограничено и редел ьн ы м входнымм напряжением усилителя 3, Максимаг:ьное входное напряжение UI истгтчника 1, например, при защите входных выводов усилителя 3 с помощью диодов по своей величине не ограничено, Таким образом, по сравнению с прото5 типом данное решение позволяет расширить максимаг ьt" !=ié диапазон Возможных управляющих и выходного напря>кений, которые определя1атся только предельными пдраметраь:л Входных и выходных напря>к810 ний операционного усллителя, а также увеличить петлевай коэффициент усиления цепи обратной связи, чта повьишает равенство оков через эталонный резистор и нагрузку увеличивает выходное

15 сопротивление устройства.

Формула изобретения

Управляемый источник тока, содержащий первый операциснный усилитель, эталонный резистор, причем неинвертиру20 ющий вход первого операционного усилителя через эталонный резистор соединен с

Входным выводом для подкл ачения пЕрвого источника управляющего напряжения, инвертирующий вход соединен с входной

25 шиной для подключения второго источника управляющего напряжения, выход — к выходному выводу для подключения нагрузки, а выводы питания к входным выводам для подключенля незаземленного двухполярна30 го источника питания, при этом общая шина соединена с заземленными выводами первого и Второго источников управляющего напряжения и нагрузки, о т л и ч à ю.ц и и с я тем, что, .с целью расширения

35 динамического диапазона изменения управляющих и выходного напряжений, в него введен второй операцяонный усилитель, неинвертиру,ощий вход которого соединен с входной шиной для подключения среднего

40 вывода дв хпслярного источника питания, инвертиру,оьций Вход — к общей шине, выход — к неинвертирующему входу первогс операционного усилителя, а выводы питания — к Выводам питания первого операци45 онкаго ., силителя.

Составитель В.Есин

Редактор Т.Юрчикова Техред M.Моргентал Корректор M.Øàðoøè

Заказ 4306 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
