Реферат

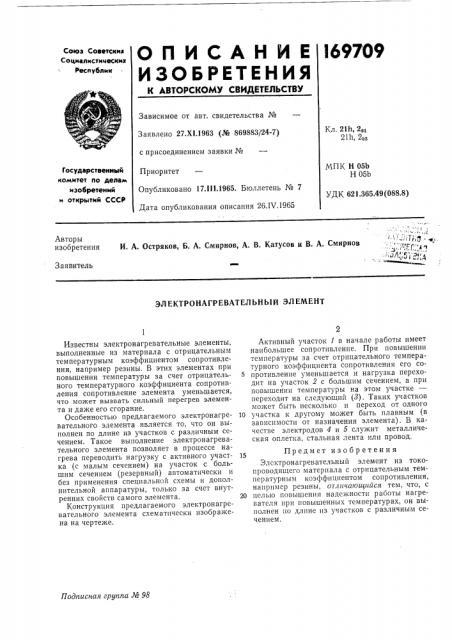

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

lb 97 09

Союз Советскиз

Социалистииескм

Реслублик

Зависимое от авт. свидетельства №

Заявлено 27.XI.1963 (№ 869883/24-7) с присоединением заявки №

Приоритет

Опубликовано 17.lll.1965. Бюллетень № 7

Дата опубликования описания 26.IV.1965

Кл. 21h, 2о

2111, 2р

Государственный комитет ло делам изобретений и открытий СССР

МПК H 05b

Н 05b

УДК 621 365 49(088 8) Авторы изобретения И. А. Остряков, Б. А. Смирнов, А. В. Катусов и В. А. Смирнов

Заявитель

ЭЛ ЕКТРОНАГР ЕВАТЕЛ ЬНЫ Й ЭЛ ЕМЕНТ

Подписная группа № 98

Известны электронагревательные элементы, выполненные из материала с отрицательным температурным коэффициентом сопротивления, например резины. В этих элементах при повышении температуры за счет отрицательного температурного коэффициента сопротив. ления сопротивление элемента уменьшается, что может вызвать сильный перегрев элемента и даже его сгорание.

Особенностью предлагаемого электронагревательного элемента является то, что он выполнен по длине из участков с различным сечением. Такое выполнение электронагревательного элемента позволяет в процессе нагрева переводить нагрузку с активного участка (с малым сечением) на участок с большим сечением (резервный) автоматически и без применения специальной схемы и дополнительной аппаратуры, только за счет внутренних свойств самого элемента.

Конструкция предлагаемого электронагревательного элемента схематически изобра>кена на чертеже.

Активный участок 1 в начале работы имеет наибольшее сопротивление. При повышении температуры за счет отрицательного температурного коэффициента сопротивления его сопротивление уменьшается и нагрузка переходит на участок 2 с большим сечением, а при повышении температуры на этом участке— переходит на следующий (3). Таких участков может быть несколько и переход от одного

10 участка к другому может быть плавным (в зависимости от назначения элемента) . В качестве электродов 4 и 5 служит металлическая оплетка, стальная лента или провод.

Предмет изобретения

Электр он а грев ательный элемент из токопроводящего материала с отрицательным температурным коэффициентом сопротивления, например резины, отличающийся тем, что, с

20 целью повышения надежности работы нагревателя при повышенных температурах, он выполнен по длине нз участков с различным сечением.

169709

Составитель А. С. Обух

Техред Ю. В. Баранов Корректор Ю. М. Федулова

Редактор Н. С. Коган

Типография, пр. Сапунова, 2

Заказ 851/16 Тираж 1625 Формат бум. 60X90 /з Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
