Устройство для пломбирования

Устройство для пломбирования

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам пломбирования, а именно к запорным устройствам для различных емкостей, помещений и складов. Цель изобретения - повышение надежности устройства, которая достигается тем, что обойма под пломбу выполнена в виде полого усеченного конусь 2 с центральным пазом 3 под запорный рычаг 6 и установлена на основании 1 между выпуклым изгибом 9 и выступами 4. 3 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л G 09 F 3/03

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

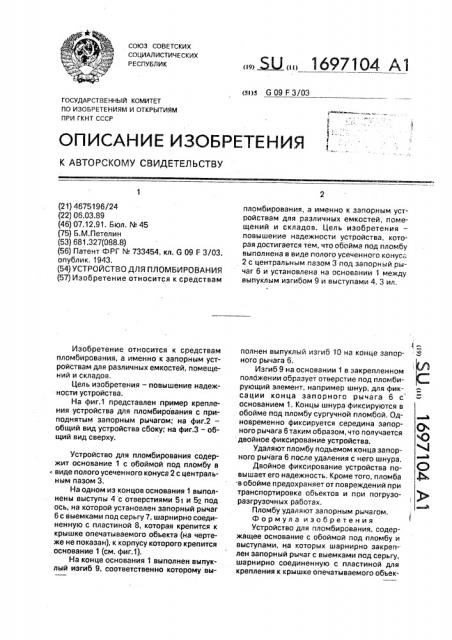

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4675196/24 (22) 06.03.89 (46) 07,12.91. Бюл. М 45 (75) Б.М.Петелин (53) 681.327(088.8) (56) Патент ФРГ hL 733454, кл. G 09 F 3/03, опублик, 1943. (54) УСТРОЙСТВО ДЛЯ ПЛОМБИРОВАНИЯ (57) Изобретение относится к средствам

Изобретение относится к средствам пломбирования, а именно к запорным устройствам для различных емкостей, помещений и складов.

Цель изобретения — повышение надежности устройства.

На фиг.1 представлен пример крепления устройства для пломбирования с при-. поднятым запорным рычагом; на фиг.2— общий вид устройства сбоку; на фиг.3 — общий вид сверху.

Устройство для пломбирования содержит основание 1 с обоймой под пломбу в

-. виде полого усеченного конуса 2 с центральным пазом 3.

На одном из концов основания 1 выполнены выступы 4 с отверстиями 51 и 5z под ось, на которой установлен запорный рычаг

6 с выемками под серьгу 7, шарнирно соединенную с пластиной 8, которая крепится к крышке опечатываемого объекта (на чертеже не показан), к корпусу которого крепится основание 1 (см. фиг.1).

На конце основания 1 выполнен выпуклый изгиб 9, соответственно которому вы„„Я „„1697194 А1 пломбирования, а именно к запорным устройствам для различных емкостей, помещений и складов. Цель изобретения— повышение надежности устройства, которая достигается тем, что обойма под пломбу выполнена в виде полого усеченного конуса

2 с центральным пазом 3 под запорный рычаг 6 и установлена на основании 1 между выпуклым изгибом 9 и выступами 4. 3 ил. полнен выпуклый изгиб 10 на конце запорного рычага 6.

Изгиб 9 на основании 1 в закрепленном полбжении образует отверстие под пломбирующий элемент, например шнур, для фиксации конца запорного рычага 6 с основанием 1. Концы шнура фиксируются в обойме под пломбу сургучной пломбой. Одновременно фиксируется середина запорного рычага 6 таким образом, что получается двойное фиксирование устройства.

Удаляют. пломбу подъемом конца запорного рычага 6 после удаления с него шнура.

Двойное фиксирование устройства повышает его надежность. Кроме того, пломба в обойме предохраняет от повреждений при транспортировке объектов и при погрузоразгрузочных работах.

Пломбу удаляют запорным рычагом.

Формула изобретения

Устройство для пломбирования, содержащее основание с обоймой под пломбу и выступами, на которых шарнирно закреплен запорный рычаг с выемками под серьгу, шарнирно соединенную с пластиной для крепления к крышке опечатываемого объек1697104

Составитель И.Загинайко

Техред М,Моргентал Корректор А,Осауленко

Редактор Б,Федотов

Зак.аз 4308 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, K-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 та, к корпусу которого прикреплено основание, на одном из концов основания выполнен выпуклый изгиб под пломбирующий элемент, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, в нем обойма под пломбу выполнена в виде полого усеченного конуса с центральным пазом под запорный рычаг и установлена на основании между выпуклым изгибом и высту5 пами.
