Устройство блокировки автоматической частотной разгрузки

Устройство блокировки автоматической частотной разгрузки

Иллюстрации

Показать все

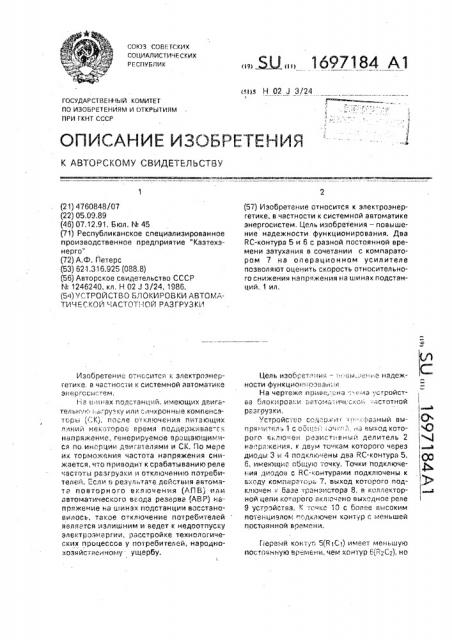

Реферат



Изобретение относится к электроэнергетике , в частности к системной автоматике энергосистем. Цепь изобретения - повышение надежности функционирования. Два RC-контура 5 и 6 с разной постоянной времени затухания в сочетании с компаратором 7 на операционном усилителе позволяют оценить скорость относительного снижения напряжения на шинах подстанций . 1 ил.

1697184

Блокировка надежно отстроена от излишнего срабатывания при снижении частоты в системе, так как скорость снижения напряжения вследствие дефицита мощности из-за оснащенности генераторов регуляторами возбуждения и устройствами форсировки существенно ниже.

Применение блокировок АЧР обеспечит предотвращение народнохозяйственного ущерба от перерывов электропитания производственных, хозяйственно-бытовых и сельских потребителей.

Составитель Г.Дамская

Техред М.Моргентал Корректор Э.Лончакова

Редактор T.Þð÷èêoBà

Заказ 4312 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 l3035, Москва, Ж-35, Раушская наб., 4/5

Производствен»о издательский комбинат "Патент", г,. Ужгород, ул.Гагарина, 101 подключен к точке 11 делителя напряжения с большим потенциалом.

В лсходном состоянии транзистор 8 закрыт положительным потенциалом выхода компаратора, реле 9 находится в отпущен- 5 ном состоянии. Размыкающие контакты реле 9, включенные в отключающую цепь АЧР, не препятствуют действию АЧР.

Если напряжение на делителе снижается быстрее, чем напряжение на первом кон- 10 туре в процессе свободного разряда, то диоды 3, 4 эакрыва;отся и через некоторый промежуток времени разность напряженилконтуров изменяет знак., в резул ьтате срабатываетт компаратор, открывается транэи- 15 стор и включает выходное реле, которое выводит АЧР из работы.

Подбором разности напряжений HG контурах, лх постоянных времени можно задать величину средней относительной ско- 20 рости за заданный промежуток времени, на которую реагирует устройство (уставку).

Для выбора уставок устройства производится опыт искусственного перерыва питания шин подстанции на время бестоковой 25 паузы АПВ {или ABP) с осциллографированием напряжения на шинах, По полученной осциллограмме определяется скорость относительного затухания напряжения, Формула изобретения

Устройство блокировки автоматической частотной разгрузки, содержащее блок измерения с входом для подкл,очения на напряжение сети, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности функционирования, блок измерения выполнен в виде двух

RC-контуров с общей точкой, подключенных через разделительные диоды к резистивному делителю выпрямленного напряжения сети, причем контур с меньшей постоянной времени подключен к точке с более низким потенциалом, те же точки контуров подключены к входу компаратора, выход которого подключен к исполнительному элементу, выход которого является выходом устройства.
