Реферат



Изобретение относится к электромашиностроению . Целью изобретения является упрощение изготовления и повышение эффективности охлаждения. Воздухоохладитель 5 электрической машины состоит из сребренных труб 7, навитых на каркас 6. Основание каркаса 6 примыкает к торцовым корпусным элементам 9 статоров 3 и 4 электрической машины, создавая уплотнение по воздуху. Отсутствие прот - :ек. воздуха обеспечивает -эффективную работу охладителей, 2 мл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э Н 02 К 9/18

Ф

ГОСУДАРСТВЕ ННЪ|Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2 ил, 4

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4750385/07 (22) 27.09.89 (46) 07.12.91. Бюл. f4 45 (71) Научно-исследовательский институт Saвода "Сибзлектротяжмаш" (72) Л.M. Черевацкий, В,К, Иванов, К.Н. Màñленников и И.А. Чжен (53) 621.313.713 (088.8) (56) Потехин К,Ф. и др. Проектирование и производство крупных .электрических машин, Зап;сиб, изд-во, 1973, с. 51-60. рис. 1. Каталог. фирмы EMA "Mtnelfrequenz

Umformer Турепгейе 0111".

„„5U 1697198 А1 (54) ЭЛЕКТРИЧЕСКАЯ МАШИНА (57) Изобретение относится к электромашиностроению. Целью изобретения является упрощение изготовления и повышение эффективности охлаждения. Боэдухоохладитель 5 электрической машины состоит из оребренных труб 7, навитых на каркас 6, Основание каркаса 6 примыкает к торцовым корпусным элементам 9 статоров 3 и 4 электрической машины, создавая уплотнение по воздуху. Отсутств |е прот.- .ек воздуха обеспечивает эльфе,<тивную работу охладителей, Изобретение относится к электромашиностроению и может быть использовано в электрических машинах, преимущественна

8 электромашинных преобразователях частоты.

Целью изобретения явлле Гся упрощение изготовления и повышение эффективности Охлаждения.

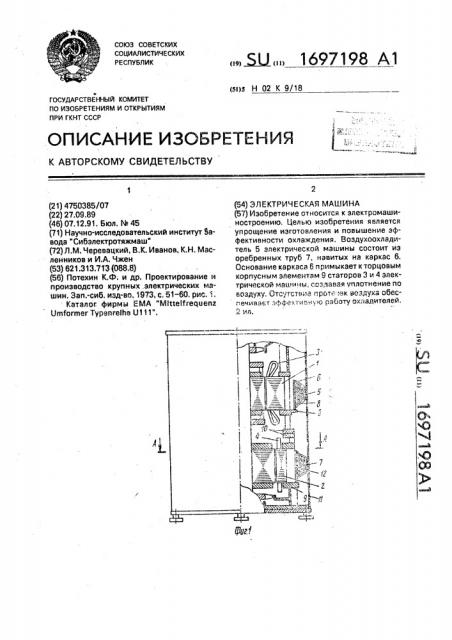

На фиг, 1 показана электрическая машина (электромашинный преобразователь частоты),. гродольный разрез, нв фиг. 2—

Оазрез А-А н8 фиг, 1.

Электрическая машина (электромашин;;ый преобразователь частоты) состоит из электродвигателя 1 и генератора 2. Элект., родвигатель 1 имеет статор 3, а генератор 2 статор 4. В оздухоохлВДитель 5 состоит из каркаса б и размещенных на нем оребренных руб 7, Каркас и трубы связаны между собой скобами 8, закрепленными к каркасу после намотки труб 7. Основание каркаса 6 .тРЛмЫКЗЕт К ТОРЦОВЫМ КОРПУСНЫМ ЭЛЕМЕНтам 9. Электродвигатель и генератор сочле:-яются между собой фланцами 10, По .- аружному контуру воздухоохладителей; установлен цилиндрический KGx

""îëãoHKè выполняется внахлест и затем

"роааривается прерывистым швом. На полученный таким образом x3pK3c 6 без зазора наматываются оребренные трубы 7, которые закрепляются к каркасу скобами 8, например, с помощью сварки. Изготовленный воздухоохладитель 5 снимается с оправки и при сборке электрической машины надева5 ется на статор с опорой основания каркаса

6 на торцовые корпусные элементы 9 с образованием уплотнения по сопрягаемым поверхностям. Такая компоновка позволяет свободно разворачивать воздухоохлади10 тель в тангенциальном направлении, что облегчает сборку водяных соединений, проходящих к воздухоохладителю. По наружному контуру воэдухоохладитель закрывается цилиндрическим кожухом 11 с

15 промежуточным упругим уплотняющим элементом 12, На работающей электрической машине воздух прогоняется вентиляторами через воэдухоохладители между оребренными

20 трубами 7, в которых циркулирует вода, При этом, ввиду отсутствия путей для протечек воздуха мимо охладителей, обеспечивается их максимальная эффективность.

25 Формула изобретения

Электрическая машина, содержащая статор с торцовыми корпусными элементами и охватывающим его кольцевым трубча30 тым воздухоохладителем, закрепленным на цилиндрическом каркасе и уплотненным относительно статора, отличающаяся тем, по, с целью у рощения изготовления и повышения эффективности охлаждения, 35 упомянутый каркас выполнен отпирающимся на торцовый корпусной элемент с обеспечением уплотнения.
