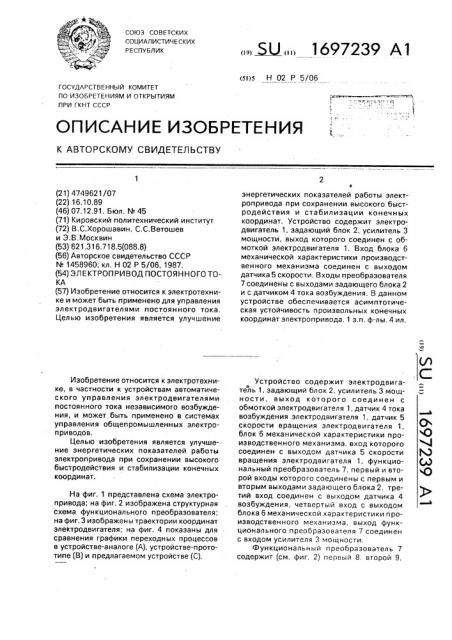

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4749621/07 (22) 16.10.89 (46) 07.12.91. Бюл. N. 45 (71) Кировский политехнический институт (72) В.С,Хорошавин, С.С.Ветошев и Э,В.Москвин (53) 621.316.718.5(088.8) (56) Авторское свидетельство СССР

N 1458960 кл. Н 02 Р5/06,,1987. (54) ЭЛЕКТРОПРИВОД ПОСТОЯННОГО ТОКА (57) Изобретение относится к электротехнике и может быть применено для управления электродвигателями постоянного тока.

Целью изобретения является улучшение

Изобретение относится к электротехнике, в частности к устройствам автоматического управления электродвигателями постоянного тока независимого возбуждения, и может быть применено в системах управления общепромышленных электроприводов, Целью изобретения является улучше-. ние энергетических показателей работы электропривода при сохранении высокого быстродействия и стабилизации конечных координат.

На фиг. 1 представлена схема электропривода; на фиг, 2 изображена структурная схема функционального преобразователя; на фиг. 3 изображены траектории координат электродвигателя; на фиг. 4 показаны для сравнения графики переходных процессов в устройстве-аналоге (А), устройстве-прототипе (В) и предлагаемом устройстве (С).

„„5U„„1697239 Al

4 энергетических показателей работы электропривода при сохранении высокого быстродействия и стабилизации конечных координат. Устройство содержит электродвигатель 1, задающий блок 2, усилитель 3 мощности, выход которого соединен с обмоткой электродвигателя 1. Вход блока 6 механической характеристики производственного механизма соединен с выходом датчика 5 скорости. Входы преобразователя

7 соединены с выходами задающего блока 2 и с датчиком 4 тока возбуждения. В данном устройстве обеспечивается асимптотическая устойчивость произвольных конечных координат электропривода. 1 з.п. ф-лы, 4 ил.

Устройство содержит электродвигатель 1, задающий блок 2, усилитель 3 мощности, выход которого соединен с обмоткой электродвигателя 1, датчик 4 тока возбуждения электродвигателя 1, датчик 5 скорости вращения электродвигателя 1, блок 6 механической характеристики производственного механизма, вход которого соединен с выходом датчика 5 скорости вращения электродвигателя 1, функциональный преобразователь 7, первый и второй входы которого соединены с первым и вторым выходами задающего блока 2, третий вход соединен с выходом датчика 4 возбуждения, четвертый вход с выходом блока 6 механической характеристики производственного механизма, выход функционального преобразователя 7 соединен с входом усилителя 3 мощности.

Функциональный преобразователь 7 содержит (см. фиг. 2) первый 8, второй 9, 1697239 третий 10, четвертый 11,.пятый 12, шестой

13 перемножители и суммирующий усилитель 14, выход которого соединен с выходом функционального преобразователя 7, а первый, второй, третий, четвертый, пятый входы суммирующего усилителя 14 соединены соответственно с выходами второго 9., третьего 10, пятого 12, шестого 13 перемножителей и третьим входом функционального преобразователя 7, первый вход ,функционального преобразователя 7 соединен с первым и вторым входами первогс

8 перемножителя и первым входом второго 9 перемножителя, второй вход которогс соединен с выходом первого 8 перемножителя и первым входом третьего 10 перемножителя, второй вход которого соединен с вторым входом функционального преобразователя 7, третий вход которого соединен с первым и вторым входами четвертого 11 перемножителя и первым входом пятого 12 перемножителя, второй вход которого соединен с выходом четвертого 11 перемножителя и первым входом шестого 13 перемножителя, второй вход которого соЕдинен с четвертым входом функционального преобразователя 7.

Электропривод работает следующим образом, Электродвигатель 1, управляемый по цепи возбуждения при постоянном напряжении якорной цепис учетом коэффициента усилителя 3 мощности, описывается системой линейных дифференциальных уравнений

dx> г

=,и (х1 ) + а 1 х1 х, + а1г xz

d хг

=аггхг+Ь U, (1) где Xt — угловая скорость вращения электродвигателя 1, Хг — ток обмотки возбуждения электродвигателя 1;

U — напряжение на входе усилителя 3 мощности; р (x1 ) — приведенный момент сопротивления производственного механизма р(х1) < 0; а», а1г, агг, Ь вЂ” постоянные коэффициенты, причем коэффициенты а», а1г, агг, Ь получаются следующим образом.

Для нахождения параметров уравнения б х1

Г(dt

=,и (х1 ) + а11 х1 х, + а1г хг, совместно решаются уравнения

d ю движения приводами — = Мэ — Мс, dt электрического баланса напряжения якорной цепи U> = КФ в+ 4 R электромагнитного момента двигателя яр=КФ4

5 связи магнитного потока возбуждения в линейной зоне кривой намагничивания

Ф= KMlb, где коэффициент KM определяют из номинальных данных.

В результате совместного решения пол10 учается уравнение ба К Км Оя Кг Кгм

dt JR JR

15 Ib й> — —

J кбторое с учетом введенных обозначений д 6

Х1= и, Хг = Ie аналогично уравнению для

d X1

20 с .Тогда коэффициенты уравнения для б х1 равны;

ККм Ия а1г—

Кгм

a»=—

JR ,и(х1 ) = —, где U — напряжение якорной цепи;

R — сопротивление якорной цепи;

i — момент инерции;

К вЂ” коэффициент, зависящий от конструктивных данных двигателя и равный

PN

2л а где Р— число пар полюсов;

N — число активных проводников обмоток якоря;

40 а — число пар параллельных ветвей обмотки якоря;

Ф вЂ” магнитный поток;

4 — ток обмотки возбуждения.

Коэффи циенты уравнения

45 d хг

dt

= агг хг + Ь U определяются из уравнения электрического баланса напряжений цепи возбуждения

50 иь =1ь Ць+1ь с ь выражаем отсюда

dlb, 1 1

Ub — 1Ь, dt TbRb Ть где Т, — электромагнитная постоянная времени обмотки возбуждения;

L — индуктивность обмотки возбуждения;

1697239

R — сопротивление цепи возбуждения, 4

С УЧЕТОМ ОбОЗНаЧЕНИй X2 = le, U = Оя определяем коэффициенты в уравнеd хг 5 нии

Ь=

1, 1

Tb Rb Tb

a22 = — —.

-Статической характеристикой электродвигателя 1 в координатах Х1, Х2 является 10 экстремальная линия S, показанная на фиг. 3, которая описывается уравнением

p(X1)+a«X1X г+а1г Х2=0, с экстремумом в точке Хэ с координатами а12, 2

X1ý —, Хгэ = -- -.

4ап,и а12

На управляющее воздействие U накладывается ограничение IU I «<<: U<. В данном устройстве уменьшаются энергетические затраты как в цепи возбуждения, так и в цепи якоря электродвигателя. Снижение энергетических затрат в цепи возбуждения обосновывается тем, что для электродвигателя постоянного тока, управляемого по цепи возбуждения, с математическим описанием (1) в задаче на минимум энергетических затрат по цепи возбуждения, который характеризуется минимумом квадрата тока возбуждения в интегральном критерии т

J =S X)dt min; о получается, что во всем пространстве координат существует множество особых уп- 35 равлений а11 an XI + 2а11Ха X> — ananXa и=

anb

40 (2)

Тогда как при решении задачи быстродействия только на одной особой траектории S1 (см, фиг. 3). Особое управление включается в оптимальную управляющую 45 последовательность только на одной особой траектории в задаче быстродействия, а в задаче на минимум ресурсов — во всем пространстве координат электродвигателя. При использовании данного электро- 50 привода уменьшаются энергетические затраты в цепи якоря электродвигателя.

Траектории движения электропривода, реализуемые данным устройством, принадлежат области с меньшим перере- 55 гулированием амплитуды тока якоря. Из уравнения электрического баланса напряжений для якорной цепи

0я=КФй) + I R с учетом связи магнитного потока Ф и тока возбуждения 4Ф = Км4 можно записать уравнение для тока якоря 1я

Us ККм Ib ш

1я

Учитывая ограничение на допустимый ток якоря 4,д„, из последнего у„авнения можно определить область допустимых значений тока возбуждения 4 и скорости в, при которых 1я < 4,доп

Ия — lя.доп

ККм о

Последнее неравенство в плоскости координат X1 = в, X2 = l выделяет область с допустимыми в и I8 для выполнения ограничений по 1я, которая лежит выше особой траектории S1 в задаче быстродействия (см. фиг, 3) при Is.yon, равном 2,5 от номинального тока якоря, а реализуемые данным устройством траектории принадлежат этой области.

Использование в электроприводе добавки к особому — a«a12X2z — 2а11Хгт i Х1т з 2 д12 Ь управлению (2) позволяет обеспечить стабилизацию произвольных конечных координат электродвигателя. Таким образом использование управления, реализуемого, функциональным и реобразователем 7, позволяет обеспечить асимптотическую устойчивость произвольных конечных координат электродвигателя.

Формула изобретения

1. Электропривод постоянного тока, содержащий электродвигатель, обмотка воз буждения которого подключена к усилителю мощности, датчик тока возбуждения и датчик скорости, выходы которых подключены соответственно к входу функционального преобразователя и к входу блока механической характеристики производственного механизма, выход блока механической характеристики производственного механизма соединен с входом функционалi ного преобразователя, задающий блок, о т л ич а ю шийся тем, что, с целью улучшения энергетических показателей работы электропривода при сохранении высокого быстродействия и стабилизации конечных координат электродвигателя, первый и второй входы функционального преобразователя соединены с первым и вторым выходами задающего блока, выход функционального преобразователя соединен с входом усилителя мощности непосредственно, а функциональный

1697239

312 О юг. 1 преобразователь реализует функциональную зависимость где X>, Xz — соответственно угловая скорость вращения и ток возбуждения электродвигателя; а11, а12, а22, Ь вЂ” постоянные коэффици- 10 енты, зависящие от конкретного типа электродвигателя;

Х1т, X2r — конечные координаты электродвигателя; р(Х ) —;à 15 производственного механизма;

Π— выходной сигнал функционального преобразователя.

2, Электропривод по и, 1, о т л и ч à юшийся тем, что функциональный пре- 20 образователь содержит первый, второй, третий, четвертый, пятый, шестой перемножители и суммирующий усилитель, выход которого соединен с выходом функционального преобразователя. а первый, второй, третий, четвертый, пятый входы суммирующего усилителя соединены соответственно с выходами второго, третьего, пятого, шестого перемножителей и третьим входом функционального преобразователя, первый вход функционального преобразователя соединен с первым и вторым входами первого перемножителя и первым входом второго перемножителя, второй вход которого соединен с выходом первого перемножителя и первым входом третьего перемножителя, второй вход которого соединен с вторым входом функционального преобразователя, третий вход которого соединен с первым и вторым входами четвертого перемножителя и первым входом пятого перемножителя„второй вход которого соединен с выходом четвертого перемножителя и первым входом шестого перемножителя, второй вход которого соединен четвертым входом функционального преобразователя.

1697239
