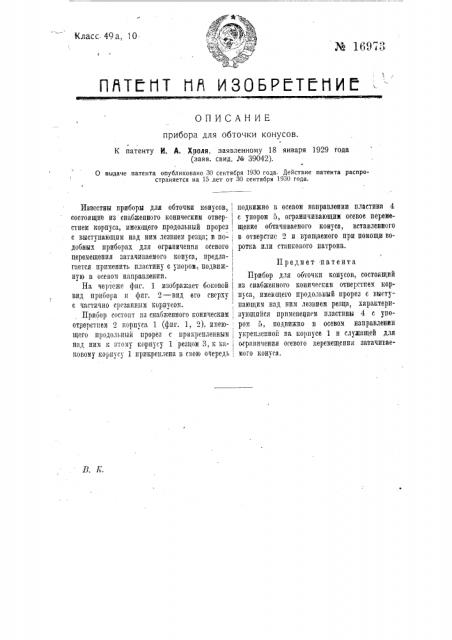

ОПИСАНИЕ прибора для обточки конусов.

К патенту И. А. Хролн, заявленному 18 января 1929 года (заяв. свид. Л1> 39042).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.

Известны приборы для обточки конусов, состоящне из снабженного коническим отверстием корпуса, имеющего продольный прорез с выступающим над ним лезвием резца; в подобных приборах для ограничения осевого перемешения затачиваемого конуса, предлагается применить пластину с упором, подвижную в осевом направлении.

На чертеже фпг. 1 изображает боковой вид прибора и фаг. 2 — вид его сверху с частично срезанным корпусом.

Прибор состоит нз снабженного коническим отверстием 2 корпуса 1 (фпг. 1, 2). имеющего продольный прорез с прикрепленным над ним к етому корпусу 1 резцом 3, к каковому корпусу 1 прикреплена в свою очередь подвижно в осевом направлении пластина 4 с упором 5, ограничивающим осевое переме щение обтачиваемого конуса, вставленного в отверстие 2 и вращаемого при помощи во, ротка или станкового патрона.

1

Предмет -патента

Прибор для ооточкн конусов, состоящий из снаб>женного коническим отверстгем корпуса, пмек>щего продол1вый прорез с высту, пающим над ннм лезвием резца, характери,зующийся применен ем пластины 4 с упором 5, подвижно в осевом направлении

j укрепленной ва корпусе 1 и служащей для

) аграннчения осевого перемещения затачивае мого конуса.
