Шина д. и. черкес-заде для скелетного вытяжения плюсневых костей и фаланг пальцев стопы

Шина д. и. черкес-заде для скелетного вытяжения плюсневых костей и фаланг пальцев стопы

Иллюстрации

Показать все

Реферат

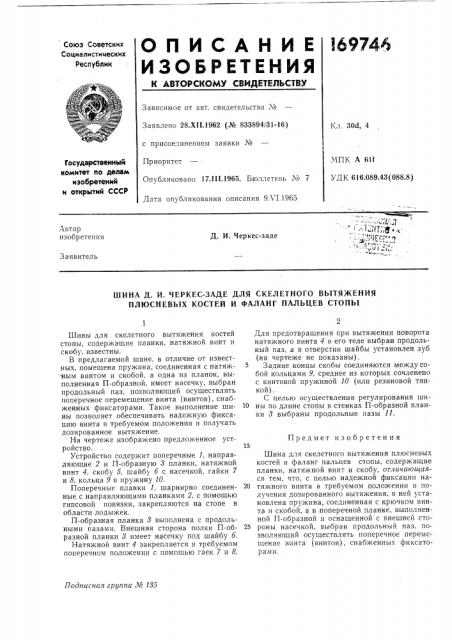

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 28.Х11.1962 (¹ 833894/31-16) с присоединением заявки №

Приоритет

Опубликовано 17. ill.1965. Бюллетень ¹ 7

Кл. 30d, 4

МПК А 61f

УД К 616.089.43 (088.8) Государственный комитет по делам изобретений и открытий СССР

Дата опубликования описания 9Х1.1965

Автор изобретения

Д. И. Черкес-заде

Заявитель

ШИНА Д. И. ЧЕРКЕС-ЗАДЕ ДЛЯ СКЕЛЕТНОГО ВЬ1ТЯ)КЕНИЯ

ПЛЮСНЕВЪ|Х КОСТЕИ И ФАЛАНГ ПАЛЬЦЕВ СТОПЫ

Предмет изобретения

Подписная группа ¹ 135

Шины для скелетного вытяжения костей стопы, содержащие планки, натяжной винт и скобу, известны.

В предлагаемой шине, в отличие от известных, помещена пружина, соединенная с натяж -ным винтом и скобой, а одна из планок, выполненная П-образной, имеет насечку, выбран продольный паз, позволяющий осуществлять поперечное перемещение винта (винтов), снабженных фиксаторами. Такое выполнение шины позволяет обеспечивать надежную фиксацию винта в требуемом положении и получать дозированное вытяжение.

На чертеже изображено предложенное устройство.

Устройство содержит поперечные 1, направляющие 2 и П-образную 3 планки, натяжной винт 4, скобу 5, шайбу б с насечкой, гайки 7 и 8, кольца 9 и пружину 10.

Поперечные планки 1, шарнирно соединенные с направляющими планками 2, с помощью гипсовой повязки, закрепляются на стопе в обл асти лодыжек.

П-образная планка 3 выполнена с продольными пазами. Внешняя сторона полки П-образной планки 3 имеет насечку под шайбу б.

Натяжной винт 4 закрепляется в требуемом поперечном положении с помощью гаек 7 и 8.

Для предотвращения при вытяжении поворота натяжного винта 4 в его теле выбран продольный паз, а в отверстии шайбы установлен зуб (на чертеже не показаны).

Задние концы скобы соединяются между собой кольцами 9, среднее из которых сочленено с винтовой пружиной 10 (или резиновой тянкой) .

С целью осуществления регулирования ши10 ны по длине стопы в стенках П-образной планки 3 выбраны продольные пазы 11.

Шина для скелетного вытяжения плюсневых костей и фаланг пальцев стопы, содержащие планки, натяжной винт и скобу, отличающаяся тем, что, с целью надежной фиксации на20 тяжного винта в требуемом положении и получения дозированного вытяжения, в ней установлена пружина, соединенная с крючком винта и скобой, а в поперечной планке, выполненной П-образной и оснащенной с внешней сто25 роны насечкой, выбран продольный паз, позволяющий осуществлять поперечное перемещение винта (винтов), снабженных фиксаторами.

169746

Составитель В. Делов

Техред Ю. В. Баранов

Корректор О. И. Попова

Редактор А. И Байнова

Типография, пр. Сапунова, 2

Заказ 1067,8 Тираж 425 Формат бум. 60X90 /s Объем О,!6 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Il llr(), пр. Серо,а, д. 4
