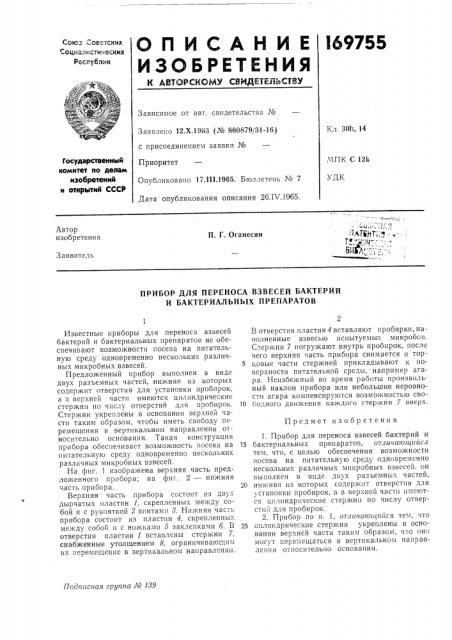

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ! 69755
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 30h, 14
Заявлено 12.Х.1963 (Л 860879/31-16) с присоединением заявки №
Приоритет
Государственный комитет ло делам изобретений и открытий СССР
МПК С 12k
УДК
Опубликовано 17.111.1965. Бюллетеш. ¹ 7
Дата опубликования описания 26.IV.1965.
Автор изобретения
П. Г. Оганесян
Заявитель
ПРИБОР ДЛЯ ПЕРЕНОСА ВЗВЕСЕЙ БАКТЕРИИ
И БАКТЕРИАЛЬНЫХ ПРЕПАРАТОВ
В отверстия пластин 4 вставляют пробирки, наполненные взвесыо испытуемых микробов.
Стержни 7 погружают внутрь пробцрок, после чего верхняя часть прибора снимается н тор5 цовые части стержней прикладывают к поверхности питательной среды, например агара. Неизбежный во время работы произвольный наклон прибора или небольшие неровности агара компенсируются возможностью сво1О бодного двихкения каждого стержня 7 вверх.
l. Прибор для переноса взвесей бактерий и
15 бактериальных препаратов, отличаю циися тем, что, с целью обеспечения возможности посева на питательную среду одновременно нескольких различных микробных взвесей, он выполнен в виде дьух разъемных частей, 2G нижняя из которых содержит отверстия для
iстановки пробирок, а в вер. ней части Ilìãþòся цилиндрические стержни по числу отверстн:- :, для пробирок.
2. Прибор по п. 1, от гика(огиийся тем, что
25 цилиндрические стержни укреплены в основании верхней части таким образом, что они могут перемещаться в вертикальном направлении относительно основания.
Подггисиая группа JH 189
Известные приборы для переноса взвесей бактерий и бактериальных препаратов не обеспечивают Возможности посева на питательную среду одновременно нескольких различныv микробных взвесей.
Предложенный прибор выполнен в виде двух разъемных частей, нихкняя из которых содержит отверстия для установки пробирок, а в верхней части имеются цилиндрические стержни по числу отверстий для пробирок.
Стержни укреплены в основании верхней части таким образом, чтобы иметь свободу перемещения в вертикальном направлении относительно основания. Такая конструкция прибора обеспечивает возможность посева на питательную среду одновременно нескольких различных микробных взвесей.
На фиг. 1 изображена верхняя часть предложенногG прибора; на фиг, 2 — нижняя часть прибора.
Верхняя часть прибора состоит из двух дырчатых пластин 1, скрепленных между собой и с рукояткой 2 винтами 8. Них няя часть прибора состоит из пластин 4, скрепленных между собой и с ножками 5 заклепками б. В отверстия пластин 1 вставлены стержни 7, снабженные утолщением 8, ограничивающи. .г их перемещение в вертикальном направлении.
Предмет изобретения
369755
@иг 1
Составитель Н. Б. Эскин
Техред Ю. В. Баранов Корректор Ю. М. Федулова
Редкатор Н. С. Коган
Типография, пр. Сапунова, 2
Заказ 851/18 Тираж 450 Формат бум. 60X90 /s Объем 0,13 изд. л. Цена 5 коп.
