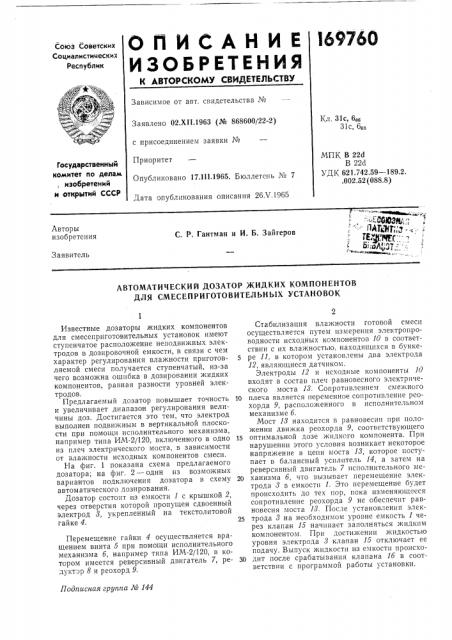

О Й И С А Н И Е f69760

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ме

Кл. 31с, 6 6

31с, 6

Заявлено 02.XI!.1963 (М 868600/22-2) с присоединением заявки Хо

Приоритет

МПК В 22d

В 22d

УДК 621.742.59 — 189.2..002.52 (088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 17.111.1965. Бюллетень Ne 7

Дата опубликования описания 26Л .1965

Авторы изобретения

С. P. Гантман и И. Б. Зайгеров

Заявитель

АВТОМАТИЧЕСКИЙ ДОЗАТОР ЖИДКИХ КОМПОНЕНТОВ

ДЛЯ СМЕСЕПРИГОТОВИТЕЛЬНЫХ УСТАНОВОК

Подписная группа JV- 144

Известные дозаторы жидких компонентов для смесеприготовительных установок имеют ступенчатое расположение неподвижных электродов в дозировочной емкости, в связи с чем характер регулирования влажности приготов- 5 ляемой смеси получается ступенчатый, из-за чего возможна ошибка в дозировании жидких компонентов, равная разности уровней электродов.

Предлагаемый дозатор повышает точность 10 и увеличивает диапазон регулирования величины доз. Достигается это тем, что электрод выполнен подвижным в вертикальной плоскости при помощи исполнительного механизма, например типа ИМ-2/120, включенного в одно 15 из плеч электрического моста, в зависимости от влажности исходных компонентов смеси.

На фиг. 1 показана схема предлагаемого дозатора; на фиг. 2 — один из возможных вариантов подключения дозатора в схему 20 автоматического дозирования.

Дозатор состоит из емкости 1 с крышкой 2, через отверстия которой пропущен сдвоенный электрод 3, укрепленный на текстолитовой гайке 4. 25

Перемещение гайки 4 осуществляется вращением винта 5 при помощи исполнительного механизма б, например типа ИМ-2/120, в котором имеется реверсивный двигатель 7, ре- 30 дуктор 8 и реохорд 9.

Стабилизация влажности готовой смеси осуществляется путем измерения электропроводности исходных компонентов 10 в соответствии с их влажностью, находящихся в бункере 11, в котором установлены два электрода

12, являющиеся датчиком.

Электроды 12 и исходные компоненты 10 входят в состав плеч равновесного электрического моста 13. Сопротивлением смежного плеча является переменное сопротивление реохорда 9, расположенного в исполнительном механизме б.

Мост 13 находится в равновесии при положении движка реохорда 9, соответствующего оптимальной дозе жидкого компонента. При нарушении этого условия возникает некоторое напряжение в цепи моста 13, которое поступает в балансный усилитель 14, а затем на реверсивный двигатель 7 исполнительного механизма б, что вызывает перемещение электрода 3 в емкости 1. Это перемещение будет происходить до тех пор, пока изменяющееся сопротивление реохорда 9 не обеспечит равновесия моста 13. После установления электрода 3 на необходимом уровне емкость 1 через клапан 15 начинает заполняться жидким компонентом. При достижении жидкостью уровня электрода 3 клапан 15 отключает ее подачу. Выпуск жидкости из емкости происходит после срабатывания клапана 1б в соответствии с программой работы установки. с

11редмет изооретейня

Составитель 3. Тюрина

Редактор А. И. Байнова

Техред Ю. В. Баранов Корректор 0. Б. Тюрина

Заказ )068/11 Тпрагк 1125 Формат бум. 60Х90 /в Обьем 0,16 изд. л. Цена 5 коп, ЦНИИПИ Государственного комитета о делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Автоматический дозатор жидких компонентов для смесеприготовптельных установок, состоящий из дозировочной емкости с электродом и автоматического влагомера, включенных в различные плечи электрического моста, отличаюьцийся тем, что, с целью повышения точности и увеличения диапазона регjtëèðá вания величины доз, электрод выполнен подвижным в вертикальной плоскости при помощи исполнительного механизма, например,ти5 па ИМ-2/120, включенного в одно из плеч электрического моста, в зависимости от влажности исходных компонентов смеси.
