Реферат



Изобретение относится к ультразвуковой медицинской технике и может быть использовано для индивидуальной ингаляции в целях лечения и профилактики заболеваний . Целью изобретения является экономия лекарственного вещества и удобство пользования . Для этого в ультразвуковом ингаляторе , содержащем корпус с размещенными в нем излучателем, генератором , емкостью с согласующей жидкостью и емкостью для распыления лекарственного раствора, а также дозатор и мундштук для дыхания, дозатор выполнен в виде упругой емкости, подвижной стенки и кнопочного выключателя, причем упругая емкость соединена трубкой с емкостью для распыления лекарственного раствора, а под крышкой ингалятора с закрепленным на ней мундштуком установлена блокировка. 2 ил.

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (зппп А 61 M 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

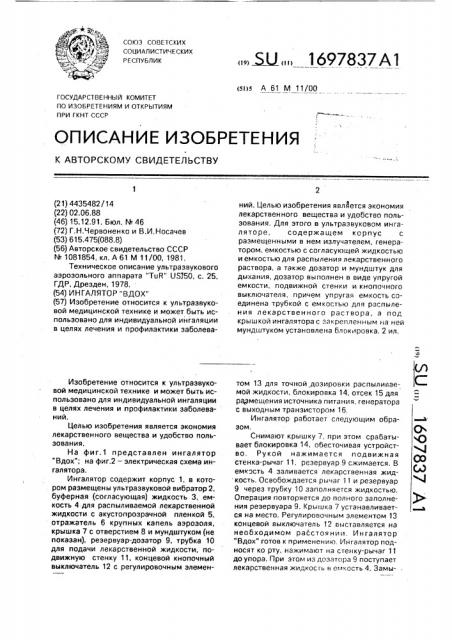

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4435482/14 (22) 02.06.88 (46) 15.12.91. Бюл. N 46 (72) Г,Н.Червоненко и В.И,Носачев (53) 615,475(088.8) (56) Авторское свидетельство СССР

М 1081854, кл. А 61 М 11/00, 1981.

Техническое описание ультразвукового аэрозольного аппарата "TuR" US)50, с. 25, ГДР, Дрезден, 1978.(54) ИНГАЛЯТОР "ВДОХ" (57) Изобретение относится к ультразвуковой медицинской технике и может быть использовано для индивидуальной ингаляции в целях лечения и профилактики заболеваИзобретение относится к ультразвуковой медицинской технике и может быть использовано для индивидуальной ингаляции в целях лечения и профилактики заболеваний.

Целью изобретения является экономия лекарственного вещества и удобство пользования.

На фиг,1 представлен ингалятор

"Вдох"; на фиг.2 — электрическая схема ингалятора.

Ингалятор содержит корпус 1, в котором размещены ультразвуковой вибратор 2, буферная (согласующая) жидкость 3, емкость 4 для распыливаемой лекарственной жидкости с акустопрозрачной пленкой 5, отражатель 6 крупных капель аэрозоля, крышка 7 с отверстием 8 и мундштуком (не показан), резервуар-дозатор 9, трубка 10 для подачи лекарственной жидкости, подвижную стенку 11, концевой кнопочный выключатель 12 с регулировочным элемен„„5UÄÄ 1697837А1 ний. Целью изобретения является экономия лекарственного вещества и удобство пользования. Для этого в ультразвуковом ингаляторе, содержащем корпус с размещенными в нем излучателем, генератором, емкостью с согласующей жидкостью и емкостью для распыления лекарственного раствора, а также дозатор и мундштук для дыхания, дозатор выполнен в виде упругой емкости, подвижной стенки и кнопочного выключателя, причем упругая емкость соединена трубкой с емкостью для распыления лекарственного раствора, а под крышкой ингалятора с закрепленным на ней мундштуком установлена блокировка, 2 ил. том 13 для точной дозировки распылиьаемой жидкости, блокировка 14, отсек 15 для размещения источника питания, генератора с выходным транзистором 16.

Ингалятор работает следующим образом.

Снимают крышку 7, при этом срабатывает блокировка 14, обесточивая устройство. Рукой нажимается подвижная стенка-рычаг 11, резервуар 9 сжимается, В емкость 4 заливается лекарственная жид кость, Освобождается рычаг 11 и резервуар

9 через трубку 10 заполняется жидкостью.

Операция повторяется до полного заполнения резервуара 9. Крышка 7 устанавливается на место. Регулировочным элементом 13 концевой выключатель 12 выставляется на необходимом расстоянии. Ингалятор

"Вдох" готов к применению. Ингалятор подносят ко рту, нажимают на стенку-рычаг 11 до упора. При этом из дазатора 9 поступает лекарственная жидкость в емкость 4. Замы1697837

Составитель IO. Ильиных

Редактор В. Трубченко Техред M.Mîðãeíòàë Корректор Н. Король

Заказ 4345 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, М()сква, К-35, Раушская наб., 4/5

Производственно-и:дмельский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 каемый кнопочный концевой выключатель

12 включает генератор и ультразвуковой вибратор 2. Образуемая аэрозоль при вдохе поступает в дыхательные пути. После вдоха рычаг 11 отпускается, генератор от- 5 ключается, а лекарство возвращается в дозатор 9.

Формула изобретения

Ингалятор, содержащий корпус с

Крышкой и размещенные в корпусе фокуси- 10 ующий излучатель ультразвука и генера-. ор, над которыми установлена емкость с огласующей жидкостью и емкостью для распыления лекарственного раствора, дозатор и мундштук с отверстием для дыхания, отличающийся тем, что, с целью экономии лекарственного вещества и удобства пользования, дозатор выполнен в виде упругой емкости, подвижной стЕнки, контактирующей с упругой емкостью корпуса и кнопочного выключателя, причем упругая емкость соединена трубкой с емкостью для распыления лекарственного раствора, а под крышкой корпуса с закрепленным на нем мундштуком установлены элементы блокировки.
