Реферат



Изобретение относится к способам удаления фотополимерного слоя с металлической подложки и может быть использовано в полиграфической промышленности и металлургии , в частности для извлечения металла из фотополимерных печатных форм. Целью изобретения является повышение эффективности при удалении фотополимерного слоя на основе ацетосукцината целлюлозы Через металлическую подложку пропускают импульс электрического тока длительностью 1-2 с с амплитудой, достаточной для газовыделения на границе слой полимера с поверхностью металла. Например, через подложку из стали пропускают импульс тока плотностью 10 А/смг. При этом происходит растрескивание слоя фотополимера , отделение и выброс многочисленных осколков в противоположную сторону от поверхности металла 1 з.п. ф-лы.

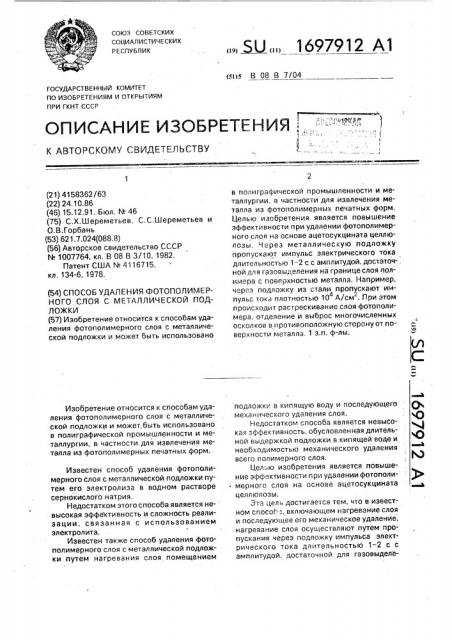

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,, Ж„„1697912 А1 (51)5 В 08 В 7/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

О ИСАНИЕ ИЗОБРЕТЕНИЯ; "- """ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в (54) СПОСОБ УДАЛЕНИЯ ФОТОПОЛИМЕРНОГО СЛОЯ С МЕТАЛЛИЧЕСКОЙ ПОДЛОЖКИ (57) Изобретение относится к способам удаления фотополимерного слоя с металлической подложки и может быть использовано

Изобретение относится к способам удаления фотополимерного слоя с металлической подложки и может. быть использовано в полиграфической промышленности и металлургии, в частности для извлечения металла из фотополимерных печатных форм. (21) 4158362/63 (22) 24.10.86 (46) 15.12.91, Бюл. ¹ 46 (75) С,Х,Шереметьев, С.С.Шереметьев и

О.В.Горбань (53) 621.7,024(088.8) (56) Авторское свидетельство СССР № 1007764, кл. В 08 В 3/10, 1982.

Патент США ¹ 4116715, кл. 134-6, 1978, Известен способ удаления фотополимерного слоя с металлической подложки путем его электролиза в водном растворе сернокислого натрия.

Недостатком этого способа является невысокая эффективность и сложность реализации; связанная с использованием электролита.

Известен также способ удаления фотополимерного слоя с металлической подложки путем нагревания слоя помещением в полиграфической промышленности и металлургии, в частности для извлечения металла из фотополимерных печатных форм.

Целью изобретения является повышение эффективности при удалении фотополимерного слоя на основе ацетосукцината целлюлозы. Через металлическую подложку пропускают импульс электрического тока длительностью 1 — 2 с с амплитудой, достаточ-. ной для газовыделения на границе слоя полимера с поверхностью металла. Например, через подложку из стали пропускают импульс тока плотностью 10 А/см . При этом происходит растрескивание слоя фотополимера, отделение и выброс многочисленных оскол ков в и ротивоположную сторону от поверхности металла. 1 з.п, ф-лы. и подложки в кипящую воду и последующего О, механического удаления слоя. О

Недостатком способа является невысокая эффективность, обусловленная длительной выдержкой подложки в кипящей воде и необходимостью механического удаления юовоЪ всего полимерного слоя., Ю

Целью изобретения является повышение вффекти внести при удалении фотопови° мерного слоя на основе ацетосукцината д целл юл азы.

Зта цель достигается тем, что в известном способ, включающем нагревание слоя и последующее его механическое удаление, нагревание слоя осуществляют путем пропускания через подложку импульса электрического тока длительностью 1-2 с с амплитудой, достаточной для газовыделе1697912 их месте островки золы впоследствии при необходимости могут быть легко удалены механическим путем. Получают рекуперированный стальной скрап, освобожденный от слоя полимера. В качестве отходов получают остатки полимерного материала в виде бесформенных осколков, общая масса которых составляет около 70-807, от первоначальной массы слоя, а также твердые продукты сгорания в виде золы и ококсовавшихся мелких частиц полимеров, и газообразные продукты сгорания, в состав которых входит углекислый гаэ и пары воды.

Составитель А.Ожередов

Техред М.Моргентал Корректор О.Кундрик

Редактор О.Спесивых

Заказ 4349 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101 ния на границе слоя полимера с поверхностью металла. В случае удаления фотополимерного слоя с подложки из стали через подложку пропускают импульс тока плотностью 10 А/см, 5

Пример. Пластину металлополимерного компоэитного материала "Целлофот" размерами 0,42х0,60 м, предназначенную для изготовления типографской печатной формы и состоящую из слоя стали марки 08 10 кп толщиной 0,25 мм и слоя фотополимера толщиной 700 мкм на основе ацетосукцината целлюлозы, устанавливают вертикально и стороны ее размером 0,42 м подключают при помощи соответствующего размера за- 15 жимов и токоподводов к трансформатору для точечной электросварки, после чего через слой металла пропускают импульс тока силой 10000 А (плотность тока 10 А/см ) и продолжительностью 1 — 2 с, При этом про- 20 исходит растрескивание слоя фотополимера в первые мгновения от момента включения тока, после чего самопроизвольное отделение и выброс многочисленных осколков в противоположную сторону от по- 25 верхности металла. Поверхность осколков, подвергнувшаяся воздействию джоулева тепла, несет на себе следы незначительного обугливания, Малочисленные остатки полимерного слоя, не отделившиеся самопро- 30 извольно от металла, сгорают до полностью обугленного состояния, а появившиеся на

Формула изобретения

1. Способ удаления фотополимерного слоя с металлической подложки, включающий нагревание слоя и последующее его механическое удаление, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности при удалении фотополимерного слоя на основе ацетосукцината целлюлозы, нагревание слоя осуществляют пропусканием через подложку импульса электрического тока длительностью 1 — 2 с с амплитудой, достаточной для газовыделения на границе слоя полимера с поверхностью металла.

2. Способ по п. 1, о т л и ч а ю.шийся тем, что, с целью удаления фотополимерного слоя с подложки из стали, через подложк пропускают импульс тока плотностью 10

А/см .
