Устройство для доводки

Устройство для доводки

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано в машиностроении , электронной промышленности, оптике для обработки пластин из твердых хрупких материалов, например из стекла, керамики, кристаллов. Цель изобретения - повышение качества обработки деталей путем уменьшения неплоскостности за счет избирательной обработки наиболее выступающих участков детали. Устройство содержит станину, е которой установлен привод носителя абразива, выполненного в виде бесконечной ленты. Держатель детали закреплен на координатном столе, имеет углубление , повторяющее по Форме деталь, и размещен под верхней аетвью. С другой стороны верхней ветви носителя абразива над деталью установлен прижимающий элемент , закрепленный в обойме, которая соединена с механизмом прижима, выполненным в виде пневмоцилиндра, и датчиком перемещения . Механизм прижима и датчик перемещения х естко закреплены на кронштейне станины. Прижимающий элемент выполнен из упругого материала, резины, пластмассы, имеет форму тела качения. Внутренняя часть обоймы повторяет по форме прижимающий элемент, а в зазор ме. кимм предусмотрена подача под давлением f,j3S или жидкости. 1 з.п. ф-лы, 4 ил.

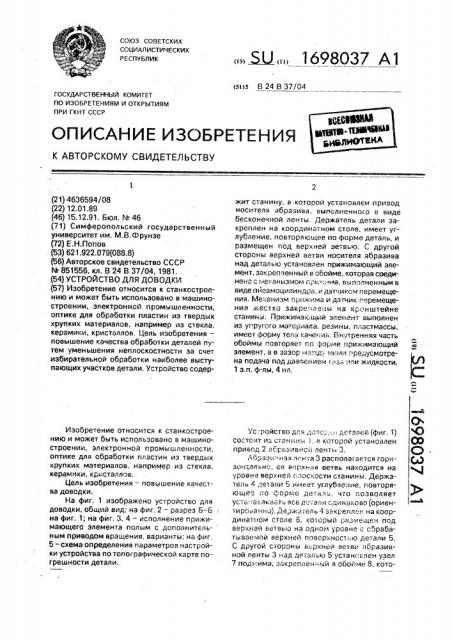

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 24 В 37/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4636594/08 (22) 12.01.89 (46) 15.12.91. Бюл. N 46 (71) Симферопольский государственный университет им. M.8.Ôðóíýå (72) Е,Н.Попов (53) 621.922.079(088.8) (56) Авторское свидетельство СССР

hh 851556. кл. В 24 В 37/04, 1981, (54) УСТРОЙСТВО ДЛЯ ДОВОДКИ (57) Изобретение относится к станкостроению и может быть использовано в машиностроении, электронной промышленности, оптике для обработки пластин из твердых хрупких материалов, например из стекла, керамики, кристаллов. Цель изобретения— повышение качества обработки деталей путем уменьшения неплоскостности за счет избирательной обработки наиболее выступающих участков детали. Устройство содерИзобретение относится к станкостроению и может быть использовано з машиностроении, электронной промышленности, оптике для обработки пластин из твердых хрупких материалов, например из стекла, керамики, кристаллов.

Цель изобретения — повышение качества доводки.

На фиг. 1 изображено устройство для доводки, общий вид; на фиг. 2 — разрез Б-Б, на фиг. 1; на фиг, 3, 4 — исполнение прижимающего элемента полым с дополнительным приводом вращения, варианты; на фиг.

5- схема определения па ра метров настройки устройства по топографической карте погрешности детали.

„„Я2„„1698037 А1 жит станину. в которой установлен привод носителя абразива, выполненного в виде бесконечной ленты. Держатель детали закреплен на координатном столе, имеет углубление, повторяющее по форме деталь, и размещен под верхней ветвью. С другой стороны верхней ветви носителя абразива над детал ью уста новл ен прижимающий элемент, закрепленный в обойме, которая соединена с механизмом при .с..ма, выполненным в виде пнезмоцилиндра, и датчиком перемещения. Механизм прижима и датчик перемещения жестко закреплень ча кронштейне станины. Прижимагощий элемент выполнен из упp/(oÃÎ материала, резины, пластмассы, имеег форму тела качения. Внутренняя часть обоймы повторяет по форме прижимающий элемент, а в зазор мах;ду ними предусмотрена подача под давлением таз-:или жидкости.

1 з.п. ф-лы, 4 ил. с гройство для довс,.";:, -.. деталбй (фиг. 1) состсит из станины, з котором установлен привод 2 абразивной ленты 3.

Абрази н эя л -:нта 3 располагается горизон-,ально, ее верхняя ветвь находится на уровне верхней г:лоскости станины. Держатель 4 детали 5 имеет углубле;- ие, повторяющее,о форме деталь, что позволяет уста:. а::.лизать все детали одинаково (ориентироанно). Дезжатель4 закреглен на координатном столе б, который размещен под верхней ветвью на одном уровне с сбрабатызаемой верхней поверхностью детали 5.

С другой стороны верхней ветви абразивной ленты 3 над деталью 5 устан .ален узел

7 под>.:има, 3GKp8r1f ен:--ый R ооойме 8, KoTQ

1б9803? других участках детали эффективность обработки будет меньше, чем в зоне действия узла поджима.

При перемещении абразивной ленты 3 за счет сил трения происходит вращение 5 прижимающего элемента узла 7 поджима вокруг оси 20. Регулируя давление среды в полости прижимающего элемента, соединенной через осевое отверстие 21 и уплотнительное устройство 22 с источником 10 регулируемого давления, можно регулировать жесткость прижимающего элемента.

Для согласования скорости перемещения абразивной ленты и прижимающего элемента его принудительно вращают двигате- 15

-лем 24 через зубчатую передачу 23. Этим .обеспечивается симметричность эпюры распределения рабочего давления на деталь и разгружается абразивная лента.

На участке, где уровень поверхности де- 20 тали выше некоторого допустимого уровня, создается необходимое усилие прижима, т.е. обработка ведется с учетом индивидуальных особенностей погрешности формы детали; 25

Таким образом, стабилизируется распределение рабочего давления на деталь, уменьшается нагрузка на носитель абразива и потери на трение.

Устройство позволяет повысить качество обработки, исправлять брак по неплоскостности, благодаря чему повышается коэффициент выхода годных деталей.

Формула изобретения

1. Устройство для доводки, выполнен ное в виде установленного с возможностью перемещения держателя обрабатываемого изделия и соединенного с пневмосистемой элемента узла поджима абразивной ленты к изделию, о т л и ч а ю щ е е с я тем, что, с целью повышения качества доводки, элемент узла поджима выполнен из упругого материала, полым и установлен с возможностью вращения вокруг оси, перпендикулярной направлению перемещения абразивной ленты, при этом держатель изделия установлен с возможностью перемещения в двух взаимно перпендикулярных направлениях.

2. Устройство пои. 1, отл и ч а ю щеес я тем, что оно снабжено приводом вращения элемента узла поджима.

1698037

1б98037

0ЙУ0090 сиз

Рога

Составитель B.Саляев

Редактор Н.Сильнягина Техред M.Моргентал Корректор О,Кравцова

Заказ 4355 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина. 101
