Патент 169806

Машина для измерения площади сырых шкур



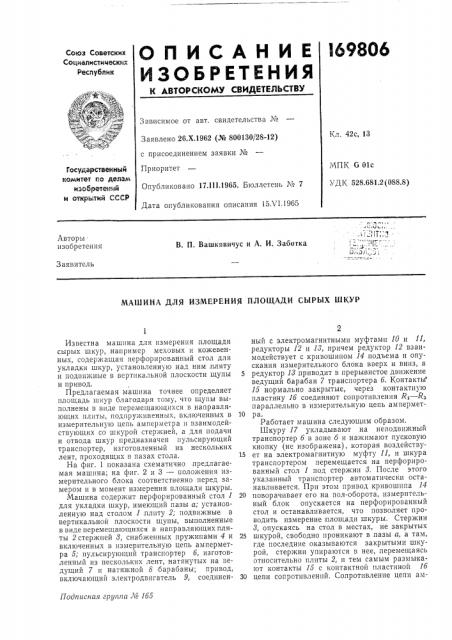

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социелистических

Республик

Зависимое от авт. свидетельства №

Кл. 42с, 13

Заявлено 26.Х.1962 (№ 800130/28-12) с присоединением заявки №

Приоритет

Опубликовано 17.111.1965. Бюллетень ¹ 7

Дата опубликования описания 15Х1.1965

МПК С Olc

УДК 528.681.2(088.8) Государственный комитет ло деГим и зоб ъетений и открь тий СССР

Авторы изобретения

В. П. Вашкявичус и А. И. Заботка

Заявитель

МАШИНА ДЛЯ ИЗМЕРЕНИЯ ПЛОЩАДИ СЫРЫХ ШКУР

Подписная группа ¹ 165

Известна машина для измерения площади сырых шкур, например меховых и кожевенных, содержащая перфорированный стол для укладки шкур, установленную над ним плиту и подвн кные в вертикальной плоскости щупы и привод.

Предлагаемая машина точнее определяет площадь шкур благодаря тому, что щупы выполнены в виде перемещающихся в направляющих плиты, подпружиненных, включенных в измерительнуIQ цепь амперметра и взаимодействующих со шкурой стержней, а для подачи и отвода шкур предназначен пульсирующий транспортер, изготовленный из нескольких лент, проходящих в пазах стола.

На фиг. 1 показана схематично предлагаемая машина; на фиг. 2 и 3 — положения измерительного блока соответственно перед замером и в момент измерения площади шкуры.

Машина содержит перфорированный стол 1 для укладки шкур, имеющий пазы а; установленную над столом 1,плиту 2; подвижные в вертикальной плоскости щупы, выполненные в виде перемещающихся в направляющих плиты 2 стержней 8, снабженных пружинами 4 и включенных в измерительную цепь амперметра 5; пульсирующий транспортер 6, изготовленный из нескольких лент, натянутых на ведущий 7 и натяжной 8 барабаны; привод, включающий электродвигатель 9, соединен2 ный с электромагнитными муфтами 10 и П, редукторы 12 и 18, причем редуктор 12 взаимодействует с кривошипом 14 .подъема и опускания измерительного блока вверх и вниз, а

5 редуктор 18.приводит в прерывистое движение ведущий барабан 7 транспортера 6 . Контакть1

15 нормально закрытые, через контактную пластину 16 соединяют сопротивления R< — R„.параллельно в измерительную цепь ампермет10 ра.

Работает машина следующим образом.

Шкуру 17 укладывают на неподвижный транспортер б в зоне б и нажимают пусковую кнопку (не изображена), которая воздейству15 ет на электромагнитную муфту 11, и шкура транспортером перемещается на перфорированный стол 1 под стержни 8. После этого указанный транспортер автоматически останавливается. При этом привод кривошппа 14

20 поворачивает его на пол-оборота, измерительный блок опускается на перфорированный стол и останавливается, что позволяет проводить измерение площади шкуры. Стержни

8, опускаясь на стол в местах, не закрытых

25 шкурой, свободно проникают в,пазы а, а там, где последние оказываются закрытыми шкурой, стержни упираются в нее, .перемещаясь относительно плиты 2, и тем самым размыкают контакты 15 с контактной пластиной 16

30 цепи сопротивленпй. Сопротивление цепи ам169806 перметра 5 увеличивается соответственно площади измеряемой шкуры. После измерения площади шкуры измерительный блок поднимается вверх, а транспортер о заводит следующую шкуру на перфорированный стол 1, выводя измеренную из машины. Затем цикл работы повторяется.

Предмет изобретения

Машина для измерения площади сырых шкур, например меховых и кожевенных, содержащая перфорированный стол для укладки шкур, установленную над ним плиту и подвижные в вертикальной плоскости щупы и привод, отличающаяся тем, что, с целью точ5 ного определения площади шкуры, щупы выполнены в виде перемещающихся в направляющих плиты, подпружиненных, включенных в измерительную цепь амперметра и взаимодействующих со шкурой стержней, а для подачи

10 и отвода шкур предназначен пульсирующий транспортер, изготовленный из нескольких лент, проходящих в пазах.

Фиг.2

ФигЗ
