Загрузочное устройство к вулканизационному котлу

Загрузочное устройство к вулканизационному котлу

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению резинотехнических изделий и предназначено для загрузки и выгрузки изделий, размещенных на тележках, в горизонтальные вулканизационные котлы. Целью изобретения является упрощение эксплуатации устройства Для этого соединительные рельсы жестко связаны между собой поперечиной, а обводная звездочка бесконечной цепи установлена на платформе Рельсовые пути цеха и соединительные рельсы з месте их сопряжения друг с другом выполнены с закруглениями . 1 з.п. ф-лы, 2 ил.

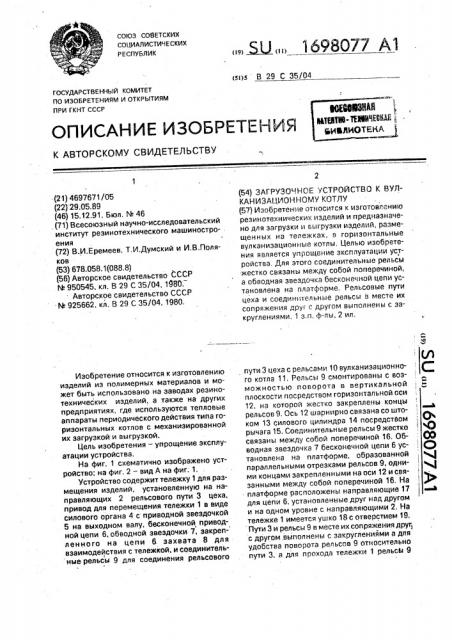

СОЮЗ СОЮЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 29 С 35/04

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4697671/05 (22) 29.05. 89 (46) 15.12.91. Бюл. М 46 (71) Всесоюзный научно-исследовательский институт резинотехнического машиностро- . ения (72) В.И.Еремеев, T.È.Äóìcêèé и И.В.Поляков (53) 678.058.1(088. 8) (56) Авторское свидетельство СССР

В 950545, кл. В 29 С 35/04, 1980.

Авторское свидетельство СССР

Ю 925662, кл. В 29 С 35/04, 1980, Изобретение относится к изготовлению изделий из полимерных материалов и может быть использовано на заводах резинотехнических изделий, а также на других предприятиях, где используются тепловые аппараты периодического действия типа горизонтальных котлов с механизированной их загрузкой и выгрузкой.

Цель изобретения — упрощение эксплуатации устройства, На фиг. 1 схематично изображено устройство; на фиг. 2 — вид А на фиг; 1.

Устройство содержит тележку 1 для размещения изделий, установленную на направляющих 2 рельсового пути 3 цеха, привод для перемещения тележки 1 в виде силового органа 4 с приводной звездочкой

5 на выходном валу, бесконечной приводной цепи 6, обводной звездочки 7, закрепленного на цепи 6. захвата 8 для взаимодействия с тележкой, и соединительные рельсы 9 для соединения рельсового

I Ы,, 1698G77 А1 (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО К BYJlКАНИЗАЦИОННОМУ КОТЛУ (57) Изобретение относится к изготовлению резинотехнических изделий и предназначено для загрузки и выгрузки изделий, размещенных на тележках, в горизонтальные вулканизационные котлы, Целью изобретения является упрощение эксплуатации устройства. Для этого соединительные рельсы жестко связаны между собой поперечиной, а обводная звездочка бесконечной цепи установлена на платформе. Рельсовые пути цеха и соединительные рельсы в месте их сопряжения друг с другом выполнены с закруглениями. 1 э.п. ф-лы, 2 ил. пути 3 цеха с рельсами 10 вулканизационно- С го котла 11, Рельсы 9 смонтированы с возможностью поворота в вертикальной плоскости посредством горизонтальной оси

12. на которой жестко закреплены концы

1 рельсов 9. Ось 12 шарнирно связана со штоком 13 силового цилиндра 14 посредством 0 рычага 15. Соединительные рельсы 9 жестко, Q связаны между собой поперечиной 16. Об- Q© водная звездочка 7 бесконечной цепи 6 ус-,. С) тановлена на платформе, образованной параллельными отрезками рельсов 9, одними концами закрепленными на оси 12 и свя- занными между собой поперечиной 16. На,,3 платформе раслоложены налраеллюотне 17 а для цепи 6, установленные друг над другом и на одном уровне с направляющими 2. На тележке 1 имеется ушко 18 с отверстием 19. Пути 3 и рельсы 9 в месте их сопряжения друг, с другом выполнены с закруглениями а для удобства поворота рельсов 9 относительно пути 3, а для прохода тележки 1 рельсй 9

1698077 соединены с путем 3 2-образными стыками б. Рельсы 9 другими своими концами, имеющими скосы 20, оперты на рельсы 10.

Устройство работает следующим образом.

В положении выгрузки крышка(не показано) вулканиэационного котла 11 открыта, платформа опущена к котлу 11, рельсы 9 упираются скосами 29 в рельсы 10 котла 11.

Захват 8 находится в зацеплении с тележкои 1 при помощи отверстия 19 в ушке 18 на тележке 1. Включается силовой орган 4, который перемещает цепь 6 в направляющих

2 и 17 в направлении ат котла 11 и тележка

1 выкатывается на рельсовый путь 3, После выгрузки свулканизованных иэделий и загрузки на тележку 1 следующей партии изделий силовой орган 4 включается на перемещение рабочей ветви цепи 6 в направлении к котлу 11. где тележка 1 переходит с рельс 9 на рельсы 10 котла 11.

После закатывания тележки 1 в котел 11 включается силовой цилиндр 14 и шток 13 начинает давить на поворотный рычаг 15, который, поворачиваясь, вращает горизонтальную ось 12, а вместе с ней и всю платформу тй же на 90О, В это время захват 8 выходит из отверстия 19 ушка 18 тележки 1.

Освобождается- место для свободного

Закрытия крышки, последняя закрывается и осуществляется цикл вулканизации.

После его завершения крышка котла 11 вновь открывается. Для осуществления выгрузки тележки 1 платформа должна соединить рельсовые пути 3 цеха с рельсами 10 котла 11. Для этого включают силовой цилиндр 14 в обратную сторону и шток 13 возвращает рычаг 15 в исходное положение, 5 тем самым при помощи горизонтальной оси

12 платформа концами своих рельсов 9 опускается на скосы рельсов 10, а захват 8 заходит в отверстие 19 ушка 18 тележки 1.

После соединения рельсов путей котла

10 11 и цеха 3 цикл работы загрузочного устройства повторяется.

Формула изобретения

1, Загрузочное устройство к вулканизационному котлу, содержащее платформу, 15 тележку для размещения изделий, установленную на направляющих рельсового пути цеха, привод для перемещения тележки в виде бесконечной приводной цепи с закрепленным на ней захватом, взаимодействую20 щим с тележкой, и соединительные рельсы . для соединения рельсового пути цеха с рельсами вулканизационного котла, смонтированные с возможностью поворота в вертикальной плоскости и связанные с при25 йодом поворота, о т л и ч а ю щ е е с я тем, что, с целью упрощения эксплуатации устройства, соединительные рельсы жестко связаны между собой поперечиной, а обводная звездочка бесконечной цепи установле30 на на платформе.

2, Устройство по и. 1, отл и ч а ю щеес я тем, что рельсовые пути цеха и соединительные рельсы в месте их сопряжения друг с другом выполнены с закруглениями.
