Реферат



Изобретение применяется в айдографах для копирования, преимущественно контура в горных выработках. Целью изобретения является повышение точности воспроизведения в масштабе на чертежах контура горной выработки. Айдограф снабжен дополнительно грузом, заданным по массе, равной отношению массы струны к квадрату масштаба , определяемого куак передаточное число передачи с катушки на шкив, и распределенным равномерно по длине шпура на отрезке, равном отношению радиального хода обводного наконечника на конце струны к тому же масштабу. При этом шпур направлен по траектории, совпадающей на одном участке с осью вращения рычага , а на другом - расположенной в плоскости, перпендикулярной этой оси. Дополнительно для балансировки рычага во всех плоскостях относительно его оси вращения служат сосредоточенные контргрузы . 1 з.п. , 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 43 l 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

N%NI

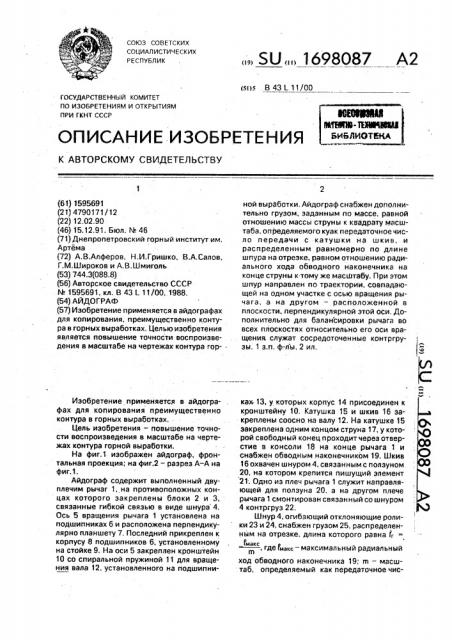

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1595691 (21) 4790171/12 (22) 12,02.90 (46) 15.12,91. Бюл. М 46 (71) Днепропетровский горный институт им.

Артема (72) А.В.Алферов, Н.И.Гришко, В.А,Салов, Г.М.Широков и А.В.Шмиголь (53) 744.3(088,8) (56) Авторское свидетельство СССР

М 1595691, кл. В 43 L 11/00, 1988. (54) АЙДОГРАФ (57) Изобретение применяется в айдографах для копирования, преимущественно контура в горных выработках. Целью изобретения является повышение точности воспроизведения в масштабе на чертежах контура гор- .

Изобретение применяется в айдографах для копирования преимущественно контура в горных выработках.

Цель изобретения — повышение точности воспроизведения в масштабе на чертежах контура горной выработки.

На фиг.1 изображен айдограф, фронтальная проекция; на фиг.2 — разрез А — А на фиг.1.

Айдограф содержит выполненный двуплечим рычаг 1, на противоположных концах которого закреплены блоки 2 и 3, связанные гибкой связью в виде шнура 4, Ось 5 вращения рычага 1 установлена на подшипниках 6 и расположена перпендикулярно планшету 7. Последний прикреплен к корпусу 8 подшипников 6, установленному на стойке 9. На оси 5 закреплен кронштейн

10 со спиральной пружиной 11 для вращения вала 12, установленного на подшипни„„SU „„1698087 А2 ной выработки. Айдограф снабжен дополнительно грузом, заданным по массе, равной отношению массы струны к квадрату масштаба, onределяемого куак передаточное число передачи с катушки на шкив, и распределенным равномерно по длине шпура на отрезке, равном отношению радиального хода обводного наконечника на конце струны к тому же масштабу. При этом шпур направлен по траектории, совпадающей на одном участке с осью вращения рычага, а на другом — расположенной в плоскости. перпендикулярной этой оси, Дополнительно для балансировки рычага во всех плоскостях относительно его оси вращения служат сосредоточенные контргрузы. 1 з.п. ф-лы, 2 ил. ках, 13, у которых корпус 14 присоединен к кронштейну 10. Катушка 15 и шкив 16 закреплены соосно на валу 12. На катушке 15 закреплена одним концом струна 17, у которой свободный конец проходит через отверстие в консоли 18 на конце рычага 1 и снабжен обводным наконечником 19. Шкив

16 охвачен шнуром 4, связанным с ползуном

20, на котором крепится пишущий элемент

21; Одно из плеч рычага 1 служит направляющей для ползуна 20, а на другом плече рычага 1 смонтирован связанный со шнуром

4 контргруз 22.

Шнур 4, огибающий отклоняющие ролики 23 и 24, снабжен грузом 25, распределенным на отрезке, длина которого равна f< = (макс —, где гмакс — максимальный радиальный ход обводного наконечника 19; m — масштаб, определяемый как передаточное чис1698087 ло передачи с катушки 15 на шкив 16. Масса груза 25, распределенного на этом отрезке, равна ог = —, где q — масса струны 17.

Ц г

Отрезок, по котором распределен груз

25, расположен в контуре шнура 4 с возможностью перемещения по траектории, совпадающей с .осью вращения рычага 1 и проходящей в плоскости, перпендикулярной этой оси. Указанная траектория обеспечивается соответствующей установкой отклоняющих роликов 23 и 24, из которых последний крепится на кронштейне 26, Такой взаимосвязью и такими характеоистиками груза 25 обеспечивается уравновешивание момента, создаваемого весом струны 17 при любом ходе обводного наконечника 19. Балансировка относительно оси вращения рычага 1 осуществляется сосредоточенными контргрузами 27 — 29.

Пользуются айдографом следующим образом.

Планшет 7 на стойке 9 устанавливают в горной выработке параллельно плоскости ее поперечного сечения, При перемещении обводного наконечника 19 по контуру горной выработки струна на катушке 15 постоянно натянута спиральной пружиной 11 и направлена параллельно рычагу 1. При угловом перемещении струны 17 рычаг 1 пере- ® мещается на такой же угол, повторяя пишущим элементом 21 линию на планшете

7. При изменении расстояния между центром оси 5 и контуром горной выработки струна 17 наматывается на катушку 15 или сматывается с нее.

Вращение шкива 16, охваченного шнуром 4, вызывает радиальное перемещение полэуна 20 с пишущим элементом 21, Это 40 перемещение во столько раз меньше радиального перемещения обводного наконечника 19, во сколько раз диаметр шкива 16 меньше диаметра катушки 15, Таким образом ползун 20 с пишущим элементом 21 45 воспроизводят контур горной выработки в уменьшенном масштабе, При перемещении ползуна 20 относительно центра оси 5 со50 здается момент, уравновешиваемый пропорциональным перемещением контргруза

22 в противоположную сторону.

Балансировку айдографа контргрузами

27 — 29 осуществляют при нахождении ползуна 20 и контргруза 22 на одинаковом расстоянии от центра оси 5, а груза 25 — на длине д f, равной отношению радиального хода ь обводного наконечника 19 к масштабу m, B этом случае при ог = — и Л 1=

q г — момент силы тяжести груза 25 относи. L

m тельно оси вращения рычага 1 равен Mr = gx г д1г г х qr =g ц. =g о,Момент

2,„г 2 силы тяжести струны 17 относительно той же оси направлен в противоположную сторону и (г равен М, = g q . Эти соотношения

2 сохраняются при любом значении хода обводного наконечника 19, а погрешность от влияния момента силы тяжести струны 17 ликвидируется, так как Мс = Мг.

Формула изобретения

1. Айдограф по авт.св. N 1595691, о тл и ч а ю шийся тем, что, с целью повышения точности воспроизведения в масштабе на чертежах контура горной выработки. он снабжен дополнительно грузом, заданным по массе, равной отношению массы струны к квадрату масштаба, определяемого как передаточное число передачи с катушки на шкив, и распределенным равномерно по длине шнура на отрезке, равном отношению радиального хода обводного наконечника на конце струны к тому же масштабу, при этом шнур направлен по траектории, совпадающей на одном участке с осью вращения рычага, а на другом расположенной в плоскости, перпендикулярной этой оси.

2, Айдограф по п.1, о т л и ч а ю щ и йс я тем, что он снабжен дополнительно со- о средоточенными контргрузами для балансировки рычага во всех плоскостях относительно его оси вращения.

1698087
