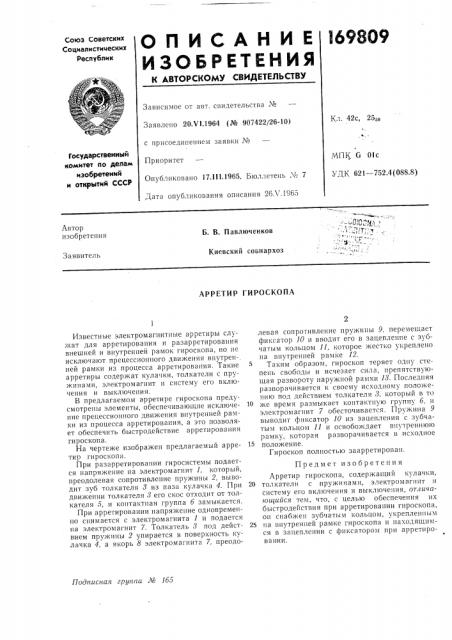

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42с, 25„-р

Заявлено 20Л 1.1964 (№ 907422/26-10) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК G 01с

УДК 621 — 752.4(088.8) Приоритет

Опубликовано 17.111.1965. Бюллетень № 7

Дата опубликования описания 26Л .1965

AI3TOp изобретения

Б, В. Павлюченков

Киевский совнархоз

Заявитель

АРРЕТИР ГИРОСКОПА

Известные электромагнитные арретиры служат для арретирования и разарретирования внешней и внутренней рамок гироскопа, но не исключают прецессионного движения внутренней рамки из процесса арретирования. Такие арретиры содержат кулачки, толкатели с пружинами, электромагнит и систему его включения и выключения.

B предлагаемом арретире гироскопа предусмотрены элементы, обеспечивающие исключение прецессионного движения внутренней ра»ки из процесса арретирования, а это позволяет обеспечить быстродействие арретирования гироскопа.

На чертеже изображен предлагаемый арретир гироскопа.

При разарретировании гиросистемы подается напряжение на электромагнит 1, который, преодолевая сопротивление пружины 2, выводит зуб толкателя 8 из паза кулачка 4. При движении толкателя 8 его скос отходит от толкателя 5, и контактная группа б замыкается.

При арретировании напря>кение одновременно снимается с электромагнита 1 и подается па электромагнит 7. Толкатель 8 под действием пружины 2 упирается в поверхность кулачка 4, а якорь 8 электромагнита 7, преодоПредмет изобретения

Арретир гироскопа, содержащий кулачки, 20 толкатели с пружинами, электромагнит и систему его включения и вык:почения, отяича>ои1ийся тем, что, с целью обеспечения их быстродействия при арретировании гироскопа, он снабжен зубчатым кольцом, укрепленным

25 на внутренней рамке гироскопа н находящимся в зацеплении с фиксатором прн арретировани и.

Подписная гру>г>га № 1б5 левая сопротивление пружины 9, перемещает фиксатор 10 и вводит его в зацепление с зубчатым кольцом 11, которое жестко укреплено на внутренней рамке 12.

Таким образом, гироскоп теряет одну степень свободы и исчезает сила, препятствующая развороту наружной рамки 18. Последняя разворачивается к своему исходному поло>кению под действием толкателя 8, который в то же время размыкает контактную группу б, и электромагнит 7 обесточивается, Пружина 9 выводит фиксатор 10 из зацепления с зубчатым кольцом 11 и освобо>кдает внутреньною рамку, которая разворачивается в исходное положение.

Гироскоп полностью заарретирован.

169809

Составитель В. С. Галкина

Редактор В. Ф. Чулкова

Текрсд Л. 1С Ткаченко

1(орректор Л. В. Тюняева

Типография, пр Сапунова, ?

Заказ 1017j6 Тираж 650 Формат бум. 60;.,90 з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр. пр, Серова. д. 4
