Патент 169810

Способ измерения гироскопическим устройством

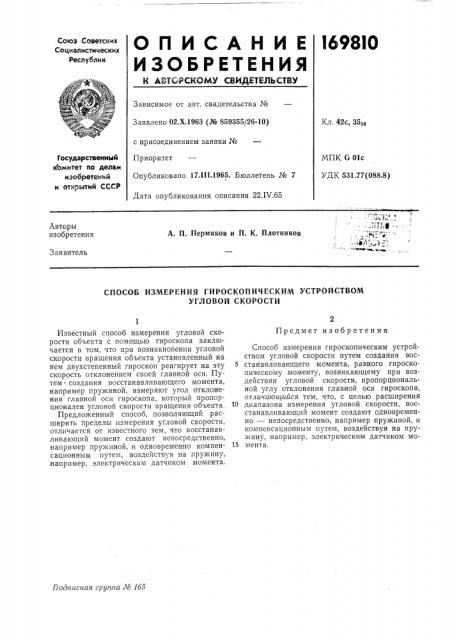

О П И С А Н И Е I69 SIO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.Х.1963 (№ 859355/26-10) с присоединением заявки №

Приоритет

Опубликовано 17.1!1.1965. Бюллетень № 7

Дата опубликования описания 22.IV.65

Кл. 42с, 351О

Государственный комитет по делам изобретений и открытий СССР

МПК G 01с

УДК 531.77(088.8) Авторы изобретения

А. П. Пермяков и П. К. Плотников

Заявитель

СПОСОБ ИЗМЕРЕНИЯ ГИРОСКОПИЧЕСКИМ УСТРОЙСТВОМ

УГЛОВОЙ СКОРОСТИ

Предмет изобретения

Подписная группа № 1б5

Известный способ измерения угловой скорости объекта с помощью гироскопа заключается в том, что при возникновении угловой скорости вращения объекта установленный на нем двухстепенный гироскоп реагирует на эту скорость отклонением своей главной оси. Путем создания восстанавливающего момента, например пружиной, измеряют угол отклонения главной оси гироскопа, который пропорционален угловой скорости вращения объекта.

Предложенный способ, позволяющий расширить пределы измерения угловой скорости, отличается от известного тем, что восстанавливающий момент создают непосредственно, например пружиной, и одновременно компенсационным путем, воздействуя на пружину, например, электрическим датчиком момента.

Способ измерения гироскопическим устройством угловой скорости путем создания вос5 станавливающего момента, равного гироскопическому моменту, возникающему при воздействии угловой скорости, пропорциональной углу отклонения главной оси гироскопа, отличающийся тем, что, с целью расширения

1О диапазона измерения угловой скорости, восстанавливающий момент создают одновременно — непосредственно, например пружиной, и компенсационным путем, воздействуя на пружину, например, электрическим датчиком мо15 мента,
