Устройство для загрузки вертикальных цилиндрических емкостей

Устройство для загрузки вертикальных цилиндрических емкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к складированию и хранению сыпучих материалов. Цель - снижение энергозатрат. Устройство для загрузки вертикальных емкостей крепится с внешней стороны емкости 1 и представляет собой желоб 2 с размещенным в нем скребковым конвейером, причем желоб состоит из двух ветвей, располагаемых по винтовой линии с противоположной навивкой и соединенных между собой в верхней и нижней частях емкости 1. В нижней части располагается загрузочный бункер 4 и привод конвейера 5. В рабочей ветви желоба 2 размещены разгрузочные окна. 5 ил.

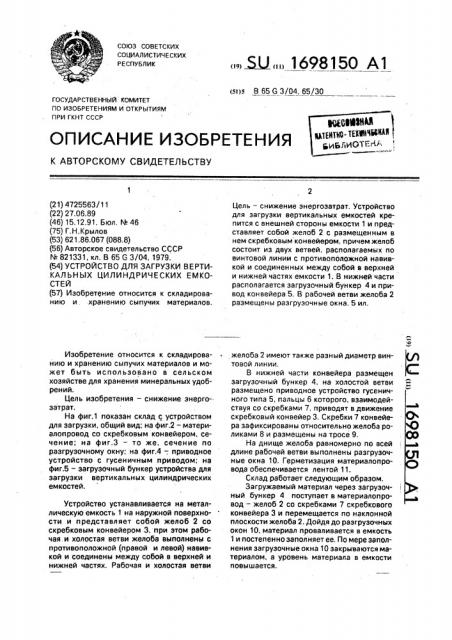

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 3/04, 65/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725563/11 (22) 27.06.89 (46) 15.12.91. Бюл. ¹ 46 (75) Г.Н.Крылов (53) 621,86.067 (088,8) (56) Авторское свидетельство СССР № 821331, кл. В 65 G 3/04, 1979. (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ВЕРТИКАЛЬНЫХ ЦИЛИНДРИЧЕСКИХ ЕМКОСТЕЙ (5?) Изобретение относится к складированию и . хранению сыпучих материалов.

Изобретение относится к складированию и хранению сыпучих материалов и может быть использовано в сельском хозяйстве для хранения минеральных удобрений.

Цель изобретения — снижение энергозатрат.

На фиг.1 показан склад с устройством для загрузки, общий вид; на фиг.2 — материалопровод со скребковым конвейером, сечение; на фиг.3 — то же, сечение по разгрузочному окну; на фиг.4 —. приводное устройство с гусеничным приводом; на фиг.5 — загрузочный бункер устройства для загрузки вертикальных цилиндрических емкостей.

Устройство устанавливается на металлическую емкость 1 на наружной поверхности и представляет собой желоб 2 со скребковым конвейером 3, при этом рабочая. и холостая ветви желоба выполнены с противоположной (правой и левой) навивкой и соединены между собой в верхней и нижней частях. Рабочая и холостая ветви

„„59„„1698150 А1

Цель — снижение энергозатрат. Устройство для загрузки вертикальных емкостей крепится с внешней стороны емкости 1 и представляет собой желоб 2 с размещенным в нем скребковым конвейером, причем желоб состоит из двух ветвей, располагаемых по винтовой линии с противоположной навивкой и соединенных между собой 8 верхней и нижней частях емкости 1. В нижней части располагается загрузочный бункер 4 и привод конвейера 5, В рабочей ветви желоба 2 размещены разгрузочные окна. 5 ил. желоба 2 имеют также разный диаметр винтовой линии.

В нижней части конвейера размещен загрузочный бункер 4, на холостой ветви размещено приводное устройство гусеничного типа 5, пальцы 6 которого, взаимодействуя со скребками 7, приводят в движение скребковый конвейер 3. Скребки 7 конвейера зафиксированы относительно желоба роликами 8 и размещены на тросе 9.

На днище желоба равномерно по всей длине рабочей ветви выполнены разгрузочные окна 10, Герметизация материалопровода обеспечивается лентой 11.

Склад работает следующим образом.

Загружаемый материал через загрузочный бункер 4 поступает в материалопровод — желоб 2 со скребками 7 скребкового конвейера 3 и перемещается по наклонной плоскости желоба 2. Дойдя до разгрузочных окон 10, материал проваливается в емкость

1 и постепенно заполняет ее, По мере заполнения загрузочные окна 10 закрываются материалом, а уровень материала в емкости повышается.

1698150

Формула изобретения

Устройство для загрузки вертикальных цилиндрических емкостей, содержащее материалопровод с разгрузочными окнами, установленными вне емкости на боковых ее стенках, и транспортирующую устайовку, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат, транспортирующая установка представляет собой скребковый конвейер, расположенный в материалопроводе, выполненном в виде двух винтовых желобов с правой и левой навивками, расположенных на различном по горизонта5 ли расстоянии от внешней поверхности емкости и соединенных между собой вверху и внизу емкости, причем разгрузочные окна размещены на ближайшем к емкости желобе.

° Э

° Ф

° ° с

°,,\

° ° а °

° а ° ° °

° В

Ф ° °, ° . . ° ° .Ю, .

Ф ° °
