Способ получения озона

Способ получения озона

Иллюстрации

Показать все

Реферат



Изобретение относится к получению озона и может быть использовано при очистке воздуха от углеводородов и дымовых газов, обезвоживание сточных вод, в органическом синтезе и т.д. Цель изобретения - уменьшение энергоемкости процесса. Озон получают в электрическом разряде в поле постоянного тока при подаче воздуха снизу вверх в межэлектродное пространство озонатора , содержащее 5-13 об.% циэлектрика, например катионита КУ-2 с размерами частиц 0 4-0,63 мм. 1 з.п.ф-лы, 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК

gsrys С 01 B 13/11

ГОСУДАPСТВЕННЫЙ КОМИТЕТ

ПО ИЗОВРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

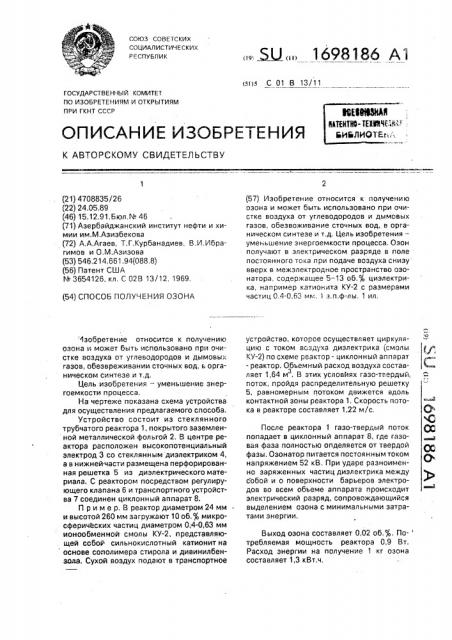

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4708835/26 (22) 24.05.89 (46) 15.12.91, Б юл, ¹ 46 (71) Азербайджанский институт нефти и химии им.M.Àçèçáåêoâà (72) А.А.Агаев, T.Ã.Êóðáýíàäèåâ, В.И.Ибрагимов и О,M.Àçèçîâà (53) 546.214.661.94(088.8) (56) Патент США

¹3654126,,кл. С 02В 13/12, 1969. (54) СПОСОБ ПОЛУЧЕНИЯ ОЗОНА изобретение относится к получению озона и может быть использовано при очистке воздуха от углеводородов и дымовых газов, обезвреживании сточных вод, ь органическом синтезе и т,д.

Цель изобретения — уменьшение энергоемкости процесса, На чертеже показана схема устройства для осуществления предлагаемого способа, Устройство состоит из стеклянного трубчатого реактора 1, покрытого заземленной металлической фольгой 2, В центре реактора расположен высокопотенциальный электрод 3 со стеклянным диэлектриком 4, а в нижней. части размещена перфорированная решетка 5 из диэлектрического материала. С реактором посредством регулирующего клапана б и транспортного устройства 7 соединен циклонный аппарат 8.

Пример. В реактор диаметром 24 мм и высотой 260 мм загружают 10 об,% микросферических частиц диаметром 0,4-0,63 мм ионообменной смолы КУ-2, представляющей собой сильнокислотный катионит на основе сополимера стирола и дивинилбензола. Сухой воздух подают в транспортное

„, Я „„1698186 А1 (57) Изобретение относится к получению озона и может быть использовано при очистке воздуха от углеводородов и дымовых газов, обезвоживание сточных вод, в органическом синтезе и т.д. Цель изобретения— уменьшение энергоемкости процесса. Озон получают в электрическом разряде в поле постоянного тока при подаче воздуха снизу вверх в межэлектродное пространство оэонатора, содержащее 5 — 13 об.% циэлектрика, например катионита КУ-2 с размерами частиц 0.4-0,63 мм. l з.п.ф-лы, 1 ил. устройство, которое осуществляет циркуляцию с током воздуха диэлектрика (смолы

КУ-2) по схеме реактор- циклонный аппарат

- реактор. Объемный расход воздуха составляет 1,64 м . В этих условиях газо-твердый, поток, пройдя распределительную решетку

5, равномерным потоком движется вдоль контактной зоны реактора 1, Скорость потока в реакторе составляет 1,22 м/с, После реактора 1 газо-твердый поток попадает в циклонный аппарат 8, где газовая фаза полностью опделяется от твердой фазы. Озонатор питается постоянным током напряжением 52 кВ, При ударе разноименно заряженных частиц диэлектрика между собой и о поверхности барьеров электродов во всем обьеме аппарата происходит электрический разряд, сопровождающийся выделением озона с минимальными затратами энергии.

Выход озона составляет 0,02 об,%. Потребляемая мощность реактора 0,9 Вт.

Расход энергии на получение 1 кг озона составляет 1,3 кВт.ч.

1698186

Составитель Л.Попова

Техред M.Mopãeíòàï

Корректор M. Максимишинец

Редактор А.Лежнина

Заказ 4362 Тираж Подписное

ВНИИПИ Гогударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, K-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарин, 101

При содержании диэлектрика менее 5 об. j, выход озона уменьшается ввиду малого количества твердых частиц, участвующих в образовании очагов разряда в рабочей зоне аппарата, При содержании диэлектри- 5 ка более 13 об. ф, выход озона также уменьшается из-за неполного заряда и разряда твердых частиц, В качестве диэлектрика, кроме ионообменном смолы КУ-.2, можно использовать и другие частицы, устойчивые к 10 действию озона, По сравнению с прототипом, согласно которому озон получают в электрическом поле переменного тока, энергоемкость 15 процесса уменьшается почти в три раза.

Формула изобретения

1, Способ получения озона в электрическом разряде при подаче воздуха снизу вверх в межэлектродное пространство озонатора, содержащее порошкообразный диэлектрик, отличающийся тем, что, с целью уменьшения энергоемкости процвсса, разряд осуществляется в поле постоянного тока при концентрации диэлектрика, равной 5-13;4 от объема межэлектродного пространства озонатора.

2, Способ по п.1, о т л и ч г ю шийся тем, что в качестве диэлектрики используют сильнокислотный катионит на основе сополимера стирала и дивинилбензола KY-2 с размерами частиц 0,4-0,63 мм.
