Реферат



Изобретениа относится к энергетике, в частности к электростанциям, использующим природное топливо . Цель изобретения - повышение эффективности работы Гидроэлектростанция включает естественно или искусственно созданный подземный резервуар 1, из которого ььда поднимается по водоподъемной скважине 2 за счет геотермальной энергии и возникающего при этом эффекта термолифта и после очистки в сепараторе 4 от примесей под давлением направляется на гидротурбину 6. При этом тепло воды для дальнейшей утилизации отводится при помощи теплообменника 5. Возврат воды в резервуар 1 обеспечивается посредством н.-л ;оса 7 и нагнет агельной скважины 3 1 мл

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 В 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИ М

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АетОГСКОМЧ СЬИДЕтЕЛЬСтВ (21) 4602370/15 (22) 04,10.88 (46) 15.12.91, Бюл, М 46 (71) Дагестанский филиал А. Я СССР (72) М, И. Исрапилов (53) 621,311.21(088,8) (56) Губин Ф. Ф. Гидроэлектрические станции, М.: Энергия, 1980. с. 18, рис. 1,7 б. (54) ГИДРОЭЛЕКТРОСТАНЦИЯ (57) Изобретение относится к энергетике, в частности к электростанциям, использугощим природное топливо Земли, Цель изобретения — повышение эффективности.. Ж 1698362 А1 работы. Гидроэлектростанция вклГочает естественно или искусственно созданный подземный резервуар 1, из которого вода поднимается по водоподьемной скважине 2 за счет геотермальной энергии и возника1ощего при этом эффекта термолифта и после очистки в сепараторе 4 от примесей под давлением направляется на гидротурбину 6, При этом тепло воды для дальнейшей утилизации отводится при помощи теплооб::.1енника 5. Возврат воды в резервуар 1 обеспечивается посредством насоса 7 и нагнетательной скважины 3. 1 ил, Составитель M. Лунаци

Редактор T. Лазаренко Техред М.Моргентал Корректор А. Осауленко

Заказ 4371 Тираж Подписное

ВНИИПИ Государстьенного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, аушская наб., 4/5

Г!роизлпдс. ванно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к энергетике, в частности к электростанциям, использующим природное теало Земли.

Цель изобретения — повышение эффективности работы.

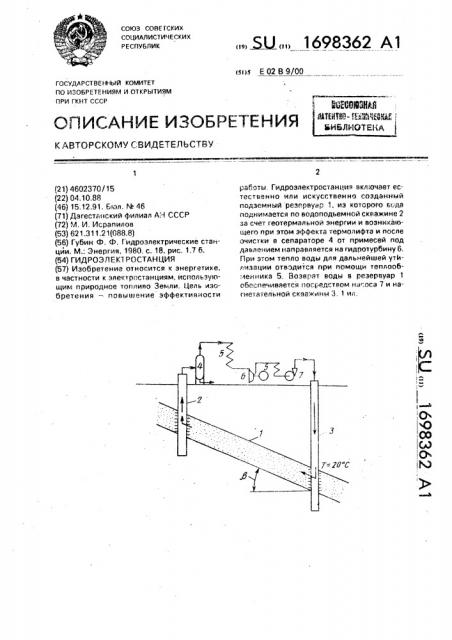

На чертеже представлена принципиальная схема гидроэлектростанции.

В гидроэлектростанции водохранилище выполнено в виде естественно или ис-! кусственно созданного подземного резервуара 1 с водоподъемной 2 и нагнетательной 3 скважинами, соединенными тру бопроводом, на котором установлены последовательно сепаратор 4, теплообмен, ник 5, гидротурбина 6 с генератором и на,гнетательный насос 7.

Гидроэлектростанция работает следующим образом.

В подземном резервуаре 1 вода (в каче, стае рабочей среды может также использо, ваться нефть) нагревается естественным, теплом Земли и за счет возникающего при

" этом эффекта термолифта выбрасывается под давлением на дневную поверхность по, водоподъемной скважине 2.

На гидротурбине 6 кинетическая энергия рабочей среды преобразуется в электрическую.

В сепараторе 4 производится очистка рабочей среды от мехпримесей с целью предохранения гидротурбины от разрушения.

На теплообменниках 5 снимается

5 тепловая энергия рабочей среды для дальнейшего использования в народном хозяйстве, нагнетательный насос 7 всзвращает рабочую среду после охлаждения. в подземный резервуар 1 по нагнетатель10 ной скважине 3.

Формула изобретения

Гидроэлектростанция, включающая водохранилище, трубопровод и гидроагрегат с турбиной и электрогенератором, о т л и ч а15 ю щ а я с я тем, что, с целью повышения эффективности в работе, она снабжена сепаратором, теплообменником и нагнетательнь;м насосом, а водохранилище выполнено в виде подземного резервуара с

20 водоподъемной и нагнетательной скважинами, соединенными трубопроводом с турбиной гидроагрегата, при этом сепаратор и теплообменник установлены в разрывах трубопровода между водоподъемной

25 скважиной и турбиной, а нагнетательный насос — между турбиной и нагнетательной скважиной.
