Червячно-реечная передача с гидростатической смазкой

Червячно-реечная передача с гидростатической смазкой

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть применено в тяжелых металлорежущих станках с ЧПУ. в которых для привода подач рабочих органов с длиной перемещения более 3-5 используется в качестве конечного звена червячно-реечная передача. Цель изобретения - повышение быстроходности за счет обеспечения постоянства гидростатического зазора между сопряженными поверхностями рейки и маслораспределителей. Положительный эффект достигается установкой упоров регулируемой высоты 18 в пазах соответствующих маслораспределителей 19, 20 для взаимодействия с соответствующими торцами рейки , причем упоры, выполненные в виде опоркачения, постоянно выступают над поверхностью маслораспределителей 19,20 на величину, равную расчетному гидростатичесЈому зазору. 1 з.п. ф-лы, 7 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

32 21 И

З7

1 (21) 4773907/28 (22) 26,12.89 (46) 15.12.91, Бюл. hk 46 (71) Минское станкостроительное производственное объединение им. Октябрьской революции (72) Е.С.Артюхин и Г.Е.Артюхова (53) 621,833,389(088.8) (56) Патент ФРГ М 1775174, кл. F 16 Н 57/04, 1972, (54) ЧЕРВЯЧНО-РЕЕЧНАЯ ПЕРЕДАЧА С

ГИДРОСТАТИЧ Е СКОЙ СМАЗКОЙ (57) Изобретение относится к станкостроению и может быть применено в тяжелых металлорежущих станках с ЧПУ, в которых для привода подач рабочих органов с дли,, SU 1698545 Al

)s F 16 Н 25/20//.F 16 Н 57/04 ной перемещения более 3-5 используется в качестве конечного звена червячно-реечная передача. Цель изобретения — повышение быстроходности за счет обеспечения постоянства гидростатического зазора между сопряженными поверхностями рейки и маслораспределителей. Положительный эффект достигается установкой упоров регулируемой высоты 18 в пазах соответствующих маслораспределителей 19, 20 для взаимодействия с соответствующими торцами рей. ки, причем упоры, выполненные в виде опоркачения, постоянно выступают над поверхностью масло распределителей 19, 20 на величину, равную расчетному гидростатическому зазору. 1 з.п. ф-лы, 7 ил.

1698545

Изобретение относится к станкостроению, в частности к тяжелым металлорежущим станкам с ЧПУ, в которых для привода подач рабочих органов с длиной перемещения более 3 — 5 м используется в качестве конечного звена червячно-реечная передача с гидростатической смазкой.

Цель изобретения — повышение быстроходности за счет обеспечения постоянстве гидростатического зазора между сопряженными поверхностями рейки и маслораспределителей.

На фиг. 1 показана передача, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг.

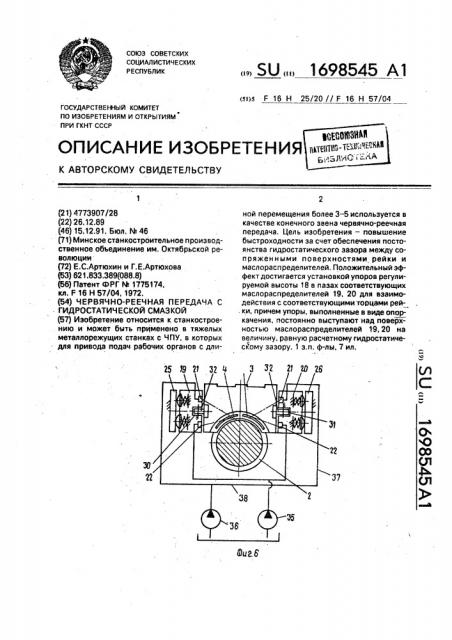

3 — вид, Б на фиг.2; на фиг.4 — узел l на фиг, 1; на фиг. 5 — узел l! на фиг. 2; на фиг. 6 и 7 — принципиальная схема маслообеспечения передачи.

Червячно-реечная передача с гидростатической смазкой содержит корпус 1; расположенный в нем червяк 2, зацепляющуюся с ним рейку 3 с карманами 4, 5 на рабочих поверхностях профиля зубьев и маслоподводящими кайалами 6, 7 и 8, 9. Червяк 2 установлен в корпусе 1 на подшипниках качения 10 — 13. Регулирование зазоров в подшипниках и их фиксация осуществляется посредством гаек 14, 15, В корпусе 1 между выступами 16, 17 установлены и подпружинены посредством пружин 18 регулируемой жесткости к соответствующим торцам рейки 3 два маслораспределителя 19 и 20 с карманами 21, 22 для подачи смазки в маслоподводящие каналы

6,7и 8.,9 рейки 3.

Пружины 18 регулируемой жесткости вместе с опорными шайбами 23 и пальцами

24 установлены в отверстиях маслораспределителей 19 и 20, Жесткость пружин регулируется посредством воздействия на них клиньев 25, 26 через пальцы 24. Положение клиньев 25, 26 фиксируется с помощью шпилек 27 и гаек 28. Смещение маслораспределителей 19 и 20 в вертикальном (продольном) направлениях ограничивается пальцем 29.

В маслораспределителях 19, 20 выполнено по крайней мере по одному пазу 30, 31, в которых установлены упоры 32 регулируемой высоты, предназначенные для воздействия с соответствующими торцами рейки 3.

Упоры 32 регулируемой высоты выступают над рабочей поверхностью маслорас5

35 пределителей 19, 20 на величину Ь, равную расчетному гидростатическому зазору h> 55 между сопряженными поверхностями .рейки 3 и маслораспределителей 19, 20. Регулирование упоров 32 на необходимую величину Л осуществляют. за счет иэменения толщины компенсаторов 33. В качестве упоров 32 в передаче использованы стандартные опоры качения. С целью повышения долговечности передачи, на торцах рейки 3 устанавливаются планки 34 из материала высокой твердости, взаимодействующие с упорами 32.

Маслообеспечение передачи осуществляется от насосов 35, 36, подающих смазку под давлением по маслопроводам 37, 38 и каналам 39 — 42 к карманам 21, 22 маслораспределителей 19. 20 и далее по маслоподводящим каналам 6, 7 и 8, 9 рейки к карманам

4,5, т.е. в зону зацепления зубьев рейки 3 с витками червяка 2.

Червячно-реечная передача с гидростатической смазкой работает следующим образом.

В исходном положении маслораспределители 19, 20 посредством пружин 18 прижаты к соответствующим торцам рейки 3.

При этом упоры 32 регулируемой высоты, выступающие над поверхностью маслораспределителей, упираются в планки 34, обеспечивая между маслораспределителями 19, 20 и рейкой 3 минимально необходимый постоянный зазор Ь, равный расчетному гидростатическому зазору.

При вращении червяка 2 рейка 3, жестко ,связанная с подвижным узлом станка, совершает возвратно-поступательные перемещения. При этом смазка под давлением от насосов 35, 36 через маслопроводы 37, 38 и каналы 39 — 42 поступает к карманам 21, 22 маслораспределителей 19, 20. Благодаря э ому возникает усилие, стремящееся отжать маслораспределители 19, 20 от рейки

3,и разгружающие упоры 32 от нагрузок, создаваемых пружинами 18, Однако в виду того, что указанное усилие несколько меньше усилия, создаваемого пружинами 18, упоры 32 находятся в постоянном контакте с рейкой 3, обеспечивая стабильность зазора Л.

Далее от карманов 21, 22 смазка под

) давлением через гидростатические зазоры Л и маслоподводящие каналы 6, 7 и 8, 9 поступает к карманам 4, 5 рейки 3, -,å, в зону зацепления зубьев рейки 3 с витками червяка 2, При перемещении рейки 3 относитель.но карманов 21, 22 маслораспределителей

19, 20 происходит поочередная автоматическая подача масла поддавлением к каждому следующему зубу рейки 3, входящей в зацепление к крайним виткам червяка 2.

Формула изобретения

1, Червячно-реечная передача с гидростатической смазкой, содержащая корпус, расположенный в нем червяк, зацепляющуюся с ним рейку с карманами на рабочих t698S45 поверхностях зубьев и маслоподводящими каналами и установленные в корпусе и подпружиненные посредством пружин регулируемой жесткости K соответствующим торцам рейки два маслораспределителя с 5 карманами для. подачи смазки в маслоподводящие каналы рейки, о т л и ч а ю щ а я ся тем, что, с целью повышения быстроходности за сЧет обеспечения постоянства гидростатического зазора между сопряжен- 10 мыми поверхностями рейки и маслораспределителей, в маслораспределителях выполнено по крайней мере по одному пазу, а передачи снабжена упорами регулируемой высоты, установленными в соответствующих пазах и предназначенными для взаимодействия с соответствующими торцами рейки.

2. Передача по и. 1, о т л и ч а ю щ а яс я тем, что упоры выполнены в виде опор качения.
