Виброизоляционное устройство газопровода

Виброизоляционное устройство газопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано при соединении газопроводов, работающих в условиях вибрации. Цель изобретения - повышение надежности вибройзоляционного устройства газопровода. Виброизоляционное устройство газопровода состоит из полого корпуса, входного и выходного патрубков, уплотнительного элемента. Внутренняя полость корпуса заполнена жидкостью выше уровня уплотнительного элемента. Входной патрубок соединен с корпусом неподвижно, снабжен насадком в виде усеченного конуса, размещенного внутри корпуса выше уровня жидкости и закрепленного на конце патрубка меньшим основанием, а горец выходного патрубка установлен соосно ооцу входного патрубка, 2 з.п. ф-ль1, 4 ил.

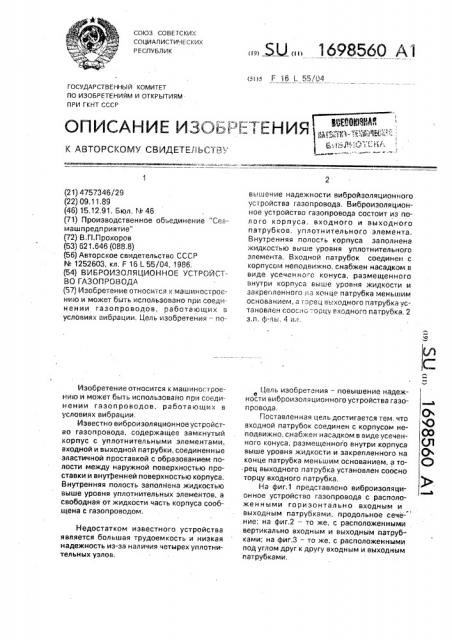

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 L 55/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ.

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (21) 4757346/29 (22) 09.11.89 (46) 15.12,91. Бюл. ¹ 46 (71) Производственное объединение "Се=-машпредприятие" (72) В,П.Прохоров (53) 621.646 (088.8) (56) Авторское свидетельство СССР № 1252603, кл. E 16 1 55/04, 1986. (54) ВИБРОИЗОЛЯЦИОННОЕ УСТРОЙСТВО ГАЗОПРОВОДА (57) Изобретение относится к машиностроению и может быть использовано при соединении газопроводов, работ-þùè,õ,в условиях вибрации, Цель изобретения — поИзобретение относится к машиностроению и может быть использовано при соединении газопроводов, работающих в условиях вибрации.

Известно виброизоляционное устройство газопровода, содержащее замкнутый корпус с уплотнительными элементами, входной и выходной патрубки, соединенные эластичной проставкой с образованием полости между наружной поверхностью проставки и внут(ценней поверхностью корпуса.

Внутренняя полость заполнена жидкостью выше уровня уплотнительных элементов, а свободная от жидкости часть корпуса сообщена с газопроводом.

Недостатком известного устройства является большая трудоемкость и низкая надежность из-за наличия четырех уплотнительных узлов.. ю, 1698560 А1 вы шение надежности вибройзоляционного устройства газопровода. Виброизоляционное устройство газопровода состоит из полого корпуса, входного и выходного патрубков, уплотнительного элемента.

Внутренняя полость корпуса заполнена жидкостью выше уровня уплотнительного элемента. Входной патрубок соединен с корпусом неподвижно, снабжен насадком в виде усеченного конуса, размещенного внутри корпуса выше уровня жидкости и закрепленного «э конце патрубка меньшим основанием, а торец вь.ходного патрубка установлен соосно -.орцу входного патрубка, 2 з.п, ф-лы. 4 ил.

Цель изобретения — повышение надежности виброизоляционного устройства газопровода.

Поставленная цель достигается тем, что входной патрубок соединен с корпусом неподвижно, снабжен насадкам в виде усеченного конуса, размещенного внутри корпуса выше уровня жидкости и закрепленного на конце патрубка меньшим основанием, а торец выходного патрубка установлен соосно торцу входного патрубка, На фиг.1 представлено виброизоляционное устройство газопровода с расположенными горизонтально входным и выходным патрубками, продольное сечение; на фиг.2 — то же, с расположенными вертикально входным и выходным патрубками; на фиг,3 — то же, с расположенными под углом друг к другу входным и выходным патрубками.

1698560

Виброизоляционное устройство газопровода состоит из полого корпуса 1, входного патрубка 2 с насадкой 3 в виде усеченного конуса, выходного патрубка 4, уплотнительного элемента 5. Внутренняя полость корпуса 1 заполнена жидкостью 6 выше уровня уплотнительного элемента 5, Виброизоляционное устройство газопровода работает следующим образом.

Газ из входного патрубка 2 поступает в выходной патрубок 4, а также через насадок

3 входного патрубка 2 — в верхнюю часть внутренней полости корпуса 1, свободную от жидкости 6, Уровень жидкости 6 находится выше уплотнительного элемента 5, размещенного между выходным патрубком 4 и корпусом 1, При вибрации входного патрубка 2 с корпусом-1 происходит деформация уплотнительного элемента 5, При этом происходит демпфирование энергии вибрации в уплотнительном элементе 5 за счет внутреннего трения. Поскольку уровень жидкости 6 находится выше уплотнительного элемента 5, то контакт между газом высокого давления и соединением корпуса 1 с выходным патрубком 4 через уплотнительный элемент 5 отсутствует, поэтому утечка газа исключается, Утечки жидкости 6 наружу исключаются, поскольку уплотнение для предотвращения утечек жидкости гораздо надежнее, чем для предотвращения утечек газа, в осс»бенности для газовых смесей на основе сверхтекучего гелия, Конический насадок 3 входного патрубка 2 обеспечивает рассеяния газа высокого давления внутри корпуса 1, что обеспечивает исключение колебаний жидкости 6 и. как следствие, возможность работы уплотнительного элемента 5 под постоянным давле5 нием.

Предлагаемая конструкция повысит надежность виброизоляционного устройства газопровода. Применение устройств с расположенными под углом друг к другу вход10 ным и выходными патрубками позволяет расширить область применения устройств, Формула изобретения

15 1, Виброизоляционное устройство газопровода, содержащее входной патрубок, полый корпус, заполненный жидкостью выше уровня уплотнительного элемента, размещенного между выходным патрубком и

20 корпусом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, входной патрубок соединен с корпусом неподвижно, снабжен насадкам в виде усеченного конуса. размещенного внутри корпуса выше уровня

25 жидкости и закрепленного на конце патрубка меньшим основанием, а торец выходного патрубка установлен соосно с торцом входного патрубка.

2. Устройство по п,1, о т л и ч à ю щ е е30 с я тем, что входной и выходной патрубки размещены вертикально, 3. Устройство по п.1, о т л и ч а ю щ е ес я тем, что, с целью установки устройства на изгибах газопровода, входной и выход35 ной патрубки расположены под углом друг к другу.

1698560

Составитель К.Кудинов

Редактор M.Ыиткина Техред M.Моргентал Корректор 3,Лончакова

Заказ 4381 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарин-, 101
