Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУбЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

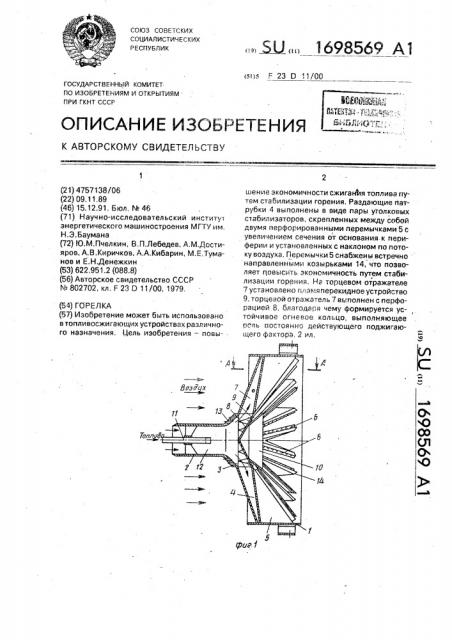

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

&плит (21) 4757138/06 (22) 09.11,89 (46) 15,12.91. Бюл, М 46 (71) Научно-исследовательский институт энергетического машиностроения МГТУ им.

Н.Э.Баумана (72) Ю.M.Ï÷åëêèí, В,П.Лебедев, А.М.Достияров, А.B.Êèðè÷êîâ, А.А.Кибарин, M.Е,Туманов и Е.H.Äåíeæêèí (53) 622,951.2 (088,8) (56) Авторское свидетельство СССР

N.. 802702, кл. F 23 D 11/00, 1979, (54) ГОРЕЛКА (57) Изобретение может быть использовано в топливосжигающих устройствах различного назначения. Цель изобретения — повы» Ы « 1698569А1 шение экономичности сжигания топлива путем стабилизации горения. Раздающие патрубки 4 выполнены в виде пары уголковых стабилизаторов, скрепленных между собой двумя перфорированными перемычками 5 с увеличением сечения от основания. к периферии и установленных с наклоном по потоку воздуха. Перемычки 5 снабжены встречно направленными козырьками 14, что позволяет повысить экономичность путем стабилизации горения. Нг торцевом отражателе

7 установлено пламя перекидное устройство

9, торцевой отражатель 7 выполнен с перфорацией 8, благодаря чему формируется ус-, тойчивое огневое кольцо, выполняющее роль постоянн" действующего поджигающего фактора. 2 ил..1698569

Puz. 2

Корректор Э;Лончакова

Составитель Пчелкин

Техред М.Моргентал

Редактор M.Öèòêèíà

Заказ 4381 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент":, г. Ужгород, ул.Гагарина, 101

Изобретение относится к теплотехнике и может быть использовано в топливосжигающих устройствах различного назначения.

Целью изобретения является повыше- 5 ние экономичности путем стабилизации горения, На фиг.1 представлена горелка, поперечный разрез; на фиг,2 — разрез А — А на фиг. i . 10

Горелка содержит подключенный к источнику воздуха корпус 1 с цилиндрическим

2 и перфорированным коническим 3 участками, снабженный раздающими патрубками 4 в виде уголковых стабилизаторов, 15 скрепленных между собой двумя перфорированными перемычками 5 с внутренними каналами 6 и торцевым отражателем 7, выполненным с перфорацией 8 в зоне пламяперекидного устройства 9, закрепленного 20 на торцевом отражателе 7, В центральном патрубке 12 корпуса 1 вдоль оси цилиндрическогЬ участка 2 установлена топливная трубка 10 с образованием кольцевого канала 11. Перемычки 5 с перфорацией 13 раз- 25 дающих патрубков 4 снабжены встречно направленными козырьками 14, Горелка работает следующим образом.

Топливо распыливается через топливную трубку 10 в воздушный поток, поступа- 30 ющий в цилиндрический участок 2, Образовавшаяся топливовоэдушная смесь поступает во внутренние каналы 6 раздающих патрубков 4 и через перфорацию 8 торцевого отражателя 7, а также перфорацию 35

13 перемычек 5 — в зону горения.

Выполнение горелки с наклонными и расширяющимися патрубками позволяет повысить теплонапряжен ность факельной эоны за счет сокращения расстояний между 40 раздающими патрубками по сравнению с выполнением горелки в виде. прямого регистра, Выполнение отверстий в районе пламяперекидного устройства позволяет формировать устойчивое течение горючей смеси на кромках пламяперекидного устройства и формировать устойчивое огневое кольцо, выполняющее роль постоянно действующего фактора, Установка козырьков в районе перфорации перемычек раздающих патрубков обеспечивает дополнительную стабилизацию при микрофакельном сжигании, позволяет формировать нишевую раздачу топлива, более устойчивую к колебаниям давления.

Формула изобретения

Горелка, содержащая корпус, снабженный перфорированными раздающими патрубками и подключенный к источнику воздуха, соосно расположенную топливную трубу, установленную в центральном патрубке, имеющую цилиндрический и перфорированный конический участки, причем на выходе последнего установлен торцевой отражатель, отличающаяся тем, что, с целью повышения экономичности путем стабилизации горения, горелка дополнительно содержит пламяперекидное устройство, установленное на торцевом отражателе, имеющем перфорацию, выполненную по периферии этого устройства, а раздающие патрубки образованы в виде уголковых стабилизаторов, скрепленных между собой двумя перфорированными перемычками с увеличением поперечного сечения зазора между ними от основания к периферии и установленных с наклоном по потоку воздуха, причем пеуемычки снабжены встречно направленными козырьками.
