Реферат



Изобретение относится к вращающимся печам, нашедшим широкое применение в отраслях по производству строительных материалов , а также в горно-металлургической промышленности. Целью изобретения является повышение надежности узла соединения и его ремонтопригодности. В каждом узле соединения плоской пружины 3 с зубчатым венцом 1 между пальцем 6, проходящим через отверстие прилива, и проушинами 4, охватывающими приливы с обеих сторон венца 1 и жестко соединенными с плоской пружиной 3, установлены эксцентриковые втулки 7, имеющие на торцовых поверхностях профрезерованные выступы для разворота втулки 7 и установки их в нужное положение. Эксцентриковые втулки 7 и пальцы 6 фиксируются в узле соединения стопорными планками. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 27 В 7/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4765461/33 (22) 07.12.89 (46) 15.12,91, Бюл; М 46 (71) Днепродзержинский индустриальный институт им, M,È. Арсеничева (72) И.И. Бесценный и В,М. Тарасов (53) 666.94.041 (088.8) (56) Боганов А.И, Механическое оборудование цементных заводов. М-Свердловск:

Машгиз, 1961, с. 303-311, (54) УЗЕЛ СОЕДИНЕНИЯ ЗУБЧАТОГО ВЕНЦА С КОРПУСОМ БАРАБАНА (57) Изобретение относится к вращающимся печам, нашедшим широкое применение в отраслях по производству строительных ма„„5U 1698608 А1 териалов, а также в горно-металлургической промышленности. Целью изобретения является повышение надежности узла соединения и его ремонтопригодности. В каждом узле соединения плоской пружины 3 с зубчатым венцом 1 между пальцем 6, проходящим через отверстие прилива, и проушинами 4, охватывающими приливы с обеих сторон венца 1 и жестко соединенны-"ми с плоской пружиной 3, установлены эксцентриковые втулки 7, имеющие на торцовых поверхностях профрезерованные выступы для разворота втулки 7 и установки их в нужное положение; Эксцентриковые втулки 7 и пальцы 6 фиксируются в узле соединения стопорными планками. 2 ил.

1698608

Изобретение относится к вращающимся печам, применяющимся для обжига цементного клинкера, и может быть применено в отрасли производства строительных материалов в горно-металлургической и других отраслях промышленности.

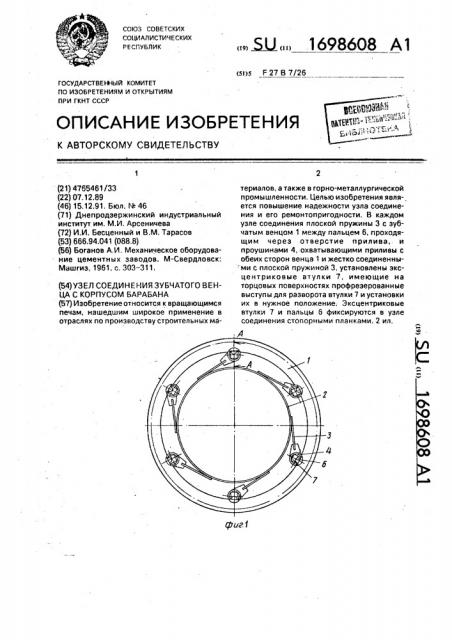

Целью изобретения является повышение надежности узла соединения и его ремонтопригодности, На фиг. 1 показан общий вид зубчатого венца и соединения его с корпусом барабана; на фиг. 2 — разрез А-А в месте установки эксцентриковой втулки на фиг. 1.

Зубчатый венец 1 соединяется с корпусом 2 барабана посредством плоских пружин 3, каждая из которых в мес е соединения с венцом 1 заканчивается двумя проушинами 4. Пружины 4 охватывают зубчатый венец 1 в местах установки приливов

5, Через отверстия в приливах 5 проходят пальцы 6, на консольные участки которых установлены эксцентриковые втулки 7, которые, в свою очередь, установлены в отверстия проушин 4. Эксцентриковые втулки 7 на свободной торцовой поверхности имеют профрезерованные выступы 8, с помощью которых втулки 7 проворачиваются и устанавливаются в требуемом положении. Фиксация эксцентриковых втулок 7 и пальцев 6 в требуемом положении осуществляется планками 9.

Возможна фиксация другими способами

Работа устройства осуществляется следующим образом.

При монтаже зубчатого венца 1 на барабан 2 производится его центровка относительно оси барабана 2. Г)осле центровки венца 1 в каждой точке контакта плоских пружин 3 с венцом 1 в узел соединения устанавливают пальцы 6, проходящие через отверстия приливов 5 на венце 1 и проушин

4, В проушины 4 на консольные участки пальцев 6 устанавливают эксцентриковые втулки 7, Поворотом втулок 7 относительно продольной оси за выступы 8 достигается установка их в требуемом положении. После этого планкой 9 эксцентриковая втулка 7 фиксируется в узле соединения, каждая из которых жестко соединена с плоской пружиНоА. Поворотом каждой эксцентриковой втулки 7 относительно оси пальца 6и центра

5 прушины 4 достигается возможность изменения расстояния от точки закрепления пружины 3 на корпусе 2 барабана до точки. закрепления ее на зубчатом венце 1.

Таким образом, при наличии эксцентри10 ковой втулки 7 в связи между барабаном 2 и венцом 1 появляется возможность компенсации погрешностей в угловом шаге отверстий в приливах 5 венца 1; установки нового венца 1 на барабан 2 без демонтажа годных

15 к эксплуатации плоских пружин 3; корректировки положения оси венца 1 относительно оси вращения корпуса барабана 2 в случае появления прогиба барабана 2 между соседними опорами с зубчатым венцом 1, 20 Применение предложенной конструк-ции узла соединения зубчатого венца 1 с корпусом 2 барабана позволяет повысить долговечность зубчатой передачи за счет более точной установки оси венца 1 относи25 тельно оси барабана 2; повышается срок службы плоских пружин 3 за счет повторного их использования при монтаже нового зубчатого венца 1; снижается время центровки венца, что способствует повышению

30 производительности агрегата.

Формула изобретения

Узел соединения зубчатого венца с корпусом барабана, содержащий плоские пру35 жины, одним концом жестко соединенные с корпусом барабана, а другим — шарнирно с венцом посредством пальцев, проходящих через отверстия в приливах венца и проушин, закрепленных на каждой пружине с

40 обеих сторон приливов венца, о т л и ч а юшийся тем, что, с целью повышения надежности узла соединения и его ремонтопригодности, он снабжен эксцентриковыми втулками, установленными на

45 консольные участки пальцев, вь ходящие за пределы боковых поверхностей приливов венца, и охватываемыми по наружной поверхности проушинами плоских пружин, 1598608
