Патент 169875

Спусковое устройство

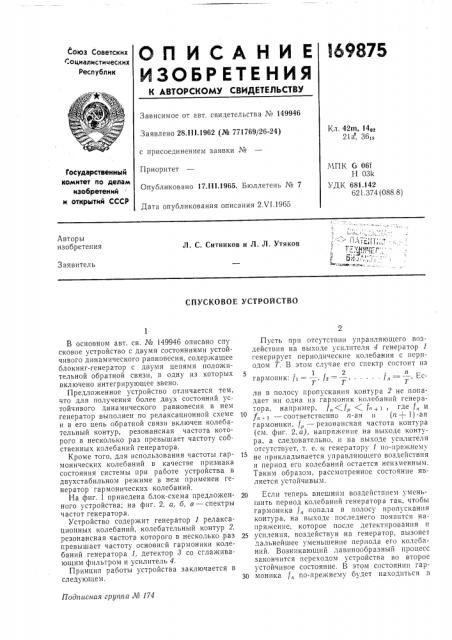

ОП ИСАНИЕ

ИЗОБР ЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 149946

Заявлено 28.111.1962 (№ 771769/26-24) с присоединением заявки ¹

Приоритет

Опубликовано 17.111.1965. Бюллетень № 7

Дата опубликования описания 2.VI.1965

Кл. 42m, 14

21а, 36 s

МПК G 061

Н 03k

УДК 681.142

621.374 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

Л. С. Ситников и J1. Л. Утяков

Заявитель

СПУСКОВОЕ УСТРОЙСТВО

Подписная группа № 174

В основном авт. св. № 149946 описано спу сковое устройство с двумя состояниями устойчивого динамического равновесия, содержащее блокинг-генератор с двумя цепями положительной обратной связи, в одну из которых включено интегрирующее звено.

Предло>кенное устройство отличается тем, что для получения более двух состояний устойчивого динамического равновесия в нем генератор выполнен по релаксационной схеме и в его цепь обратной связи включен колебательный контур, резонансная частота которого в несколько раз превышает частоту собственных колебаний генератора.

Кроме того, для использования частоты гармонических колеоаний в качестве признака состояния системы при работе устройства в двухстабильном режиме в нем применен генератор гармонических колебаний.

На фиг. 1 приведена блок-схема предложенного устройства; на фиг. 2, а, б, в — спектры частот генератора.

Устройство содержит генератор 1 релаксационных колебаний, колебательный контур 2, резонансная частота которого в несколько раз превышает частоту основнсй гармоники колебаний генератора 1, детектор 8 со сглаживающим фильтром и усилитель 4.

Принцип работы устройства заключается в следующем.

Пусть при отсутствии управляющего воздействия на выходе усилителя 4 генератор 1 генерирует периодические колебания с периодом Т. В этом случае его спектр состоит пз

5 1 2

П гармоник: fi — — —, f = —,..... f„= —, Ест т " т ли в полосу пропусканпя контура 2 не попадает ни одна из гармоник колебаний генератора, например, f„ (f (f„ + i, где 1„ и

f, + > — соответственно n-a» и (и+ 1) -ая гармоники, f — резонансная частота контура (см. фиг. 2, а), напр»>кение на выходе контура, а следовательно, и на выходе усилителя отсутствует, т. е. к генератору по-прежнему не прикладывается управляющего воздействия и период его колебаний остается неизменным.

Таким образом, рассмотренное состояние является устойчивым.

20 Если теперь внешним воздействием уменьшить период колебаний генератора так, чтобы гармоника /„ попала в полосу пропусканпя контура, на выходе последнего появится напря>кение, которое после детектирования и

25 усиления, воздействуя на генератор, вызовет дальнейшее уменьшение периода его колебаний. Возникающий;Iàâèнообразный процесс закончится переходом устройства во второе устойчивое состояние. В этом состоянии гар30 моника 1„по-прежнему будет находиться и!

69875

Риг I

4, .%.

U, д

4 fr. ° i!

f f 4.. 4j

Раг Р

Составитель Г. В. чуйке

Редактор Н. А. Джарагетти Техред Т. П. Курилко Корректор О. Б. Тюрина

Заказ !023 10 Тираж 950 Формат бум. 60Х90 /з Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

3 полосе пропускания контура (см. фиг. 2,б), а напряжение U> на выходе последнего будет достаточным для того, чтобы после детектирования и усиления удерживать период колеи баний генератора приблизительно равным—

fp и после прекращения внешнего воздействия.

Если после перехода устройства во второе устойчивое состояние вновь приложить к нему запускающее воздействие так, чтобы в полосу пропускания контура попала гармоника

f r, устройство перейдет,в третье устойчивое состояние (см. фиг, 2,8), в котором íà выходе контура возникает, напряжение U ) Ут, достаточное для того, чтобы удерживать устройство в этом состоянии.

Число возможных устойчивых состояний устройства при заданном диапазоне изменения периода генератора зависит от того, во сколько раз резонансная частота контура превышает частоту основной гармоники колебания генератора в первом устойчивом состоянии, Так, при изменении периода колебаний на

33% и настройке контура на девятую гармонику устройство будет обладать четырьмя устойчивыми состояниями, а при настройке кон4 о

rypa на пятнадцатую Гармонику число устоичивых состояний увеличится до шести.

Однако предельная частота, на которую можно настроить контур в первом устойчивом

5 состоянии устройства, ограничена добротностью контура, так как в полосу его пропускания должна попадать только одна гармоника, 10 Предмет изобретения

1. Спусковое устройство по авт. св.№149946, отличающееся тем, что, с целью получения более двух состояний устойчивого динамического

15 равновесия, различающихся частотой колебаний, в нем генератор выполнен по релаксационной схеме и в его цепь обратной связи включен колебательный контур, резонансная частота которого в несколько раз превышает ча20 стоту собственных колебаний генератора.

2. Устройство по п. 1, отличающееся тем, что, с целью использования частоты гармонических колебаний в качестве признака состояния системы при работе устройства в двухста25 бильном режиме, в нем применен генератор гармонических колебаний.
