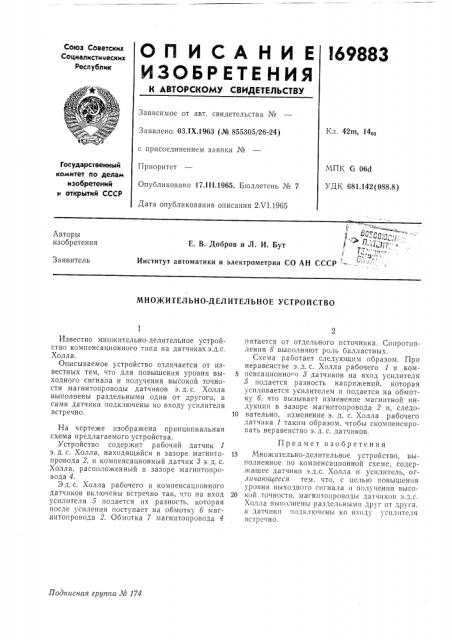

Патент 169883

Со ан ссср —-.";' ,



ОП ИСАНИ Е

ИЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 14оз

Заявлено. ОЗ.IX.1963 (¹ 855305/26-24) с присоединением заявки №

Приоритет

Опубликовано 17.lll.1965. Бюллетень № 7

Дата опубликования описания 2.VI.19á5

МПК G 06d

УДК 681.142(088.8) Государственный комитет по делам изобретений к открытий СССР ва р ...—, Е. В. Добров и Л. И. Бут " И.,;.;.-1,",", Т"";. -

Институт автоматики и электрометрии СО АН СССР -Авторы изобретения

Заявитель

МНОЖИТЕЛЪНО-ДЕЛИТЕЛЪНОЕ УСТРОЙСТВО

Подписная группа Л3 174

Известно мнохкительно-делительное устройство компенсационного типа на датчиках э.д.с.

Холла.

Описываемое устройство отличается от известных тем, что для повышения уровня выходного сигнала и получения высокой точности магнитопроводы датчиков э. д. с. Холла выполнены раздельными один от другого, а сами датчики подключены ко входу усилителя встречно.

На чертеже изображена принципиальная схема предлагаемого устройства.

Устройство содержит рабочий датчик 1 э.д.с. Холла, находящийся в зазоре магнитопровода 2, и компенсационный датчик 3 э.д. с.

Холла, расположенный в зазоре магнитопровода 4.

Э д. с. Холла рабочего и компенсационного датчиков включены встречно так, что на вход усилителя 5 подается их разность, которая после усиления поступает на обмотку б магнитопровода 2. Обмотка 7 магнптопровода 4 питается от отдельного источника. Сопротивления 8 выполняют роль балластных.

Схема работает следующим образом. Прп неравенстве э.д. с. Холла рабочего 1 и компенсационноо 8 датчиков на вход усилителя

5 подается разность напряжений, которая усиливается усилителем и подается на обмотку б, что вызывает изменение магнитной индукции в зазоре магнптопровода 2 и, следо10 вательно, изменение э. д. с. Холла рабочего датчика 1 таким образом, чтобы скомпенсировать неравенство э.д. с. датчиков.

Предмет изобретения

15 МножительHо-делительное устройство, выполненное по компенсационной схеме, содержащее датчики э.д.с. Холла и усилитель, огличшощееся тем, что, с целью повышения уровня выходного сигнала ll получения высо20 кой точности, магнптопроводы датчиков э.д.с.

Холла выполнены раздельными друг от друга, а датчики подключены ко входу усилителя встречно.

169883

Составитель Б. Кирсанов

Редактор Н. А. Джарагетти Техрец Ю. В. Баранов Корректор О. Б. Тюрина

Заказ 1023/9 Тираж 950 Формат бум, 60X90 /ц Объем О,!3 изд. л. Цена 5 коп.

LIHHHHH Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
