ЦЕПЬ СВЯЗИ ТРАИСФЛЮКСОРОВ

Предмет изобретения

Подггггсная гпгглгга Л !г 174

Известны цепи связи трансфлюксоров, в которых для снижения величины продвигающих токог, вводятся дополнительные обмотки смещения. Смещения в этих цепях накладывают определенные ограничения на их работу. Ам- 5 пер-витки смещения выбираются из условия переключения принимающего трансфлюксора в рея(име записи. Величина их однозначно определяет ток, протекающий в оомотке считывания передающего трансфлюксора. Но ам- 10 пер-витки считывания передающего трансфлюксора должны также обеспечить необходимый ток в цепи связи трансфлюксоров длil надежной записи. Это заставляет увеличивать количество витков в оомотке считывания, что 15 осооенно невыгодно при транзисторном питании трансфлюксорных схем, когда мощность ограничена.

В предлагаемой схеме через выходное отверстие передающего трансфгноксора и вход- 20 ное отверстие принимающего включается дополнительная обмотка смешения, питаемая током считывания передающего трансфлюксора, а в цепь смешения включено дополнительнос сопротивление, задающее величину тока сме- 25 щения. Это позволяет повысить экономичность схемы н снизить нагрузку на тактовые генераторы. Дополнительное сопротивление можно сделать термочувствительным, что повышает устойчивость схем в широком диапазоне тем- 30 пер атур.

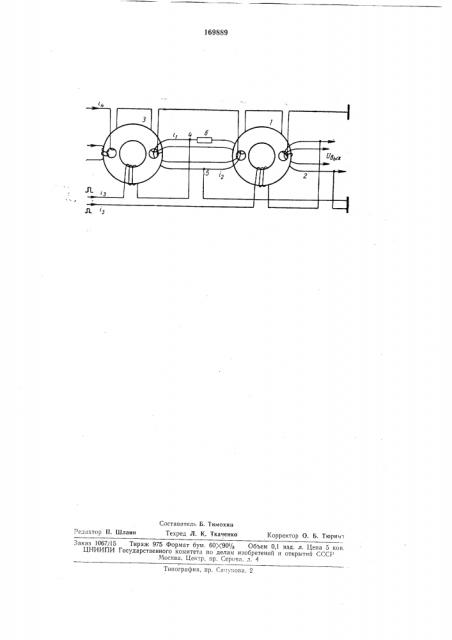

На чертеже изображена цепь связи двух трансфлюксоров. Помимо петли связи через выходное отверстие трансфлюксора 1 проходит обмотка смешения 2, в которую подается ток счнты ания трансфлюксора 3. В точках г и 5 ток считывания разветвляется: часть его г, — идет на смешение трансфлюксора 3, а часть i; — во входное отверстие трансфлюксора 1. Величина тока г, регулируется сопротивлением 6, которое подбирается прн регулировке схемы. Таким образом, ампер-витки считывания трансфлюксора 3 и ампер-витки смещения трансфлюксора 1 могут регулироваться независимо. Ток i2, ответвляясь в выходную

tJcHb трансфлюксора 3, действует на сердечник согласно с током считывания i» и не изменяет состояния передающего трансфлюксора

3. Ток подготовки г1 подан в малые отверстия.

Цепь связи трансфлюксоров, отличаюигаяся тем, что, с ц!елью повышения экономичности н снггжения нагрузки на тактовые генераторы, через выходное отверстие передающего трансфлюксора и входное отверстие принимающего трансфлюксора проходит дополнительная обмотка смешения, питаемая током считывания передающего трансфлюксора, а в цепь смешения включено дополнительное сопротивление. задающее величину тока смешения.
