Патент 169903

Патент ссср 169903

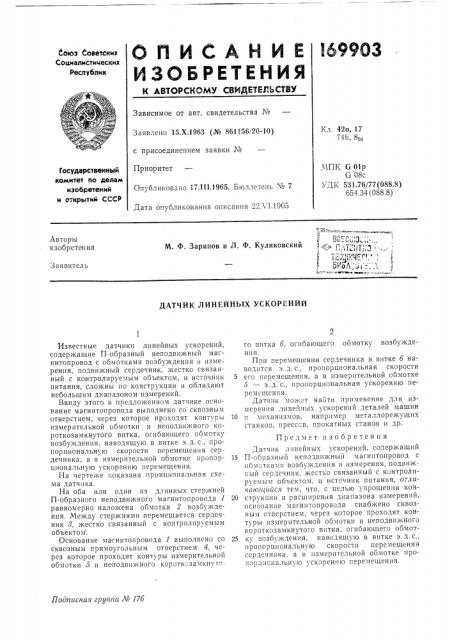

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1699ОЗ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42о, 17

74Ь, 8о, Заявлено 15.Х.1963 (№ 861156/26-10) с присоединением заявки ¹

Приоритет

Опубликовано 17,111,1965. Бюллетень № 7

МПК G01p

G 08с

УДК 531.76/77(088.8) 654.34 (088.8) Государственный комитет ло делам изобретеиий и открытий СССР

Дата опубликования описания 22Л 1.1965

Авторы изобретения

М, Ф. Зарипов и Л. Ф. Куликовский

Заявитель

ДАТЧИК ЛИНЕЙНЫХ УСКОРЕНИИ

Подписная группа ¹ 17б

Известные датчики линейных ускорений, содер>кащие П-образный неподвижный магнитопровод с обмотками возбуждения и измерения, подвижный сердечник, жестко связанный с контролируемым объектом, и источник питания, cJlO>KHbf по конструкции и обладают небольшим диа пазоном измерений.

Ввиду этого в предложенном датчике основание магнитопровода выполнено со сквозным отверстием, через которое проходят контуры измерительной обмотки и неподви>кного короткозамкнутого витка, огибающего обмотку возбу>кдения, наводящую в витке э.д. с., пропорциональную скорости перемещения сердечника, а в измерительной обмотке пропорциональную ускорению перемещения.

На черте>ке показана принципиальная схема датчика.

На оба или один из длинных стержней

П-образного неподви>кного магнитопровода 1 равномерно наложена обмотка 2 возбу>кдения. Между стержнями, перемещается сердечник >, жестко связанный с контролируемым о бъе кто м .

Основание магнитопровода 1 выполнено со сквозным прямоугольным отверстием 4, через которое проходят контуры измерительной обмотки 5 и неподви>кного коротксзамкнуго го витка б, огибающего обмотку возбужденияя.

При перемещении сердечника в витке б наводится э. д. с., пропорциональная скорости

5 его перемещения, а в измерительной обмотке

5 — э. д. с., пропорциональная ускорению перемещенияя.

Датчик может найти применение для измерения линейных ускорений деталей машин

10 и механизмов, например металлорежущих станкоь, прессов, прокатных станов и др.

Предмет изобретения

Датчик линейных ускорений, содержащий

15 П-образный неподвижный магнптопровод с обмотками возбуждения и измерения, подвиж ый сердечник, жестко связанный с контролируемым объектом, и источник питания, отличаюи ийся тем, что. с целью упрощения кон20 струкции и расширения диапазона измерений, основание магнптопровода снабжено сквозным стверстием, через которое проходят контуры измерительной обмотки и неподвижного короткозамкнутого витка, огибающего обмот25 ку возбуждения, наводящую в витке э. д. с., пропорциональную скорости перемещения сердечника, а в измерительной обмотке пропорциональную ускореншо перемещения, 1699О3 ! 1 (! ! 1 (б 1 r

aA Jc
