Патент 169915

Патент ссср 169915



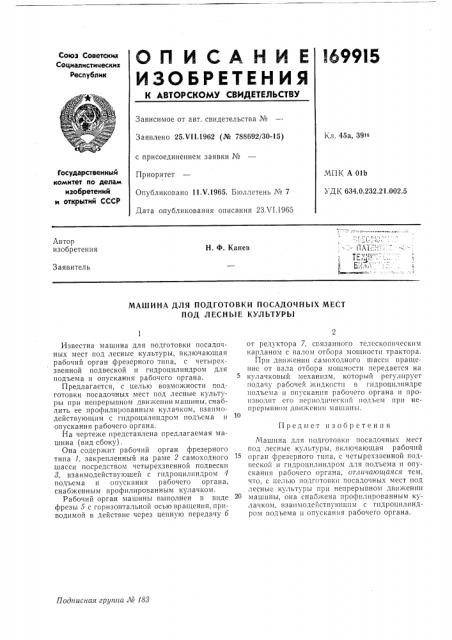

ОП И САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

699Б

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 45а, 39«

Заявлено 25Х||.1962 (№ 788692/30-15) с присоединением заявки №

Приоритет

Опубликовано 11 V.1965, Бюллетень № 7

Дата опубликования описания 23Л 1.1965

Государственный комитет по делам изобретений и открытий СССР

МПК А 01Ь

УДК 634.0.232.21.002.5

Автор изобретения

Н. Ф. Канев

Заявитель

МАШИНА ДЛЯ ПОДГОТОВКИ ПОСАДОЧНЬ!Х МЕСТ

ПОД ЛЕСНЪ|Е КУЛЬТУРЫ от редуктора 7, связанного телескопическим карданом с валом отбора мощности трактора.

При дви>кении самоходного шасси вращение от вала отбора мощности передается на кулачковый механизм, который регулирует подачу рабочей жидкости в гидроцилиндре подъема и опускания рабочего органа и производит его периодический подъем при непрерывном движении машины.

Машина для подготовки посадочных мест под лесные культуры, включающая рабочий орган фрезерного типа, с четырехзвенной подвеской и гидроцилиндром для подъема и опускания рабочего органа, отличающаяся. тем, что, с целью подготовки посадочных мест под лесные культуры при непрерывном дви>кении машины, она сна «e}ra профилированным кулачком, взаимодействующим с гидроцилиндром подъема и опускания рабочего органа.

Подписная группа Л3 188

Известна машина для подготовки посадочных мест под лесные культуры, включающая рабочий орган фрезерного типа, с четырехзвенной подвеской и гидроцилиндром для подъема и опускания рабочего органа.

Предлагается, с целью возможности подготовки посадочных мест под лесные культуры при непрерывном движении машины, снабдить ее профилированным кулачком, взаимодействующим с гидроцилиндром подъема и опускания рабочего органа.

На чертеже представлена предлагаемая машина (вид сбоку) .

Она содержит рабочий орган фрезерного типа l, закрепленный на раме 2 самоходного шасси посредством четырехзвенной подвески

8, взаимодействующей с гидроцилиндром 4 подъема и опускания рабочего органа, снабженным профилированным кулачком.

Рабочий орган машины выполнен в виде фрезы 5 с горизонтальной осью вращения, приводимой в действие через цепную передачу б

Предмет изобретения

169915
