Реферат

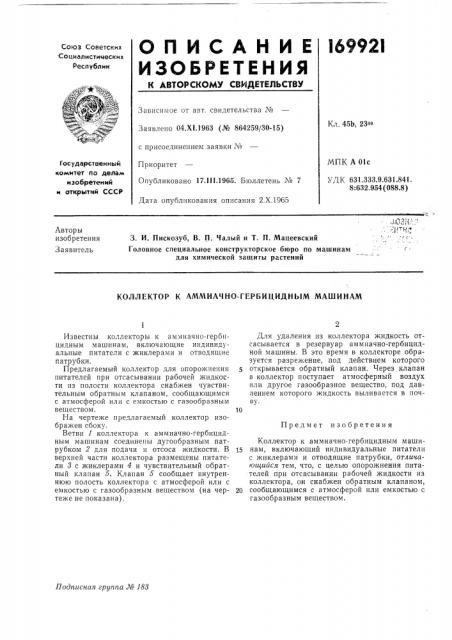

О П И С А Н И Е l6992l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 45Ь, 23»

Заявлено 04.XI.1963 (Мо 864259/30-15) с присоединением заявки М

МПК А Olc

УД К, 631.333.9.631.841.

8: 632. 954 (088.8) Гос ударствеи иый комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 17,III.1965. Бюллетень № 7

Дата опубликования описания 2.Х.1965

Авторы изобретения

Заявитель

3. И. Пискозуб, В. П. Чалый и T. П. Мацеевский

Головное специальное конструкторское бюро по машинам для химической защиты растений

КОЛЛЕКТОР К АММ ИАЧ НО-ГЕРБ И ЦИДН Ь! М МАШИНАМ

Предмет изобретения

Подписная группа Мв 183

Известны коллекторы к аммиачно-гербицидным машинам, включающие индивидуальные питатели с жиклерами и отводящие патрубки.

Предлагаемый коллектор для опорожнения питателей при отсасывании рабочей жидкости из полости коллектора снабжен чувствительным обратным клапаном, сообщающимся с атмосферой или с емкостью с газообразным веществом.

На чертеже предлагаемый коллектор изображен сбоку.

Ветви 1 коллектора к аммиачно-гербицидным машинам соединены дугообразным патрубком 2 для подачи и отсоса жидкости. В верхней части коллектора размещены питатели 3 с жиклерами 4 и чувствительный обратный клапан 5. Клапан 5 сообщает внутреннюю полость коллектора с атмосферой или с емкостью с газообразным веществом (на чертеже не показана) .

Для удаления из коллектора жидкость отсасывается в резервуар аммиачно-гербицидной машины. В это время в коллекторе образуется разрежение, под действием которого открывается обратный клапан. Через клапан в коллектор поступает атмосферный воздух или другое газообразное вещество, под давлением которого жидкость выливается в почву.

Коллектор к аммиачно-гербицидным маши1Б нам, включающий индивидуальные питатели с жиклерами и отводящие патрубки, отличаюи1ийся тем, что, с целью опорожнения питателей при отсасывании рабочей жидкости из коллектора, он снабжен обратным клапаном, 20 сообщающимся с атмосферой или емкостью с газообразным веществом.

169921

gmcgc

Составитель Ю. Федоров

Техред Л. К. Ткаченко Корректор Л. Е. Марисич

Редактор P. Чистова

Типография, пр. Сапунова, д. 2.

Заказ 2678 1 Тираж 550 Формат бум, 60+90% Объем О,! изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.
