Патент 169922

Подкормщик к дождевальным и поливным машинам для внесения в ночву удобрений, ядохимикатов



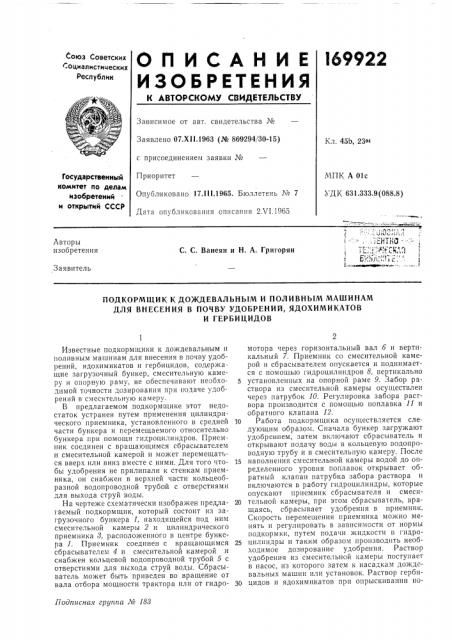

Союз Советских

Социалистических

Республик

ОПИС1 НИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 07.XII.1963 (№ 869294/30-15) Кл. 45b, 23о4 с присоединением заявки №

Приоритет

МПК А 01с

УД К 631.333.9 (088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 17.III 1965. Бюллетень ¹ 7

Дата опубликования описания 2.VI.1965

Авторы изобретения

С. С. Ванеян и Н. А. Григорян

Заявитель

ПОДКОРМЩИК К ДОЖДЕВАЛЪНЪ1М И IIOJIHBHblM МАШИНАМ

ДЛЯ ВНЕСЕНИЯ В ПОЧВУ УДОБРЕНИЙ, ЯДОХИМИКАТОВ

И ГЕРБИЦИДОВ

Подписная группа № 188

Известные подкормщики к дождевальным и поливным машинам для внесения в почву удобрений, ядохимикатов и гербицидов, содержащие загрузочный бункер, смесительную камеру и опорную раму, не обеспечивают необходимой точности дозирования при подаче удобрений в смесительную камеру.

В предлагаемом подкормщике этот недостаток устранен путем применения цилиндрического приемника, установленного в средней части бункера и перемещаемого относительно бункера при помощи гидроцилиндров. Приемник соединен с вращающимся сбрасывателем и смесительной камерой и может перемещаться вверх или вниз вместе с ними. Для того чтобы удобрения не прилипали к стенкам приемника, он снабжен в верхней части кольцеобразной водопроводной трубой с отверстиями для выхода струй воды.

На чертеже схематически изображен предлагаемый подкормщик, который состоит из загрузочного бункера 1, находящейся под ним смесительной камеры 2 и цилиндрического приемника 8, расположенного в центре бункера 1. Приемник соединен с вращающимся сбрасывателем 4 и смесительной камерой и снабжен кольцевой водопроводной трубой 5 с отверстиями для выхода струй воды. Сбрасыватель может быть приведен во вращение от вала отбора мощности трактора или от гидромотора через горизонтальный вал 6 и вертикальный 7. Приемник со смесительной камерой и сбрасывателем опускается и поднимается с помощью гидроцилиндров 8, вертикально

5 установленных на опорной раме 9. Забор раствора из смесительной камеры осуществлен через патрубок 10. Регулировка забора расгвора производится с помощью поплавка 11 и обратного клапана 12.

1о Работа подкормщика осуществляется следующим образом. Сначала бункер загружают удобрением, затем включают сбрасыватель и открывают подачу воды в кольцевую водопроводную трубу и в смесительную камеру. После

15 наполнения смесительной камеры водой до определенного уровня поплавок открывает обратный клапан патрубка забора раствора и включаются в работу гидроцилиндры, которые опускают приемник сбрасывателя и смеси20 тельной камеры, при этом сбрасыватель, вращаясь, сбрасывает удобрения в приемник.

Скорость перемещения приемника можно менять и регулировать в зависимости от нормы подкормки, путем подачи жидкости в гидро25 цилиндры и таким образом производить необходимое дозирование удобрения. Раствор удобрения из смесительной камеры поступает в насос, из которого затем к насадкам дождевальных машин или установок. Раствор герби30 цидов н ядохимикатов при опрыскивании по169922

Предмет изобретения

Составитель А. Зорин

Техред Ю. 8. Баранов

Редактор М. Хабибулина

Корректор О. И. Попова

Заказ 1065/3 Тираж 550 Формат бум. 60 Р,901/8 Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 дается из смесительной камеры в специальный насос среднего давления и отгуда к насадкам опрыскивателя.

Подкормщпк к дождевальным и поливным машинам для внесения в почву удобрений, ядохимикатов и гербицидов, включающий загрузочный бункер, смесительную камеру и опорную раму, отличающийся тем, что, с целью повышения точности дозирования при подаче удобрений в смесительную камеру, в средней части бункера расположен соединенный с вращBIoLUHMcH сбрасывателем и смесичельной камерой цилиндрический приемник, перемещаемый относительно бункера гидроцилиндрами, вертикально установленными на опорной раме и прикрепленными верхними концами к бункеру, а штоками к смесительной камере, причем для предотвращения прилипаl0 ния удобрений к стенкам приемника он снабжен в верхней части кольцеобразной водопроводной трубой с отверстиями для выхода струй воды.
