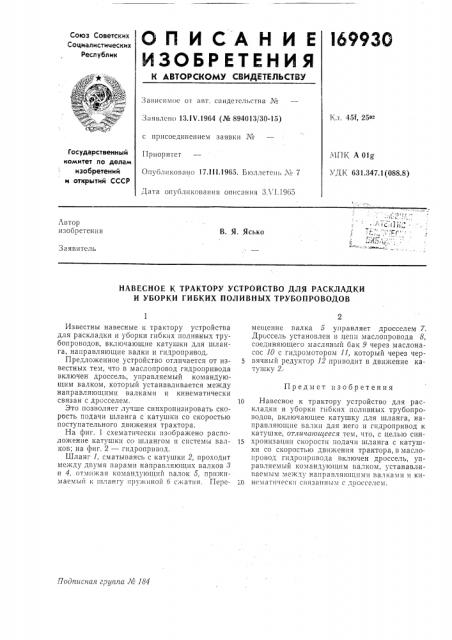

Патент 169930

Навесное к трактору устройство для раскладки и уборки гибких поливных трубопроводов



СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

469936

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства J¹

Кл. 45f, 25 -

Заявлено 13.lV.1964 (№ 894013/30-15) с присоединением заявки ¹

Приоритет

Государственный комитет по делам изобретений и открытий СССР

i1HY, A 0lg

УДК 631.347.1(088.8) Опубликовано 17.111.1965. Бюллетень ¹ 7

Дата опубликования описания ЗЛ 1.1965

Автор изобретения

В. Я, Ясько

Заявитель

НАВЕСНОЕ К ТРАКТОРУ УСТРОЙСТВО ДЛЯ РАСКЛАДКИ

И УБОРКИ ГИБКИХ ПОЛИВНЫХ ТРУБОПРОВОДОВ

Предмет изобретения

Г1одиисная ериппа М 184

Известны навесные к трактору устройства для раскладки и уборки гибких поливных трубопроводов, включающие катушки для шланга, направляющие валки и гидропривод.

Предложенное устройство отличается от известных тем, что в маслопровод гидропривода включен дроссель, управляемый командующим валком, которыи устанавливается между направляющими валками и кинематически связан с дросселем.

Это позволяет лучше синхронизировать скорость подачи шланга с катушки со скоростью поступательного движения трактора.

На фиг. 1 схематически изображено расположение катушки со шлангом и системы валков; на фиг. 2 — гидропривод.

Шланг 1, сматываясь с катушки 2, проходит между двумя парами направляющих валков 3 и 4, отмпжая командующий валок 5, прижнмаемый к шлангу пружиной 6 сжатия. Перемещение валка 5 управляет дросселем 7.

Дроссель установлен в цепи маслопровода 8, соедпняющего масляньш бак 9 через маслонасос 10 с гидромотором 11, который через червячный редуктор 12 приводит в движение катушку 2.

10 Навесное к трактору устройство для раскладки и уборки гибких поливных трубопроводов, включающее катушку для шланга, направляющие валки для него и гидропривод к катушке, отлича ощееся тем, что, с целью син15 хронизацин скорости подачи шланга с катушки со скоростью движения трактора, в маслопровод гндронрнвода включен дроссель, управляемый командующпм валком, устанавливаемым между направляющими валками и кнL0 нематнческн связанным с дросселем.

Фиг 2

Составитель М. Левин

Редактор М. Хабибулина Техред Ю. В. Варанов Корректор Т. В. Муллина

Заказ 1066/17 Тираж 525 Формат бум. 60+908>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
