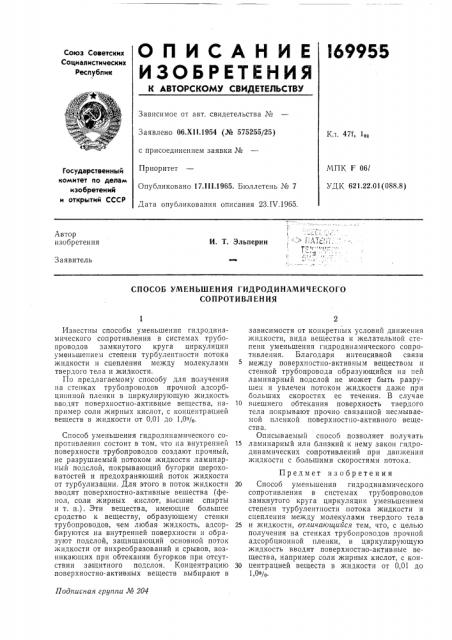

О Il И С А Н И Е l69955

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х11.1954 (№ 575255/25) с присоединением заявки №

Приоритет

Опубликовано 17. I I I.1965. Бюллетень № 7

Дата опубликования описания 23.1V,1965.

Кл. 47f, 1О

МПК F 06L

УДК 621.22.01(088.8) Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

И. Т. Эльперин

Заявитель

СПОСОБ УМЕНЬШЕНИЯ ГИДРОДИНАМИЧЕСКОГО

СОПРОТИВЛЕНИЯ

Подписная группа № 204

Известны способы уменьшения гидродинамического сопротивления в системах трубопроводов замкнутого круга циркуляции уменьшением степени турбулентности потока жидкости и сцепления между молекулами твердого тела и жидкости.

По предлагаемому способу для получения на стенках трубопроводов прочной адсорбционной пленки в циркулирующую жидкость вводят поверхностно-активные вещества, например соли жирных кислот, с концентрацией веществ в жидкости от 0,01 до 1,0%.

Способ уменьшения гидродинамического сопротивления состоит в том, что па внутренней поверхности трубопроводов создают прочный, не разрушаемый потоком жидкости ламинарный подслой, покрывающий бугорки шероховатостей и предохраняющий поток жидкости от турбулизации. Для этого в поток жидкости вводят поверхностно-активные вещества (фецол, соли жирных кислот, высшие спирты и т. п.) . .Эти вещества, имеющие большее сродство к веществу, образующему стенки трубопроводов, чем любая жидкость, адсорбируются на внутренней поверхности и образуют подслой, защищающий основной поток жидкости от вихреобразований и срывов, возникающих при обтекании бугорков при отсутствии защитного подслоя. Концентрацию поверхностно-активных веществ выбирают в зависимости от конкретных условий движения жидкости, вида вещества и желательной степени уменьшения гидродинамического сопротивления. Благодаря интенсивной связи между поверхностно-активным веществом и стенкой трубопровода образующийся и а пей ламинарный подслой не может быть разрушен и увлечен потоком жидкости даже при больших скоростях ее течения. В случае

10 внешнего обтекания поверхность твердого тела покрывают прочно связанной несмываемой пленкой поверхностно-активного вещества.

Описываемый способ позволяет получать

15 ламинарный или близкий к нему закон гидродинамических сопротивлений при движении жидкости с большими скоростями потока.

Предмет изобретения

20 Способ уменьшения гидродинамического сопротивления в системах трубопроводов замкнутого круга циркуляции уменьшением степени турбулентности потока жидкости и сцепления между молекулами твердого тела

25 и жидкости, отличающийся тем, что, с целью получения на стенках трубопроводов прочной адсорбционной пленки, в циркулирующую жидкость вводят поверхностно-активные вещества, например соли жирных кислот, с кон30 центр ацией веществ в жидкости от 0,01 до

1,0%.
