Способ получения электролитического кадмия из цианистых электролитов

Способ получения электролитического кадмия из цианистых электролитов

Иллюстрации

Показать все

Реферат

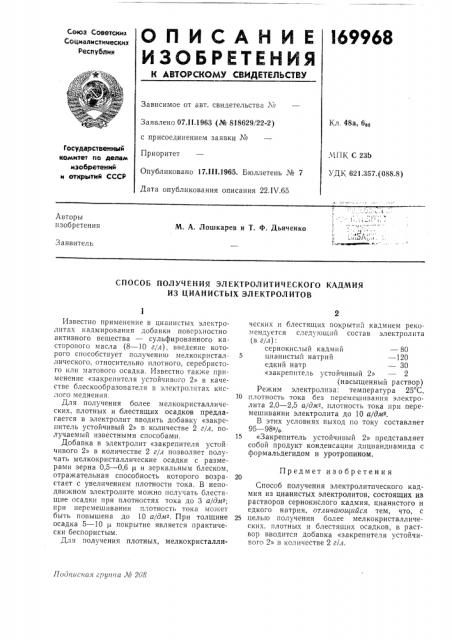

l69968

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 48а, 6,, Заявлено 07.II.1963 (№ 818629/22-2) с присоединением заявки ¹

Приоритет

Государственный комитет по делам изобретеиий и открытий СССР

МПК С 23b

УДК 621.357,(088.8) Опубликовано 17Л1!.1965. Бюллетень № 7

Дата опубликования описания 22.IV.65..j

Авторы изобретения

М. А. Лошкарев и T. Ф. Дьяченко

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЭЛЕКТРОЛ ИТИЧЕСКОГО КАДМИЯ

ИЗ ЦИАНИСТЫХ ЭЛЕКТРОЛИТОВ

Подписная г/>рича ¹ 2U8

Известно применение в цианистых электролитгх кадмирования добавки поверхностно активного вещества — сульфированного касторового масла (8 — 10 г/л), введение которого способствует получению мелкокристаллического, относительно плотного, серебристого или матового осадка. Известно также применение «закрепителя устойчивого 2» в качестве блескообразователя в электролитах кислого меднения.

Для получения более мелкокристаллических, плотных и блестящих осадков предлагается в электролит вводить добавку «закрепитель устойчивый 2» в количестве 2 г/л, получаемый известными способами.

Добавка в электролит «закрепителя устой чивого 2» в количестве 2 г/л позволяет получать мелкокристаллические осадки с размерами зерна 0,5 — 0,6 р и зеркальным блеском, отражательная способность которого возрастает с увеличением плотности тока. В неподви>кном электролите можно получать блестящие осадки при плотностях тока до 3 а/дм2; при перемешивании плотность тока может быть повышена до 10 а/дм -, При толщине осадка 5 — 10 р. покрытие является практически беспористым.

Для получения плотных, мелкокристаллических и блестящих покрытий кадмием рекомендуется следующий состав электролита (в г/л): сернокислый кадмий — 80

5 цианистьш натрий — 120 едкий натр — 30

«закрепитель устойчивый 2» — 2 (насыщенный раствор)

Режим электролиза: температура 25 С, 10 плотность тока без перемешивания электролита 2,0 — 2,5 а/дм -, плотность тока при перемешивании электролита до 10 а/дм2.

В этих условиях выход по току составляет

95 — 98>/о

15 «Закрепитель устойчивый 2» представляет собой продукт конденсации дпциандиамида с формальдегидом и уротропином.

Предмет изобретения

Способ получения электролитического кадмия из цианистых электролитов, состоящих из растворов сернокислого кадмия, цианистого и едкого натрия, отличающийся тем, что, с

25 целью получения более мелкокристаллических, плотных и блестящих осадков, в раствор вводится добавка «закрепителя устойчигого 2» в количестве 2 г/л.
