Мундштук к горелкам для сварки

Мундштук к горелкам для сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке, а именно к устройствам для сварки плавящимся электродом, и может быть использовано в машиностроении и других областях промышленности. Цель изобретения - повышение качества сварки путем стабилизации подачи защитного газа в зону сварки. Мундштук состоит из цилиндрического корпуса 1 и установленного в нем наконечника. В корпусе 1 выполнены внутренняя полость 5 и газоотводящие каналы 6 и 11, при этом каналы 11 выполнены наклонными. Диаметры наклонных газоотводяицих каналов 11 равны 0,6-1,0 диаметра направляющего канала 4. Конструкция мундштука позволяет стабилизировать процесс газовой защиты зоны сварки и повысить качество сварных швов. 1 ил.

союз соВЕтских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

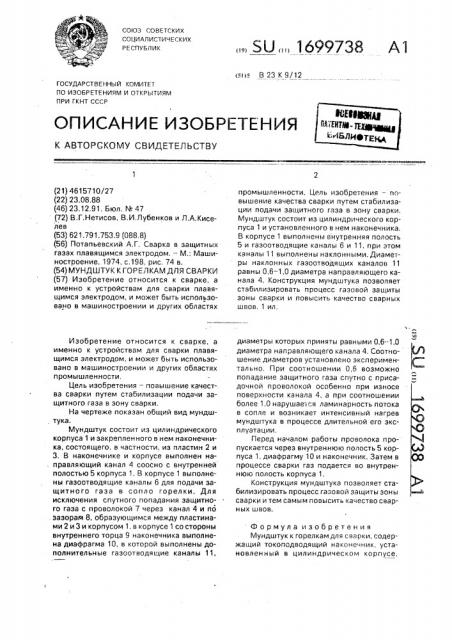

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6 (21) 4615710/27 (22) 23.08.88 (46) 23.12.91. Бюл. N 47 (72) В.Г.Нетисов, В.И.Лубенков и Л.А,Киселев (53) 621.791.753,9 (088.8) (56) Потапьевский А,Г, Сварка в защитных газах плавящимся электродом, — M.; Машиностроение. 1974, с,198, рис. 74 в. (54) МУНДШТУК К ГОРЕЛКАМ ДЛЯ СВАРКИ (57) Изобретение относится к сварке, а именно к устройствам для сварки плавящимся электродом, и может быть использовано в машиностроении и других областях

Изобретение относится к сварке, а именно к устройствам для сварки плавящимся электродом, и может быть использовано в машиностроении и других областях промышленности.

Цель изобретения — повышение качест-. ва сварки путем стабилизации подачи защитного газа в зону сварки.

На чертеже показан общий вид мундштука, Мундштук состоит из цилиндрического корпуса 1 и закрепленного в нем наконечника, состоящего, в частности, из пластин 2 и

3, В наконечнике и корпусе выполнен на, правляющий канал 4 соосно с внутренней полостью 5 корпуса 1. В корпусе 1 выполнены газоотводящие каналы 6 для подачи защитного газа в сопло горелки. Для исключения спутного попадания защитного газа с проволокой 7 через канал 4 и по зазорам 8, образующимся между пластинами 2 и 3 и корпусом 1, в корпусе 1 со стороны внутреннего торца 9 наконечника выполнена диафрагма 10, в которой выполнены дополнительные газоотводящие каналы 11, „„ ) 0 „„1699738 А1 промышленности. Цель изобретекия — повышение качества сварки путем стабилизации подачи защитного газа в зону сварки.

Мундштук состоит из цилиндрического корпуса 1 и установленного в нем наконечкика.

В корпусе 1 выполнены внутренняя полость

5 и газоотводящие каналы 6 и 11, при этом каналы 11 выполнены наклонными, Диаметры HBKiloHHbIx газоотводящих KBHBRQB 11 равны 0,6 — 1,0 диаметра направляющего канала 4. Конструкция мундштука позволяет стабилизировать процесс газовой защиты зоны сварки и повысить качество сварных швов. 1 ил. диаметры которых приняты равными 0,6-1,0 диаметра направляющего канала 4. Соотношение диаметров установлено экспериментально. При соотношении 0,6 возможно попадание защитного газа спутно с присадочной проволокой особенно при износе поверхности канала 4, а при соотношении более 1,0 нарушается ламинарность потока в сопле и возникает интенсивный нагрев мундштука в процессе длительной его эксплуатации.

Перед началом работы проволока пропускается через внутреннюю полость 5 корпуса 1, диафрагму 10 и наконечник. Затем в процессе сварки газ подается во внутреннюю полость корпуса 1.

Конструкция мундштука позволяет стабилизировать процесс газовой защиты зоны сварки и тем самым повысить качество сварных швов.

Формула изобретения

Мундштук к горелкам для сварки, содержащий токоподводящий наконечник, установленный в цилиндрическом корпусе, 1699738

Составитель Н. Бойцов

Редактор О. Стенина Техред М.Моргентал Корректор Т. Малец

Заказ 4428 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент",, г. Ужгород, ул.Гагарина, 101 выполненном с гаэоотводящими каналами и диафрагмой, имеющей газоотводящие каналы, наклоненные в сторону внутреннего торца наконечника, и направляющий канал, отличающийся тем, что, с целью повышения качества сварки путем стабилиэации подачи защитного газа в зону сварки, корпус выполнен с внутренней полостью, соединенной с газоотводящими и наклонными каналами, а диаметры наклонных ка5 налов равны 0,6...1,0 диаметра направляющего канала,
