Реферат



Изобретение относится к произ одству резиновых технических изделий -1 предназначено для изготовления безоблойных члиновых ремней арочной конструкции. Цель изобретения - повышение качества ремней за счет предотвращения несимметрии их поперечного сечения. Для э ore контактирующая с внутренним диаметром упругого формующего элемента часть верхнего жесткого формообразующего элемента выполнена в виде втулки, смонтированной на последнем с возможностью относительного аксиального перемещения. 4 ип.

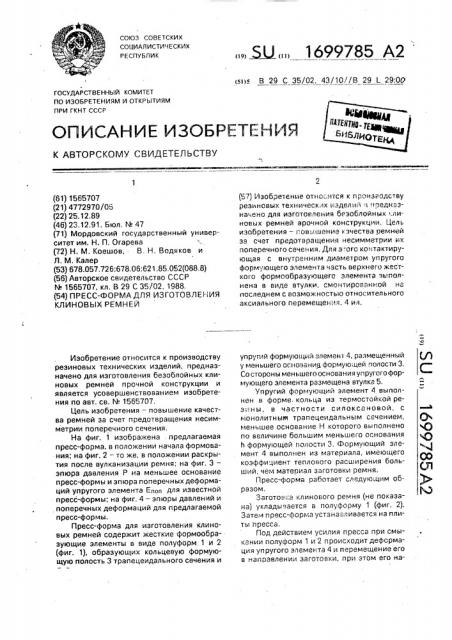

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1565707 (21) 4772970/05 (22) 25.12,89 (46) 23.12.91. Бюл, № 47 (71) Мордовский государственный университет им, Н. П. Огарева (72) Н. M. Коешов, В. Н. Водяков и

Л. M. Калер (53) 678.057,726:678.06: 621.85,052(088,8) (56) Авторское свидетельство СССР

¹ 1565707, кл, В 29 С 35/02, 1988, (54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

КЛИНОВЫХ РЕМНЕЙ

Изобретение относится к производству резиновых технических изделий, предназначено для изготовления безоблойных клиновых ремней прочной конструкции и является усовершенствованием изобретения по авт. св. ¹ 1565707.

Цель изобретения — повышение качества ремней за счет предотвращения несимметрии поперечного сечения.

На фиг. 1 изображена предлагаемая пресс-форма, в положении начала формования; на фиг. 2 — то же, в положении раскрытия после вулканизации ремня; на фиг. 3— эпюра давления P на меньшее основание пресс-формы и эпюра поперечных деформаций упругого элемента Епоп для известной пресс-формы; на фиг. 4 — эпюры давлений и поперечных деформаций для предлагаемой пресс-формы.

Пресс-форма для изготовления клиновых ремней содержит жесткие формообразующие элементы в виде полуформ. 1 и 2 (фиг. 1), образующих кольцевую формующую полость 3 трапецеидального сечения и! Ы» 1699785 А2 (sl>s В 29 С 35/02, 43/10!/В 29 L 29:00 (57) Изобретение относится к производству резиновых технических изделий:- предназначена для изготовления безаблойных;линовых ремней арочной конструкции. Цель изобретения — повышение качества ремней за счет предотвращения несимметрии vx поперечного сечения. Для э."ога контактирующая с внутренним диаметром упругого формующего элемента часть верхнего жесткого формообразующего элемента зь.полнена в виде втулки, смонтированной на последнем с возможностью относительного аксиального перемещения. 4 ил. упругий формующий элемент 4, размещенный у меньшего асновани формую цей полости 3.

Со стороны меньшего основания упругагоформующего элемента размещена втулка 5, Упругий формующий элемент 4 выполнен в форме. кольца из термостайкой резины, в частности силоксановой, с монолитным трапецеидальным сечением, меньшее основание Н которого выполнено по величине большим меньшего основания

h формующей полости 3. Формующий элемент 4 выполнен из материала, имеющего коэффициент теплового расширения больший, чем материал заготовки ремня.

Пресс-форма работает следую.цим образом, Заготовка клинового ремня (не показана) укладывается в полуфарму 1 (фиг, 2).

Затем пресс-форма устанавливается на плиты пресса.

Под действием усилия пресса пои смыкании полуформ 1 и 2 происходит деформация упругого элемента 4 и перемещение его в направлении заготовки, при этом его на1699785

Фиг.1

Рог.2 ружная поверхность 6 приобретает выпуклую форму (фиг. 3 и 4), Благодаря тому, что со стороны меньшего основания упругого элемента размещена аксиально подвижная втулка 5, деформация упругого элемента происходит путем встречного перемещения

его наклонных поверхностей к плоскости 7 симметрии пресс-формы, что обуславливает симметричность поперечных деформаций и предотвращение несимметрии h (фиг. 3) поперечного сечения ремня.

Применение предлагаемой пресс-формы позволяет получить изделие высокого качества с большим. ресурсом работы, Формула изобретения

Пресс-форма для изготовления клиновых ремней по авт, св. М 1565707, от л и5 ч а ю щ а я с я тем, что, с целью повышения качества ремней за счет предотвращения несимметрии их поперечного сечения, контктирующая с внутренним диаметром упругого формующего элемента часть вер10 хнего жесткого формообразующего элемента выполнена в виде втулки, смонтированной на последнем с возможностью относительного аксиального перемещения.
