Реферат



Изобретение касается ремонта железнодорожного подвижного состава и, в частности, устройств для механической обработки и испытания триангелей рычажной передачи грузовых вагонов. Цель изобретения - расширение функциональных возможностей путем обеспечения работ по ремонту триангеля. Стенд содержит стол 1, имеющий возможность вращения, со станиной 4, на которой закреплены два спаренных пкевмоцилиндра 5, передающий их усилие рычаг, упор для фиксации и откидной упор. Электроприводной гайковерт 3, содержащий электродвигатель с редуктором 11 и съемными головками 9, имеет возможность передвигаться по направляющим к столу 1. Триангель устанавливают на стол 1 и фиксируют. С помощью гайковерта 3 и съемной головки 9 отвинчивают гайки. После снятия башмэкэ сбрасывается давление с пневмоцилиндров 5, откидные упоры удерживаются фиксатором 13, снова подается давление в цилиндры 5 и производится испытание. Сборка триангеля осуществляется в обратном порядке. 1 з.п.ф-лы,5 ил. сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 60 S 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4787218/11 (22) 06.12,89 (46) 23.12,91. Бюл. М 47 (75) Н.В.Денисенко, В.А,Кравченко, Н.М. Слабин ский и В.А.Хмел юк (53) 625,2-592(088,8) (56) Алексеев В.Д. и др. Ремонт вагонов, — .

М,: Транспорт, 1968, с, 243, рис. 200. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ТРИАНГЕЛЕЙ (57) Изобретение касается ремонта железнодорожного подвижного состава и, в частности, устройств для механической обработки и испытания триангелей рычажной передачи грузовых вагонов. Цель изобретения — расширение функциональных возможностей путем обеспечения работ по

SU,, 1699834 А1 ремонту триангеля. Стенд содержит стол 1, имеющий возможность вращения, со станиной 4, на которой закреплены два спаренных пневмоцилиндра 5, передающий их усилие рычаг, упор для фиксации и откидной упор. Электроприводной гайковерт 3, содержащий электродвигатель с редуктором

11 и съемными головками 9, имеет возможность передвигаться по направляющим к столу 1. Триангель устанавливают на стол 1 и фиксируют. С помощью гайковерта 3 и съемкой головки 9 отвинчивают гайки. После снятия башмака сбрасывается давление с пневмоцилиндров 5, откидные упоры удерживаются фиксатором 13, снова подается давление в цилиндры 5 и производится испытание. Сборка триангеля осуществляется в обратном порядке. 1 з.п.ф-лы,5 ил.

1599834

1Азобретениа касается ре;. Онта железнодорожного подвижного состава, в частности устройств для механической обработки и испытания TpNaнгелей рыча1кной передачи грузовых вагонов, Цель изобретения -- расширение функциональных возможностей путем сьбеспечения работ по ремонту триангеля.

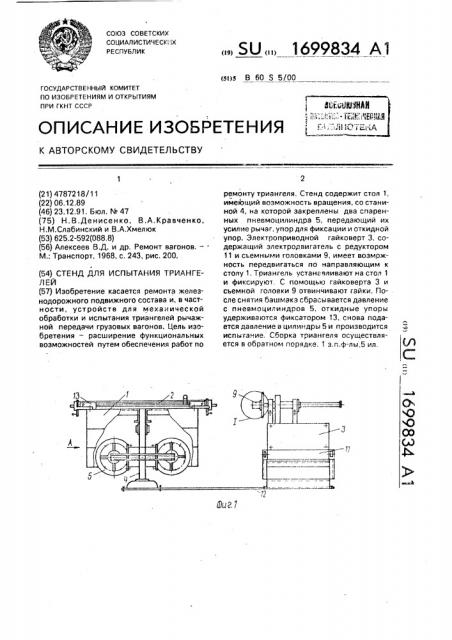

На фиг 1 приведено предлагаемое устройство, общий вид; на фиг,2 — то же, вид сверху (электрогяйковерт не показан). на фиг.3 — вид А на фиг.1; Ia фиг.4 — узел I на фиг.1, съемная головка электрогайковеотя: на фиг.5 — узел 1 на фиг.1, съемнь:й патрон электрогайковерта, Стенд для испы-;яния, риангелей содержит стол 1 для эакре1;ления триангелей 2 и электроприводнога Гайкаьерта 3, Стол 1 состоит из станины 4, на которой крепятся два спаренных пневмоцилиндря 5, передающий рычЯГ 6, упор 7 Для фиксации триан Геля

2 и откидной упор 8 для фиксации триангег1я 2 flpN испытании, Стол 1 имеет возможность вращаться вокруг своей оси на 180, что позволяет повернуть его любой стороной к электрогайковерту 3, который закреплен жестко.

Электрогайксверт 3 содержит съемные

Головки 9 Гай коьер - Я 3 и 1атр014Я 10 с Обрабатывающим инструментом, наг1ример фрезой, леркой, зле ктрогайковерт 3 содеожит электродвига"ель = редуктором 11 и имеет ВОзмо1кность двиГяться по няправ" ляющим 12 к столу 1, Для стапорзния упора 8 слу)кит ф11ксатор 13, Стенд для ремо ITd и испьггяния TpNBHгелей работает =-ледующн,:.. образом.

1 риангель 2 ус ГЯ11аьл I 8 >8TGR на стол например, Г1омогцью кранбалки, фиксируется с помо1ць1о",поров 7 и передающего рычага 6, С помощь1о электрогайковерта 3 и съемной головки 9 Г1роизводится отвинчивание гайки, После сня1ия баш;.4:1ксв copacI Iвается давление с пневмоцилиндров 5, триангель освобождается от фиксации. Зятем откидные упоры 8 устанавливаются в горизонтальное положение и фиксируюп я с по5 моща фиксатора 13, при этом триянгель отодвигается от упоров 7 на 30 — 40 мм. После этого подается давление в пневмоцилиндры

5 и производится испытание, предусмотренное инструкцией по испытанию.

10 Сборка триангеля производится в обратной г1оследовательности. При необходимости ремонта хвостовика цапфы он наплавляется, затем с помощью съемной головки производится обточка, а при смене

15 фрезы на лерку — нарезка резьбы.

Стенд для ремонта и испытания триянгелей позволяет выполнять операции по ремонту и испытанию одной установкой триангеля, 20

Формула изобpeTeния

1, Стенд для испытания триангелей, содержащий установленную на осчовании станину со столом для установки и фикса25 ции триангеля, при этом станина оборудована пневматическим силовым узлом, кинематически связанным с нагрузочным рычагом, а стол-упором для триангеля, о тf и ч а ю щ и Й с я TGM, что, с целью

30 расширения функциональных возможностей, путем обеспечения работ по ремонту триангеля, он снабжен электроприводным гайковертом с голо-кой для сменного инструмента, установленным с возможностью

35 перемещения к столу по направляющим, выполненным на основании, я стол установлен На станине с возможностью поворо. та вокруг вертикальной ocN и оборудован откидными фиксируемыми упорами для триангеля.

40 2. Стенд по п.1, отличающийся тем, что силовой узел выполнен в виде двух спаренных пневматических цилиндров, 1699834

C0CTé Te А.KOR8CHHKOB3

Техред M.Mîðãåíòàë Корректор M.Kó÷åpÿaàë

Редактор Е.Папп

Производственно-издательский комбинат "Патен-", г. Ужгород, ул.Гагарина, 101

Заказ 4432 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
