Способ определения уровня нерастворителя в камере подземного растворения

Способ определения уровня нерастворителя в камере подземного растворения

Иллюстрации

Показать все

Реферат



Изобретение относится к добыче солей подземным растворением. Цель сокращение времени определения уровня нерастворителя (HP) . В скважину и камеру спускают колонну для растворителя (Р) и колонну откачки рассола . На оголовке скважины размещают аппаратуру для измерения давления. Перекрывают подачу Р и HP и прекращают откачку рассола. Контролируют давление Р на оголовке скважины. При росте давления считают, что уровень HP ниже башмака колонны Р. Если давление падает или остается постоянным , считают, что уровень HP выше башмака колонны Р. При этом производят подкачку HP. Причем, если рост давления отсутствует, контроль давления осуществляют в течение времени не менее 0.5 ч. 1 ил. с в (Л

союз соВЕтских

СОЦИАЛИСТИЧЕСКИХ

РЕа1УБЛИК

А1 (19) (11) ц1) В 65 с 5/oo

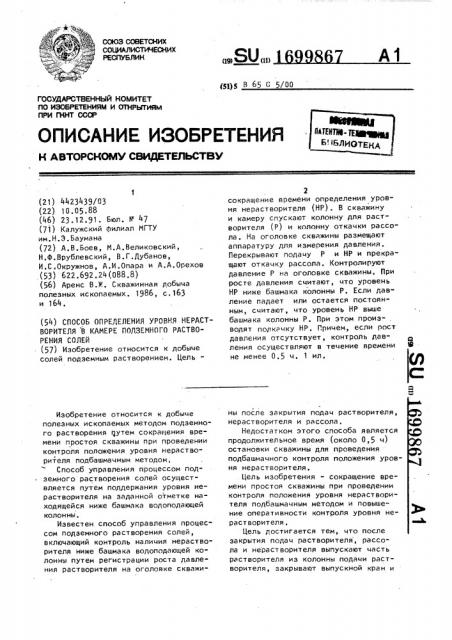

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОВСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ ССа (21) 4423439/03 (22) 10.05.88 (46) 23.12.91. Бюл. P 47 (71) Калужский филиал МГТУ им.Н.Э.Баумана (72) А.В.Боев, М.А.Великовский, Н.ф.Врублевский, В.Г.Дубанов, И.С;Окружнов, А.И.Опара и А.А.Орехов .(53) 622.692.24(088.8) (56) Аренс В.Ж. Скважинная добыча полезных ископаемых. 1986, с.163 и 164. (54) СПОСОБ ОПРЕДЕЛЕНИЯ УРОВНЯ НЕРАСТВОРИТЕЛЯ В КАМЕРЕ ПОДЗЕМНОГО РАСТВОРЕНИЯ СОЛЕЙ (57) Изобретение относится к добыче солей подземным растворением. ЦельИзобретение относится к добыче полезных ископаемых методом подземного растворения путем сокращения времени простоя скважины при проведении контроля положения уровня нерастворителя подбашмачным методом, Способ управления процессом подземного растворения солей осуществляется путем поддержания уровня нерастворителя на заданной отметке находящейся ниже башмака водоподающей колонны.

Известен способ управления процессом подземного растворения солей, включающий контроль наличия нерастворителя ниже башмака водоподающей колонны путем регистрации роста давления растворителя на оголовке скважиг сокращение времени определения уровня нерастворителя (HP) . В скважину и камеру спускают колонну для растворителя (P) и колонну откачки рассола. На оголовке скважины размещают аппаратуру для измерения давления.

Перекрывают подачу Р и HP и прекращают откачку рассола. Контролируют давление P на оголовке скважины. При росте давления считают, что уровень

HP ниже башмака колонны Р. Если давление падает или остается постоянным, считают, что уровень HP выше башмака колонны P. При этом произ- . водят подкачку HP Причем, если рост давления отсутствует, контроль давления осуществляют в течение времени не менее 0,5 ч. 1 ил. ны после закрытия подач растворителя, нерастворителя и рассола.

Недостатком этого способа является продолжительное время (около 0,5 ч) остановки скважины для проведения подбашмачного контроля положения уровня нерастворителя.

Цель изобретения — сокращение времени простоя скважины при проведении контроля положения уровня нерастворителя подбашмачным методом и повышение оперативности контроля уровня нерастворителя.

Цель достигается тем, что после закрытия подач растворителя, рассола и нерастворителя выпускают часть растворителя из колонны подачи растворителя, закрывают выпускной кран и

1699867

30 затем регистрируют наличие роста давления растворителя на оголовке скважины.

На чертеже показана схема, пояс.няющая предлагаемый способ.

Замещение растворителя нерастворителем происходит медленно из-.за тоГо, что плотности растворителя и нерастворителя близки одна к другой.

Чтобы увеличить скорость заполнения одоподающей колонны растворителем при условии, что уровень нераствоителя находится ниже башмака водо,одающей колонны), необходимо выпустить часть растворителя из указанной колонны. Площадь межтрубного пространства, заполненного растворителем на современных скважинах, Составляет 2 ° 10 м . Если выпустить

0,5 м з растворителя, то высота его

©толба равна

0,5 м г д г 25м

Так как давление на оголовке сквафины значительно (давление растворителя) и составляет величину поряд а 15-25 т.ат., то выпуск 0,5 мЗ растворителя занимает время менее мин.. Освободившийся объем .заполНяется нерастворителем, который находится у башмака водоподающей колонны, а так как плотность нераство ителя меньше плотности растворителя, то давление в колонне подачи растворителя на оголовке скважины возрастет. Если же уровень нераст ворителя находится выше башмака колонны подачи растворителя, то освободившийся от выпущенного растворителя объем заполнен слабым рассолом, находящимся у башмака водоподающей колонны. А так как плотность слабого рассола больше или равна плотности растворителя, то давление в водоподающей колонне на оголовке скважины не только не возрастет, но может и уменьшиться (в зависимости от плотности слабого рассола). Следовательго, необходимо закачать дополнительный объем нерастворителя, закрыть

его подачу, выпустить часть растворителя, ARKpbITb выпускной кран и снова

10 !

50 проверить наличие роста давления растворителя на оголовке скважины.

Опыт показывает, что использование изобретения сокращает время простоя скважины в 5-6 раз: вместо

0,5 ч для проведения подбашмачнога контроля достаточно 5-6 мин. Таким образом повышается оперативность контроля за положением уровня нерастворителя: вместо одного контроля в 2-3 смены, можно проводить один-два контроля в течение одной смены без продолжительных остановок скважины.

Экономический эффект от использования изобретения .ожидается за счет сокращения времени простоя скважины при контроле уровня нерастворителя и предотвращения аварий скважин из-за неконтролируемого ухода уровня нерастворителя °

Так, при сокращении простоя скважины с 0,5 ч до 5-6 мин, только одна скважина при средней производительности 60 м рассола в 1 ч выдает дополнительно объем рассола равный V =

Э

Э

=24м

Формула изобретения

Способ определения уровня нерастворителя в камере подземного растворения солей, включающий определение положения нерастворителя по отношению к башмаку колонны растворителя путем установления наличия нерастворителя в колонне растворителя, о т л и ч а ю шийся тем, что, с целью сокращения времени определения уровня нерастворителя и снижения простоев скважины, для определения положения нерастворителя по отношению к башмаку перекрывают подачу растворителя и нерастворителя и откачку рассола и контролируют давление растворителя на оголовке скважины и при росте указанного давления считают, что уровень нерастворителя ниже башмака колонны растворителя, а при отсутствии роста давления - уровень нерастворителя выше башмака, при этом контроль давления при отсутствии его роста осуществляют в течение времени не менее 0,5 ч.
